18년1회 7번문제 질문입니다.

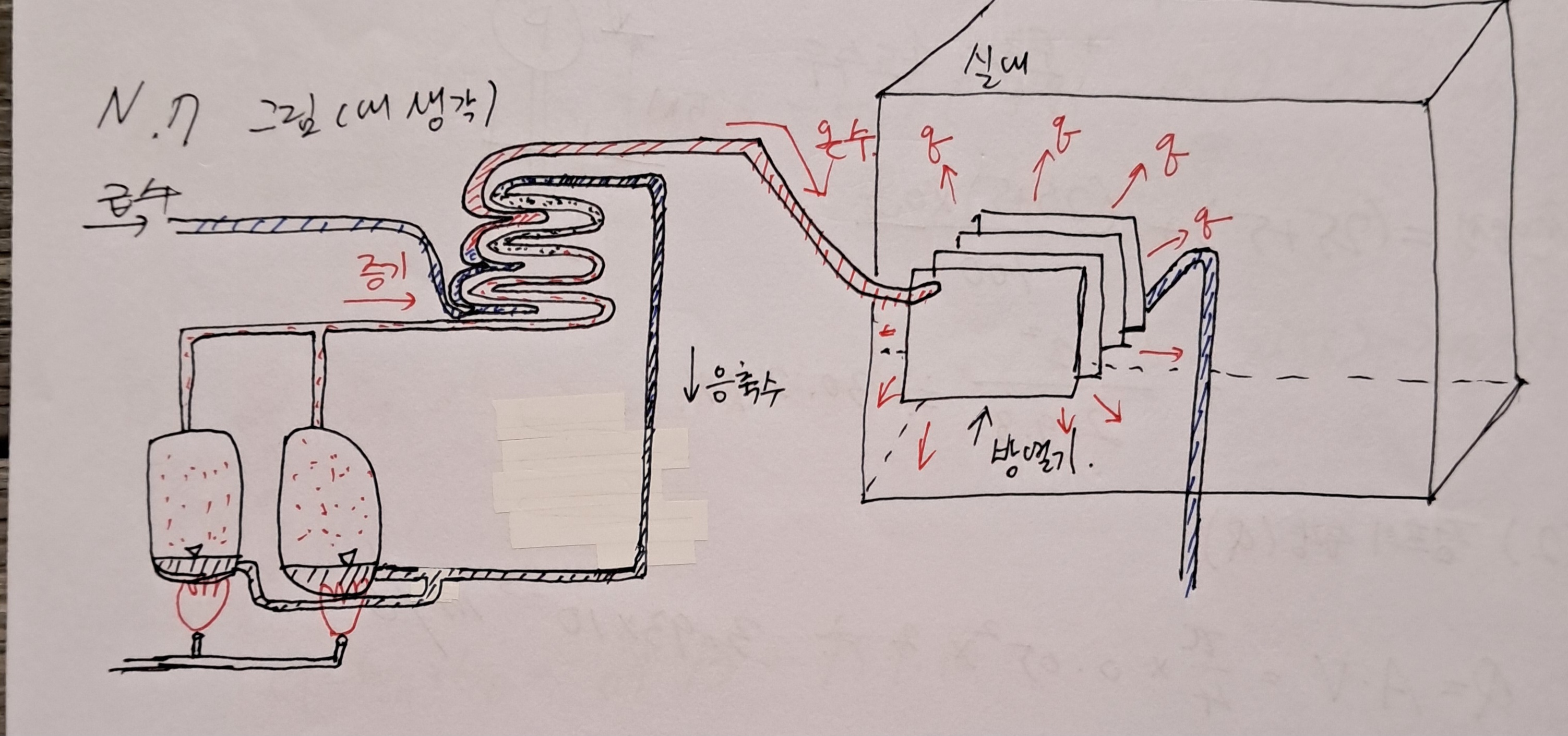

이 문제의 상황을 그림으로 그리면 이렇게 되는 건가요?
(불을때서 열을 받는 두개의 물탱크 처럼 보이는 것은 증기보일러 입니다.)
그러니까 증기 보일러에서 만들어진 증기가 급수와 열교환 하여, 급수의 온도를 높이고,
증기에 의해 온도가 높아진 급수가 실내의 방열기로 들어가서 방을 데우는 구조 인가요??
만약에 제가 그린 구조가 맞다면,
난방부하를 구하는 과정이 이해가 되지 않습니다.
방을 난방하는 유체는 온수(온도가 상승된 급수)이니까
난방부하(=방열기 부하) = 온수의 발열량X온수가 들어가는 방열기의 방열면적(전열면적)
아닌가요?
방열기에 들어가는 유체가 증기가 아니라 온수이기 때문에, 온수의 에너지를 방에 전달한다는 생각에서
이렇게 생각하는 겁니다.
반면에 풀이는 증기의 방열량(0.756kW/m^2)을 방열기의 방열면적을 곱해서 난방부하를 계산합니다.
증기가 방열기로 들어가는게 아닌데 왜 이렇게 난방부하를 계산하는지 모르겠습니다.
0
댓글
안녕하십니까?
이패스코리아 임재기입니다.
보일러에서 증발한 증기는 급수를 가열하여 온수(급탕)을 만들어 공급하고, 또한 보일러의 증기를 방열기로 보내어 실내를 난방하게 됩니다. 즉, 보일러에서 만들어진 증기는 급탕을 만들고, 난방도 하는 것입니다.
올리신 장치도에서 급수와 열교환하여 온수를 방열기로 보낸다고 한 것은 잘못된 것입니다.
급수가 열교환하여 온수(급탕)가 된 것은 수도꼭지로 보내서 온수로 사용되는 것입니다.
감사합니다.
임재기
