2024년 2회 공조냉동기계기사실기 2번 역환수 방식 배관 superobot 2024년 07월 29일 00:44 공유 2번 배관 문제에서 환수관 표시와 화살표가 있어서 공급관을 그리로 연결할 수 없었습니다.기출문제는 환수관 표시가 따로 없어서 연결하기 편했는데 이번 문제는 아래 질문과 같이 문제 오류가아닐까 의심이 듭니다. 굳이 환수관을 출제지에 표시할 필요가 있는지 모르겠습니다. 기출 문제와 같은 문제이긴 한데 환수관 표시가 있다는 것이 잘 못된 거 같습니다.(아래 다른 분이 질문해주셨습니다. 0 댓글 댓글 6개 정렬 기준 날짜 투표수 imjaeki 2024년 07월 29일 01:11 교수님 안녕하십니까?이패스코리아 임재기입니다.문제에서 주어진 그림이 어떤 것인지 알려주시면 확인하여 답변드리겠습니다.감사합니다.임재기 0 gren70 2024년 07월 29일 02:07 검정색 표시가 문제로 주어진 것입니다빨강색 배관표시는 답안으로 제출한건데 이렇게 그리면 틀리나요?배관그리기 문제는 하나라도 잘못그리면 부분점수 없이 0점처리 되나요? 0 imjaeki 2024년 07월 29일 02:31 교수님 안녕하십니까?이패스코리아 임재기입니다.1.보일러에서 공급하는 배관이 A방열기에서 끝나야하는데 계속 이어져 밸브에 까지 연결되는 것이 아니며,2.문제에서 주어진 환수관이 A방열기와 연결되면 안되고,3. 각 방열기에서 나온 환수관과 펌프로 가는 배관은 A방열기 나온 후 연결해야 합니다.감사합니다.임재기 0 superobot 2024년 07월 29일 03:27 출제지에 환수관과 공급관 표시가 표시되어 있어서 배관이 이상하게 된 것 같습니다. 한국산업인력관리 공단 공조냉동 담당자에 문의나 의의 제기 해야 할 것 같습니다. 0 superobot 2024년 07월 29일 04:28 문제 출제지에 환수관 표시와 화살표 위치가 잘못 나온 것 같습니다. 혹시 인쇄 오류 아닌가 의심됩니다. 환수관과 화살표가 방열기 밑에 있으면 맞는데 제가 본 것은 위치가 잘못 된 거 같습니다. 0 imjaeki 2024년 07월 29일 09:13 교수님 답변드립니다.환수관의 화살표 표시가 올리신 그림과 같아도 문제의 오류는 아닙니다.감사합니다.임재기 0 댓글을 남기려면 로그인하세요. 원하는 것을 찾지 못하셨나요? 질문하기
댓글
안녕하십니까?
이패스코리아 임재기입니다.
문제에서 주어진 그림이 어떤 것인지 알려주시면 확인하여 답변드리겠습니다.
감사합니다.
임재기

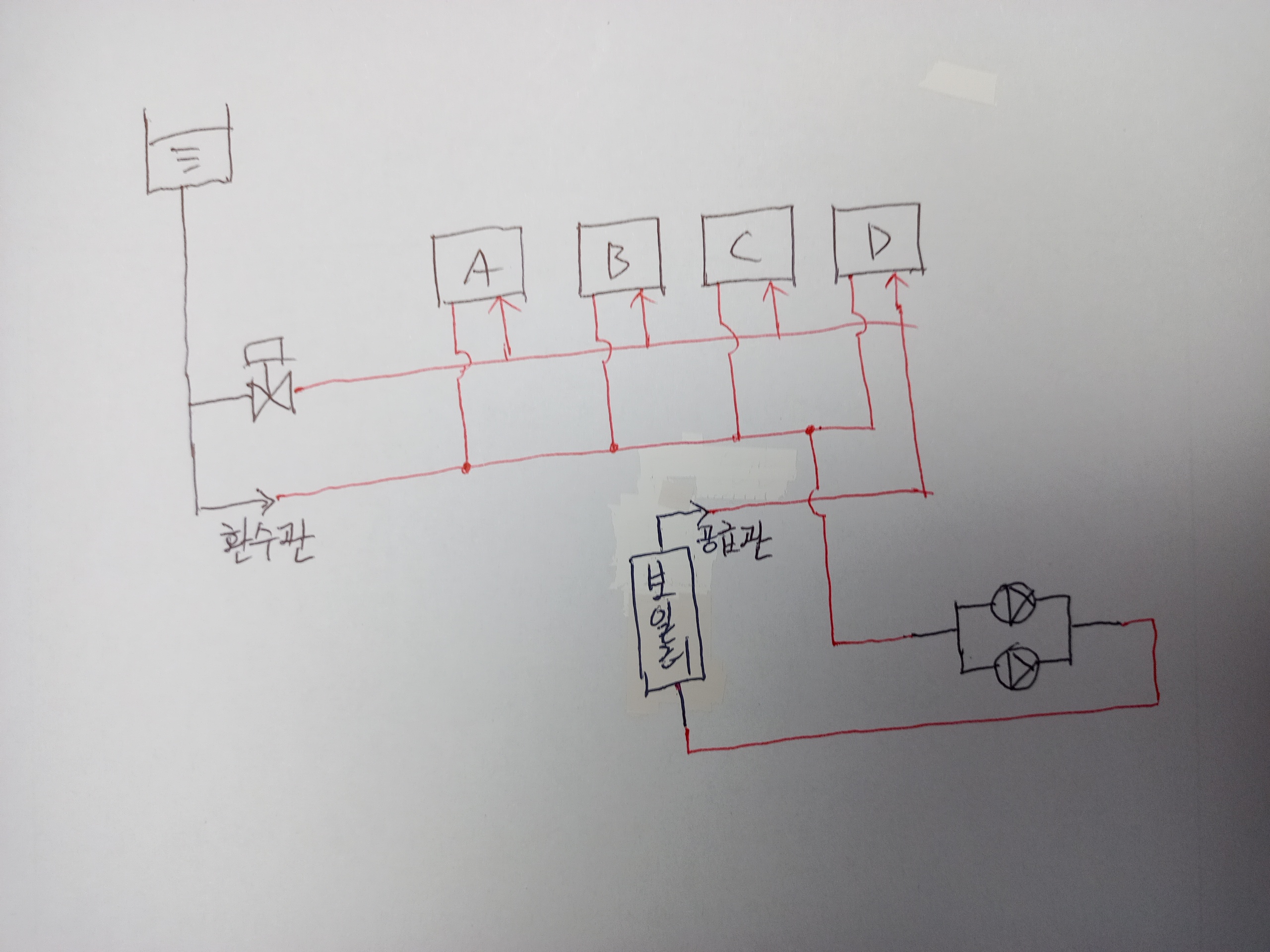

검정색 표시가 문제로 주어진 것입니다
빨강색 배관표시는 답안으로 제출한건데 이렇게 그리면 틀리나요?
배관그리기 문제는 하나라도 잘못그리면 부분점수 없이 0점처리 되나요?
안녕하십니까?
이패스코리아 임재기입니다.
1.보일러에서 공급하는 배관이 A방열기에서 끝나야하는데 계속 이어져 밸브에 까지 연결되는 것이 아니며,
2.문제에서 주어진 환수관이 A방열기와 연결되면 안되고,
3. 각 방열기에서 나온 환수관과 펌프로 가는 배관은 A방열기 나온 후 연결해야 합니다.
감사합니다.
임재기
출제지에 환수관과 공급관 표시가 표시되어 있어서 배관이 이상하게 된 것 같습니다. 한국산업인력관리 공단 공조냉동 담당자에 문의나 의의 제기 해야 할 것 같습니다.
문제 출제지에 환수관 표시와 화살표 위치가 잘못 나온 것 같습니다. 혹시 인쇄 오류 아닌가 의심
됩니다. 환수관과 화살표가 방열기 밑에 있으면 맞는데 제가 본 것은 위치가 잘못 된 거 같습니다.
답변드립니다.
환수관의 화살표 표시가 올리신 그림과 같아도 문제의 오류는 아닙니다.
감사합니다.
임재기
