2024년 2회 실기 2대의 증발기와 감온통 EPR 설치위치 및 배관 작도

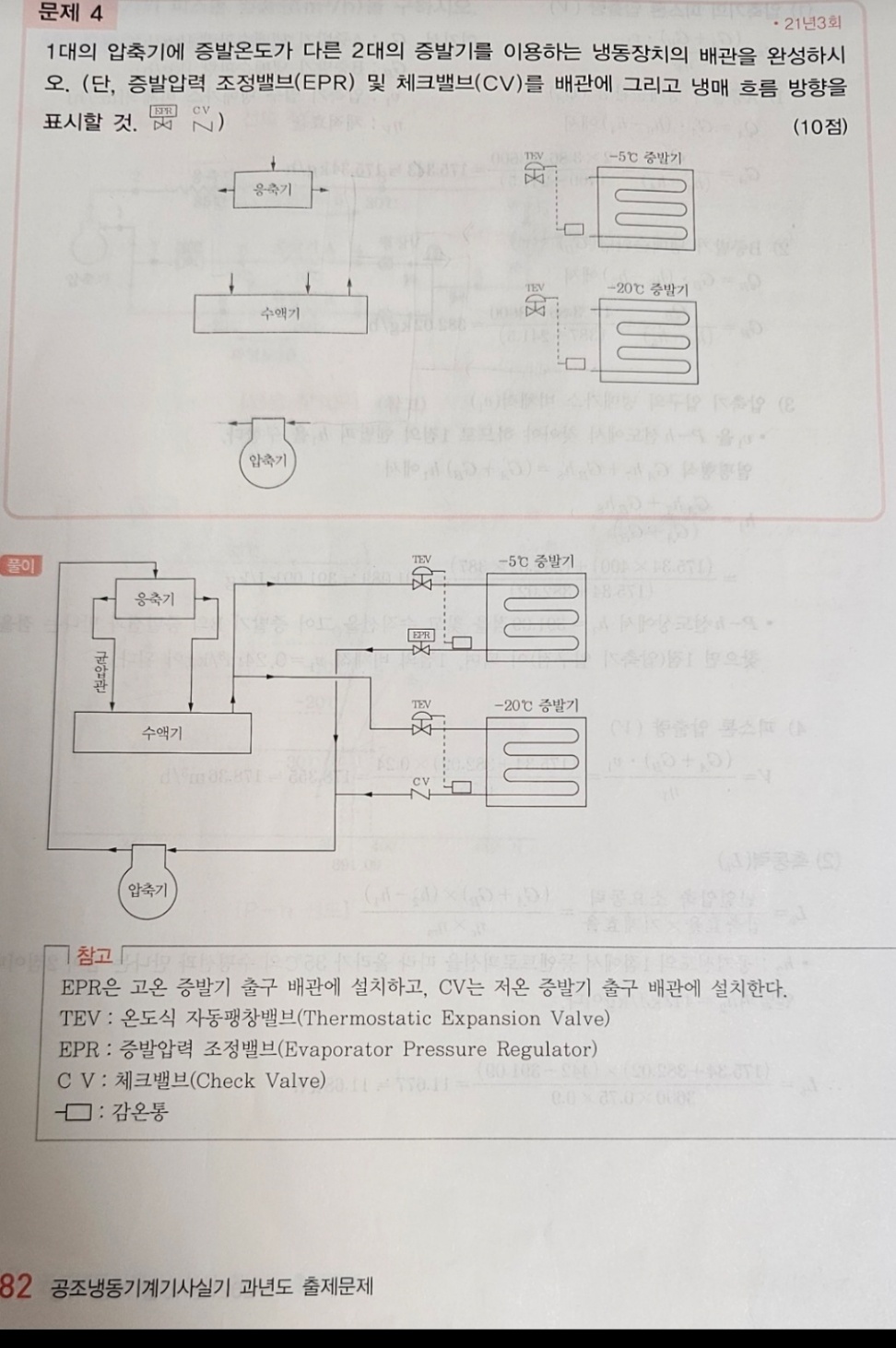

기출 2021년 3회 4번 문제와 유사한 문제가 출제 되었습니다.
기출은 기출 정답은 증발기 출구에서 감온통 - EPR 순서로 넣는데요
시험에서 제가 증발기 출구 EPR 감온통 순서로 넣었습니다. 배관 연결은 기출과 똑같이 했구요
감온통 EPR 설치위치 바뀌면 어떻게 되나요? 틀린걸로 처리되나요?
0
이패스코리아 고객센터
환불, 배송, 모바일, 수강기간
댓글
안녕하십니까?
이패스코리아 임재기입니다.
1082p 문제 4번과 유사하다고 하셨는데 혹시 1014p 12번 문제와는 유사하지 않던가요?
감온통은 증발기 출구의 온도를 감지하는 것입니다.
EPR 후단의 배관온도는 전단의 온도보다 약간 떨어지기 때문에 감온통이 정확한 온도를 감지하려면
EPR 앞에 설치하는 것이 맞습니다.
그러나 증발후의 냉매가 과열증기인 경우는 EPR 전후의 온도차가 거의 없기 때문에 EPR을 감온통 후에 설치해도 기능상에는 문제가 없을 것입니다.
감사합니다.
임재기
2021년 3회 4번 문제와 같은 문제입니다
알겠습니다.
2021년 3회 4번 문제와 같은 문제라면 시험에서 주어진 그림은 1082p의 그림의 어디 까지 주어졌나요?
혹시 그림을 올려주실 수 있나요?
감사합니다.
좋은 결과 있기를 바랍니다.
임재기

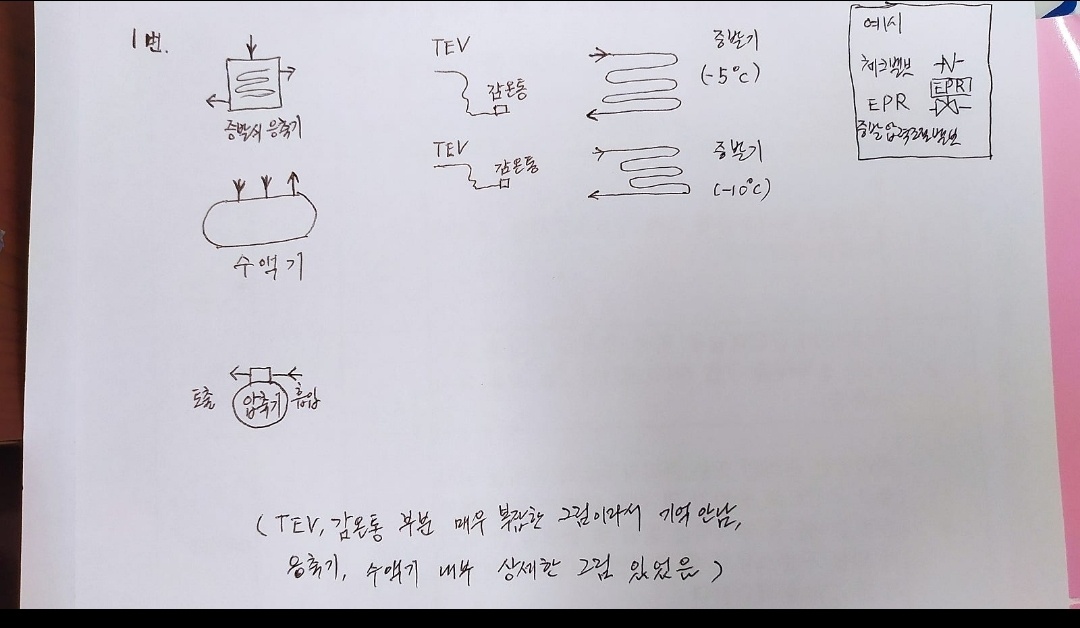

TEV 감온통 부분은 매우 복잡하였습니다. 증발기 출구에서 감온통 지나 EPR 그림을 넣기에는 공간이 협소 하여서 감온통 전 증발기 출구 가까이 EPR을 그려 넣었습니다.
안녕하십니까?
TEV와 감온통 그림에서 감온통 과 응축기,수액기 사이에 공간이 없었다는 말씀인데,
공간이 얼마나 되는지 알수 있을까요?
만약 올리신 그림이 전부라면 감온통 왼쪽에 배관을 그리고 그곳에 EPR과 체크밸브를 설치하면 됩니다.
감사합니다.
임재기
오른쪽에 그린다면 부분점수가있을까요?
안녕하십니까?
부분 점수 있습니다.
왼쪽에 그릴 공간이 없었다면 어쩌면 정답처리 될 수도 있습니다.
감사합니다.
임재기
감사합니다
2025년 교제에서 수액기와 응축기가 균압관으로 연결되었는데 수액기에서 화살표가 나가는 방향으로 표시되었는데 2025년 교제가 오기인가요?
