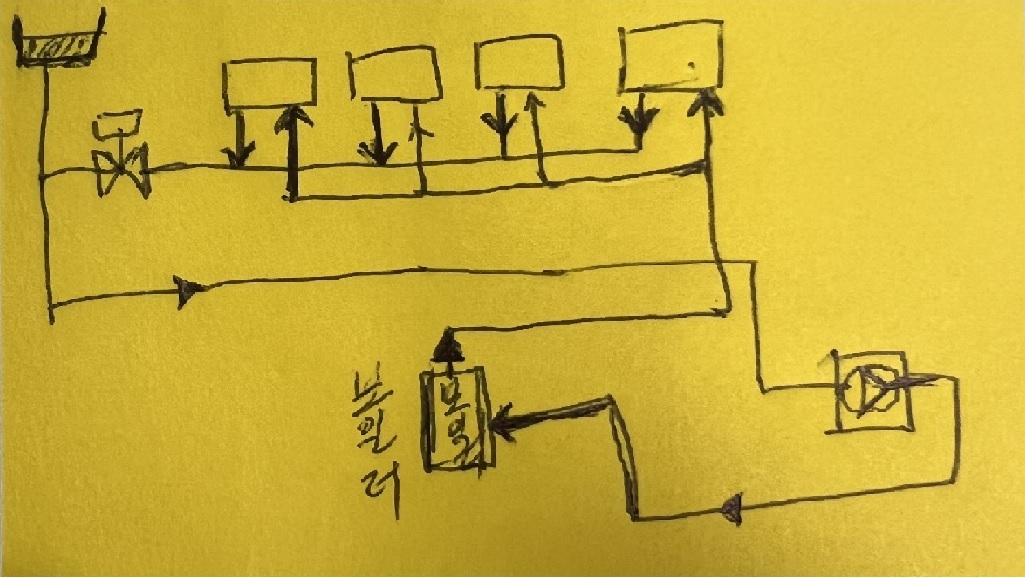

제가 한국산업인력공단 통화해서 문의 후 위 그림 같이 추측이 됩니다. 그러나 문제의 조건이 공급관이 압력조정밸브와 연결되어야 한다고 했는데 위 그림은 환수관과 연결되므로 문제가 있는 것으로 판단됩니다. 따라서 이부분에 대해 담당자에게 전화하여 시정을 요청하거나 국민신문고에 민원 제기를 하는 것이 좋을 듯 합니다(출제 문제에 조건이 없다면 맞다고 보나 출제조건에서는 문제가 있는 것으로 의의 제기하는 것이 좋을 듯 합니다) 저는 이미 담당자와 통화하였습니다.
댓글
안녕하십니까?
확인할 것이 있습니다.
1. 보일러 위에 공급관이 그림처럼 비스듬하게 그려져 있었는지, 아니면 엘보를 설치한 후 오른쪽 방향으로 선이 그려져 있었는지요?
2. 'PRV는 반드시 공급관에 연결되어야 한다' 라 되어 있었다면 많은 혼동이 있었겠습니다.
3.지금까지 확인한 바로 그림을 그려 보면 보일러의 공급관이 방열기 D,C,B,A 순서대로 온수가 들어 가고 나오며, 각 방열기에서 나온 온수를 환주관으로 받아서 PRV가 설치된 배관에 연결하고,
PRV아래에 있는 환수관을 펌프의 입구에 연결한 후 펌프의 출구 배관을 보일러 입구에 연결하는 것으로 그릴 수 있을 것입니다.
이렇게 그리게 되면 문제에서 주어진 조건 'SRP는 반드시 공급관에 연결되어야 한다' 라는 것을 위배하는 것이됩니다.
4.혹시 'PRV는 반드시 공급관에 연결되어야 한다' 라는 것이 아닌 'PRV은 반드시 환수관에 연결되어야 한다' 라 되어 있었던 것은 아닌지요?
5.올리신 그림은 리버스가 되지 않은 배관이므로 정답이라고 할 수 없습니다.
감사합니다.
임재기
제가 한국산업인력공단 통화해서 문의 후 위 그림 같이 추측이 됩니다. 그러나 문제의 조건이 공급관이 압력조정밸브와 연결되어야 한다고 했는데 위 그림은 환수관과 연결되므로 문제가 있는 것으로 판단됩니다. 따라서 이부분에 대해 담당자에게 전화하여 시정을 요청하거나 국민신문고에 민원 제기를 하는 것이 좋을 듯 합니다(출제 문제에 조건이 없다면 맞다고 보나 출제조건에서는 문제가 있는 것으로 의의 제기하는 것이 좋을 듯 합니다) 저는 이미 담당자와 통화하였습니다.
올리신 배관 그림이 맞습니다.
말씀하신대로 문제의 조건에 오류가 있는 것 같습니다.,
감사합니다.
임재기
답변 고맙습니다.
만약에 문제의 조건이 오류가 있다면 그 오류가 있는 문제는 어떻게 처리가 될까요? 저도 위 글쓰신 분과 똑같이 그려서 제출했습니다.
죄송합니다.
그것은 산업인력관리공단에 문의해 보셔야 할 것 같습니다.
감사합니다.
임재기
질문에 큰 오류가 있어서 정정 댓글 남깁니다.
시험 문제에 출제 된 밸브 명칭은 ‘PRV’ 였고, 혼동을 드려 죄송합니다.
superobot님 혹시 문의결과 어떻게 되셨는지 여쭤봐도 괜찮을까요? 실제로 문제 오류인지 궁금합니다.
