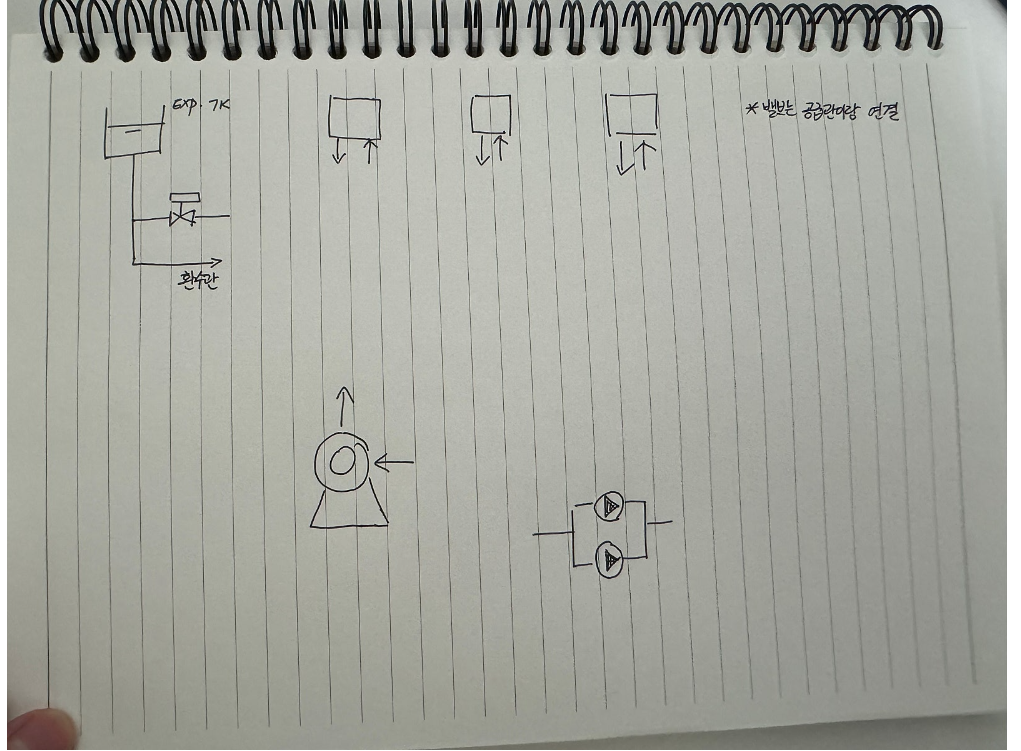

24년 2회차 2번 역환수 배관문제요 문제 조건에 따르면 이게 맞나요?

Avatar
nuri6219

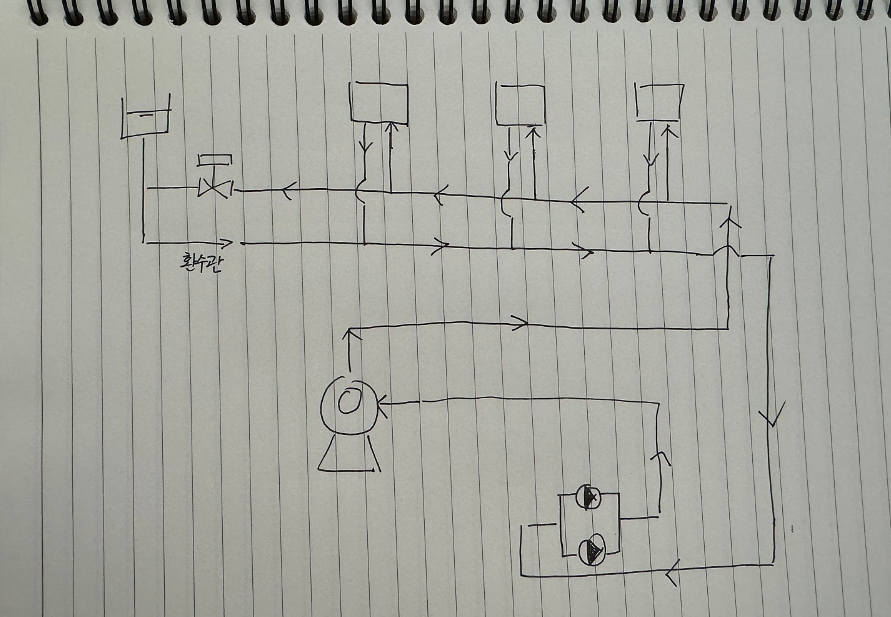

문제 조건이 밸브는 공급관이랑 연결하라고 해서 이렇게 했거든요?

이게 맞나요? 만약 틀리다면 이렇게 해도 부분점수 받을 수 있을까요?

0

댓글

댓글 4개
날짜 투표수
  • Avatar
    popp20100

    리버스리턴이 안돼서 안될듯 하네요

    0
  • Avatar
    nuri6219
    (편집된 시간 )

    하... 저 오른쪽 배관빼고는 다 맞는 건데 저거 오른쪽으로 돌리는 게 아니라 왼쪽 환수구에 붙여서 내렸어야 하는 건데 ㅜㅜ 이거 하나 때문에 다 틀리게 하나요..? 배관은 이런 거 부분점수 없을까요? ㅜㅜㅜ

    0
  • Avatar
    imjaeki
    교수님

    안녕하십니까?

    수강하시는 분중에 한분께서 인력관리공단에 문의한 결과  방열기에서 나온 환수가 모인 배관이 밸브에 연결되고,

    환수관이라고 표시된 배관은 펌프에 연결되어 보일러로 들어간다고 하셨습니다.

    따라서 올리신 배관은 정답이 아닌것입니다.

    다만, 배관문제는 부분 점수가 있다고 합니다.

    감사합니다.

    임재기



    0
  • Avatar
    nuri6219

    저도 그분거 봤는데 그분은 전제조건이 다르게 배관을 작성하지 않았나요…?

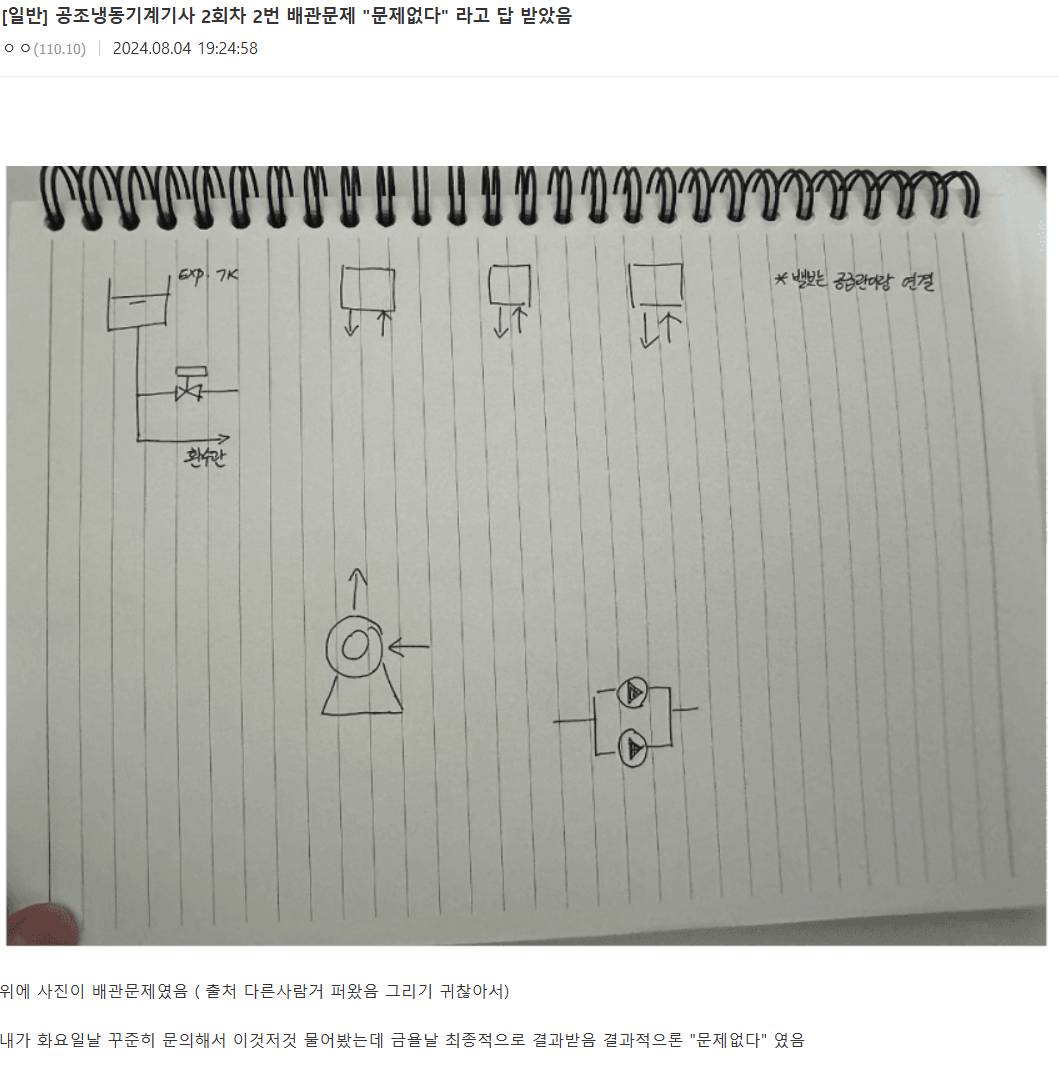

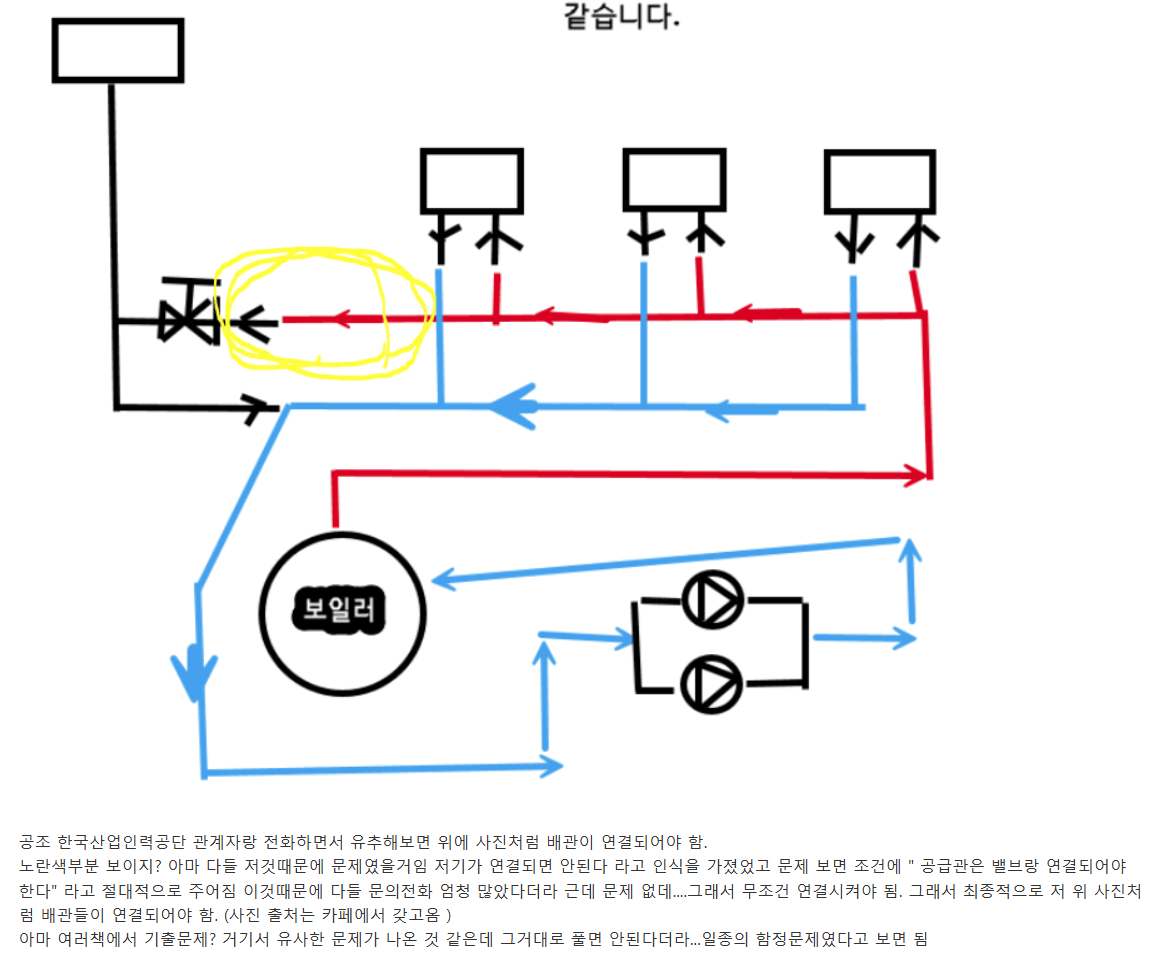

    디X에서 어떤 분이 '공급관이랑 밸브랑 무조건 연결시켜야한다' 라는 전제조건을 갖게 되므로 위 사진처럼 된다고 모 사이트에서 산업인력공단한테 여러 문의했다고 올렸더군요







    디X갤XX 사이트에서 누가 올린 자료인데 저도 이분처럼 배관 오른쪽으로 길게 그린 거 빼고는 다르고 저분도 산업인력공단이한테 문의했었나 봅니다. 그래서 저 위 사진처럼 배관이 나와야 된다고 하던데

    누가 맞는 걸 까요…?

    1
