2019년 1회 기출문제 17번문항에서 2번 전선가닥수와 용도 문제 질문드립니다..1.2.3번 가닥수 다시 한번 정리해서 보내주세요..

동영상을 봐도 헷갈리게 설명하시고.. 교재도 오타가 너무많질않나.. 설명하시는것도 계속 죄송하다는 말만 하실정도로 실수하시고 .. 아휴.. 일단 윗 부분 답주세요...

1

댓글

댓글 1개
날짜 투표수
  • Avatar
    이재훈 강사
    교수님

    안녕하세요! 학우님!

    제연 설비는 급기로 공기를 공급하면서 밀어줌과 동시에

    배기를 통해서 연기를 제거하는 설비입니다. 구성은

    제연 설비의 경우는 급기 댐퍼와 배기 댐퍼, 감지기로 되어 있습니다.

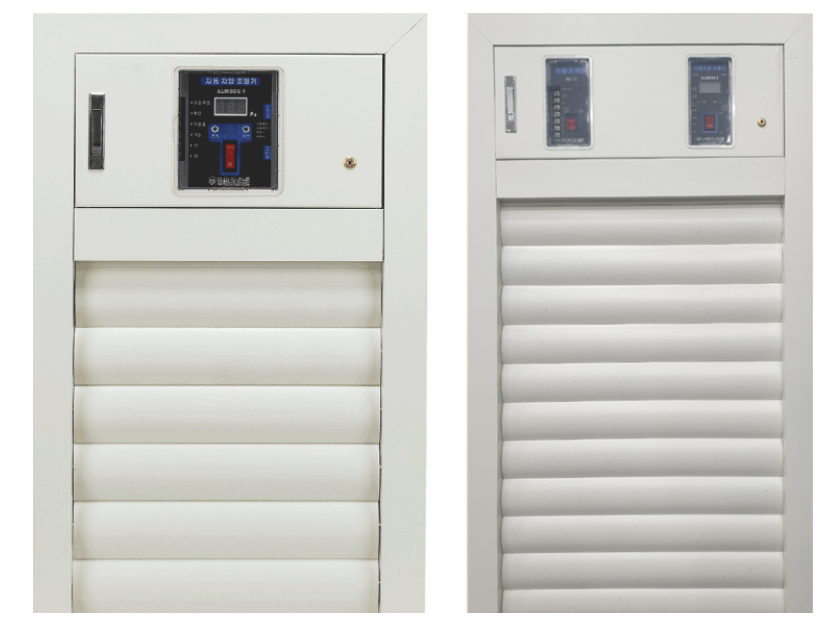

    급기 댐퍼는 아마도 아파트 같은 곳에서 ‘차압 조절기’라고 쓰여진 부분을 빈번히 보셨을 거에요.

    (밑에 그림을 마련했습니다!)

    급기에는 그림과 같이 제어 판넬이 있어요!(배기는 높으니까 보기도 어렵고 조작도 어렵습니다.

    따라서 배기에는 별다른 액정이 없어요.)

    그러면 최초에 감지기의 종단 저항은 여기에 둘 수 있어요!

    별도의 함을 설치하는 게 아니면 함 내 설치해야 하기 때문입니다.

    아무튼 이로 인해 그림상으론 2번에 해당하는 부분에서 루프가 형성이 됩니다.

    지구선2가닥, 지구 공통선 2가닥입니다.

    그렇다면 급기 댐퍼에서 배기 댐퍼 사이에는 어떤 것들이 있을까요?

    우선 배기 댐퍼를 기동 시키기 위해서 전원 +, -가 들어갑니다. 움직일 힘을 전달해주어야 해서요.

    그리고 동시에 ‘기동하라’라는 신호에 응답해야 합니다. 기동 1가닥입니다.

    답신도 줘야 해요. 불 빛으로 그 신호를 전합니다. ‘기동하였습니다.’ 신호인 배기 댐퍼 확인 1가닥

    입니다.

    즉, 배기댐퍼와 급기 댐퍼 사이의 연결 선은 4가닥입니다.

    이 4가닥은 전원 +, 전원-, 기동 확인 1가닥, 배기 기동 확인 1가닥입니다.

    수신반과 급기는 어떨까요?

    우선 일반적인 사항은 동일합니다. 움직여야 하고, 응답해야 합니다.

    여기까지 보면 전원 +, 전원-, 기동 확인, 급기 기동 확인이 있습니다.

    그런데 감지기의 감지 지구는 수신반까지 전달되어야 합니다.

    배기 댐퍼도 배기 기동 확인이 수신반까지 전달되어야 하구요!

    정리하면 전원 +, 전원-, 기동 확인, 급기 기동 확인 1가닥, 지구 1가닥, 배기 기동 확인 1가닥

    6가닥입니다.



    문제가 많아 죄송합니다. 답신이라도 빨리 드리고 싶었는데 오늘 제출해야 할 도면이 너무 많았습니다. 부족한 만큼 계속 따라 가며 피드백 하겠습니다. 감사합니다.
