수액기 지났을 때 P-h선도 상태점 문의입니다.

Avatar
skypsaa

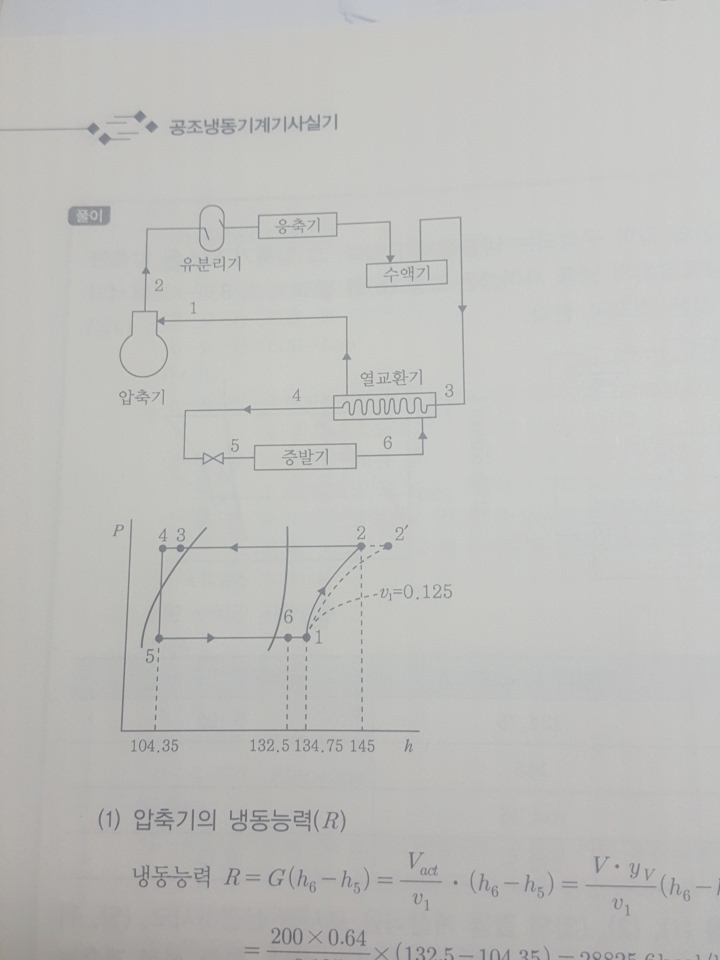

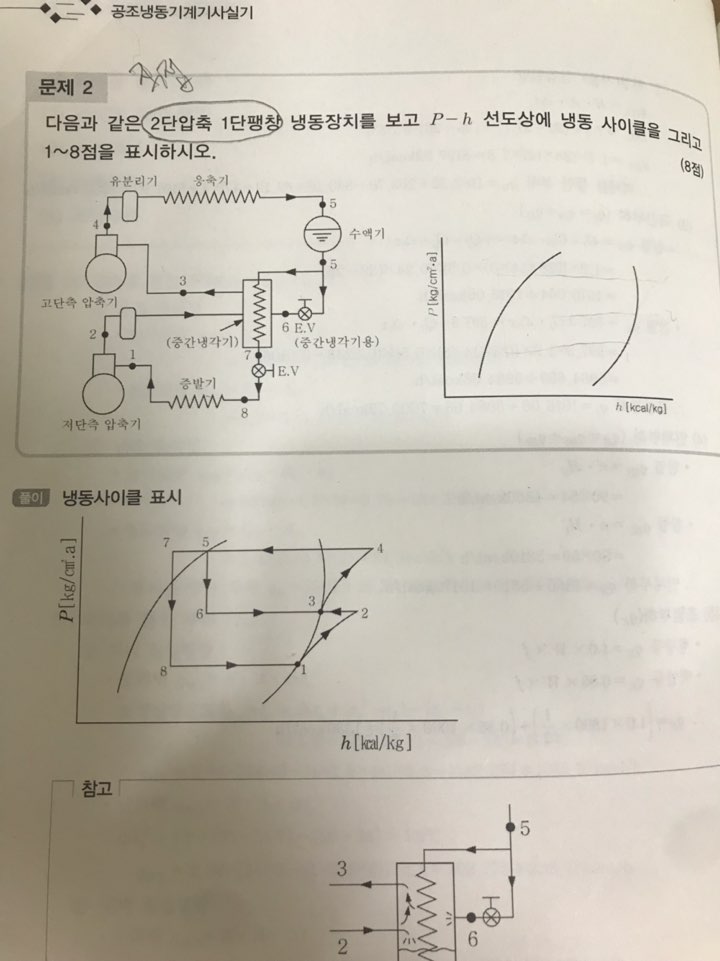

위 문제는 수액기를 지나면 과냉각된 상태로보고 P-h선도를 그렸고 밑에는 수액기를 지나면 포화액의 상태가된다고 보아 포화액선 위에 상태점을 찍었습니다. 어떤게 맞는풀이인가요??

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    교수님

    답변드립니다.

    응축기를 지나면 포화액 에서 부터 과냉각액 상태중 어느점의 상태가 됩니다.

    둘다 맞는 것입니다.

    그러나 가능하면 위의 그림처럼 그리시면 더 좋습니다.(과냉각 상태로)

    감사합니다.

    강사 임재기
