04년 4월 7번문제 수정자료 질문입니다

Avatar
skypsaa

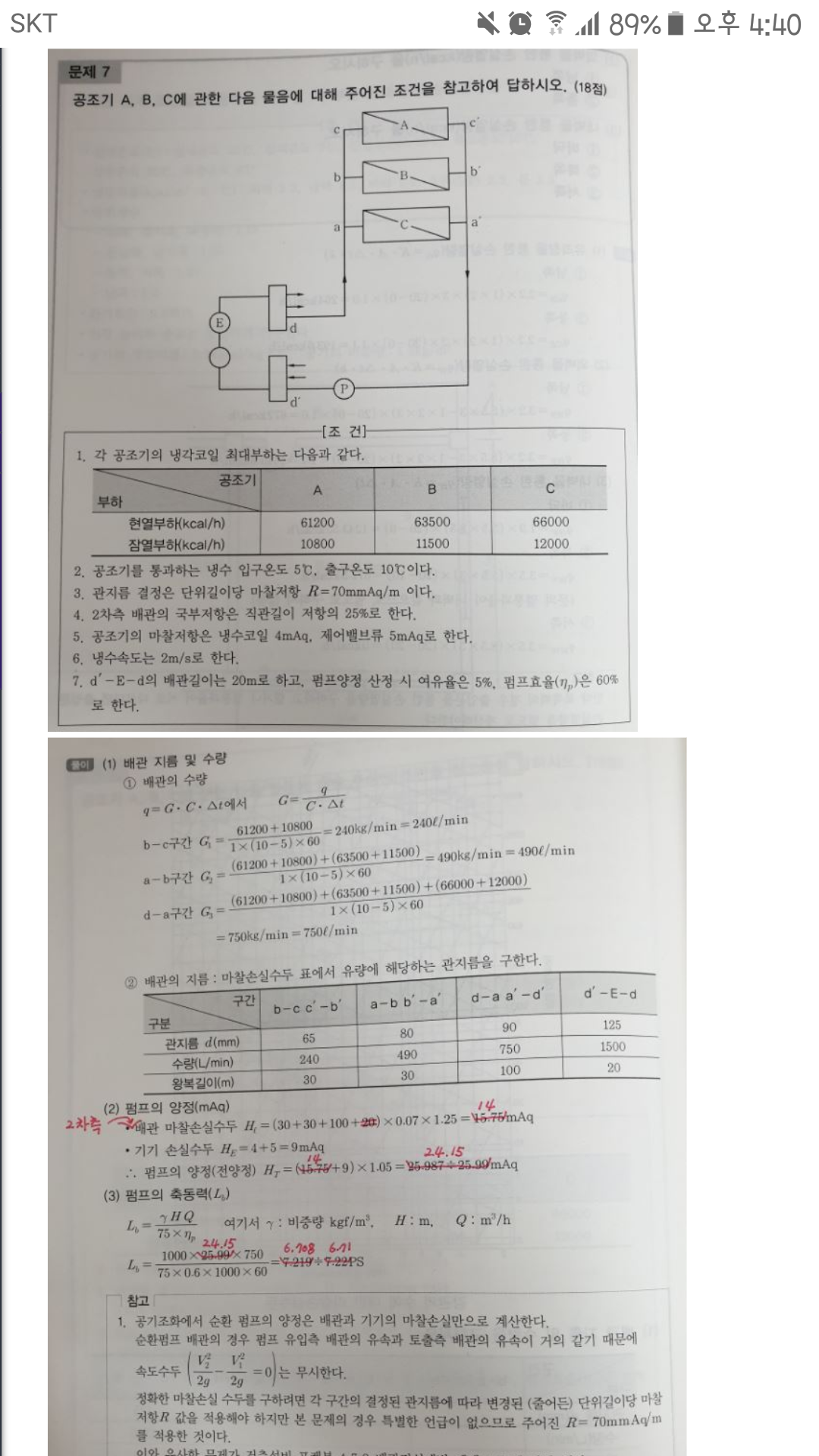

04년 4월 7번문제 수정자료 질문입니다.
2차측 배관마찰손실수두로 수정하고 d'-E-d부분의 20m를 빼줬는데 왜뺀건가요??

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    교수님

    답변드립니다.

    혹시 강의를 들으실 수 있으면 강의에서 설명드렸으니 확인해 보시면 좋을 것 같습니다.

    헤더 왼쪽의 배관은 1차측 배관 입니다.

    그리고 1차측 배관의 압력손실은 1차측 펌프가 감당하는 것입니다.

    표시는 않되었는데 헤더 왼쪽의 빈 동그리미에는  원래 1차 펌프가 들어가는 자리입니다.

    또한 문제의 조건을 보시면 2차측 배관의 국부저항만 주어졌고

    문제의 답 칸을 보시면 1차측 배관의 유량 및 관경이 주어진 것을 보시면

    본 문제의 펌프(2차측펌프)는 2차측 배관의 압력손실만 감당하면 되는 것입니다.

    따라서 1차측 배관길이 20m를 빼게 된것입니다.

    감사합니다.

    강사 임재기
