18년 2회 13번입니다.

Avatar
skypsaa

18년 2회 13번입니다.

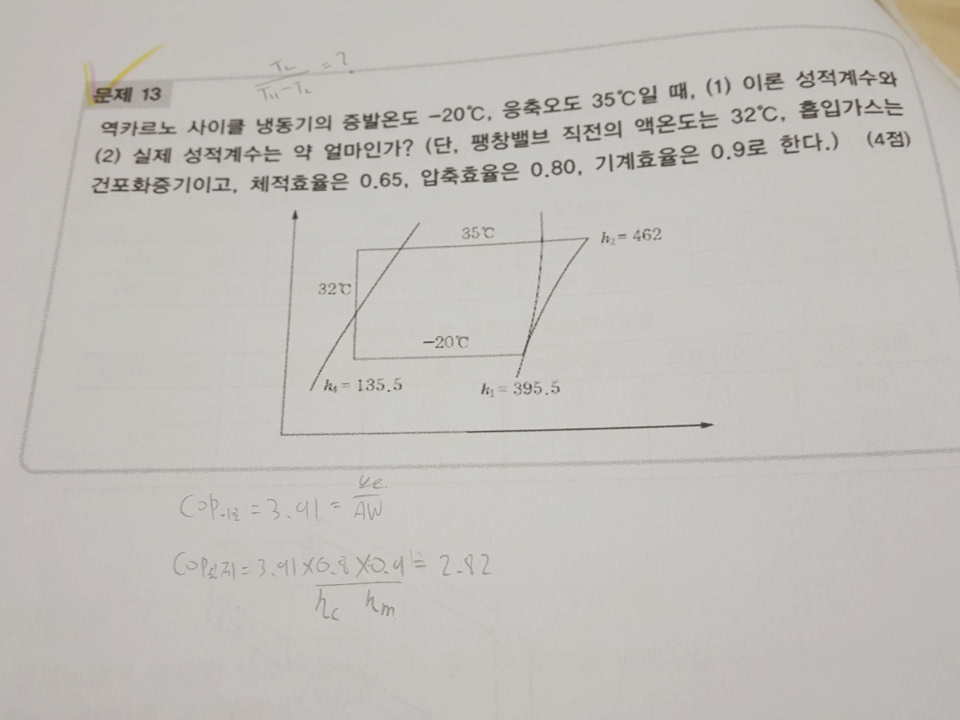

역카르노라고 나왔는데 TL/TH-TL로 풀때와 Qe/Aw로 풀때의 값차이가 많이나는데 온도차로 풀면 안되는건가요??

또한, 기출중에서 역브레이튼사이클에대해 나온게 있는데 거기서도 QL/QH-QL과 TL/TH-TL의 값차이가 났습니다. 그 기출문제는 역카르노가 아닌 역브레이튼이라 열량을 온도로 못바꾼건가요??

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    교수님

    답변드립니다.

    1. 강의를 들으시면 강의에서 자세히 설명드렸으니 확인하시면 좋겠습니다.

    이문제는 주어진 몰리엘 선도를 기준으로 풀어야 합니다.

    주어진 몰리엘 선도의  냉동시이클은 역카르노 사이클이 아닙니다.

    따라서 역카르노 사이클로 문제를 풀면 틀립니다.

    2. 역브레이튼 사이클 문제 성적계수

    문제의 공기냉동기(공기압축냉동기)에 대하여는 필기교재 110 p 단열팽창에 의한 공기압축냉동기 그림을

    참고 바랍니다.

    공기압축냉동기의 사이클은 역브레이턴 사이클입니다.(필기교재 89p 참고)

    2개의 단열과정과 2개의 정압과정으로 이루어집니다.

    그리고 문제에도 설명되어 있듯이  압축기가 있고 팽창밸브가 아닌 팽창기(터빈 형태)가 있습니다.

    일반 냉동사이클의 경우는 외부에서 압축기로 일이 주어지면 압축기만 돌리면 됩니다.

    그런데 공기압축냉동기(역브레이턴 사이클)의 경우에는  외부에서 일이 주어지면 압축기가 공기를 압축 하고, 압축된 공기가 팽창기(터빈 형태)를 거치면서 팽창하는 동안 압축기 일량을 감소시켜 주게 되어 총 압축일량은 감소되는 결과를 가져옵니다.

    따라서 외부에서 공급된 에너지(일량) = 압축기일량 - 팽창기일량  입니다.

    따라서  COP = (t3 - t2) / [(t4 – t3) - (t1 – t2)] 입니다.

    COP = {(-5 - (-70)} / [{105 - (-5)} - {10 - (-70)}] = 65 / 30 = 2.1666 ≒ 2.167 입니다.

    감사합니다.

    강사 임재기
