2007년 10월 7일 11번 질문





  • 과정명: 공조냉동기계기사
  • 강사명: 임재기 강사님

안녕하십니까 강사님 오늘도 강사님 말씀대로 매일매일 공부하고있는 학생입니다.

다름이 아니라 11번 문제 질문을 드리고자 합니다.

먼저, 2번문제의 공기조화 사이클을 작성할 시 냉방했다가 바로 SHF선을 따라 송풍기를 통해 실내로 들어가는 방식으로 답지는 되어있습니다. 그림을 보면 N자 코일 X자 코일 처럼해서 냉각했다가 다시 열을 가하는 그런 사이클이 나올 줄 알았는데 답과 같은 형태로 나온 이유가 문제에서 냉방을 한다고 했고 표준 덕트방식이라고 해서 그런건가요?

아니면 어디 다른 부분을 보고 유추해서 알아내야 하는건가요? 이 점이 궁금합니다.



두 번째 질문은 3번 Z-F구간의 마찰손실을 구하는 부분에서 장방형 엘보(90도) 계산한 내용이 좀 이상해보여서 질문 드립니다. 제가 2018년 4월 출판된 교재를 사용해서 그런진 잘 모르겠습니다.



마지막 다 구하신 후 갑자기 l'에 마찰손실을 곱하셔서 바로 마무리 하셨는데

왜 A분기부는 계산식을 사용하셨고 엘보에서는 왜 사용안하신지 모르겠습니다.

그래서 이해를 돕기위해 다른 출판사 책을 보았는데 거기서는 계산식을 사용하고 있었습니다.

거기서 d를 A-E 구간의 원형덕트의 지름으로 보고 계산하는 것 같던데 맞나요?



그렇게 생각하다보니 문제의 숫자 하나하나는 괜히 낸게 아니라는 강사님 말씀이 생각나서 만약 문제를 풀어야한다면

참고서적방식대로 풀어야하는게 아닌가란 생각이 들게 되었습니다.

좀 죄송한 말이긴 하지만 그래도 순수한 궁금증에 이렇게 질문드립니다.

비교하시기 쉬우시라고 사진파일 첨부합니다!

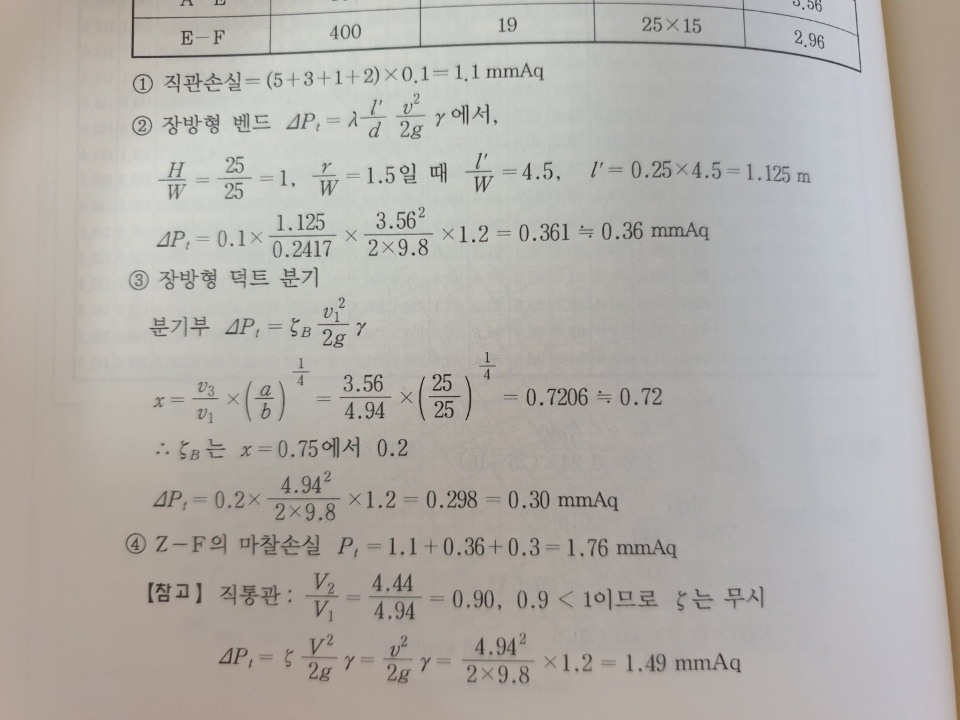

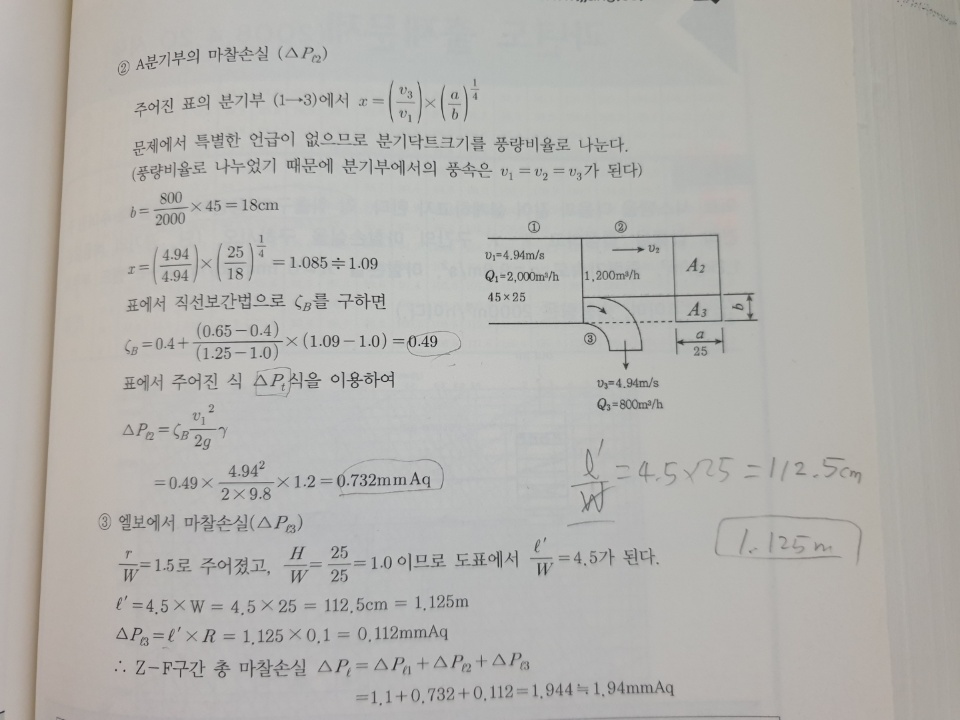

위는 이패스 교재 풀이이고 밑은 참고서적 풀이입니다.







0

댓글

  • 답변드립니다.

    1. 질문하신 것처럼 문제의 공조기 그림은 일반적인 공조기 그림입니다. 냉각코일과 난방코일로

    구성되어있습니다. 여름철에는 냉각코일에 냉수를 보내여 냉방을 하고, 겨울철에는 난방코일에

    온수를 보내여 난방을 하게 되는 것입니다.

    냉각코일과 난방코일을 직렬로 설치하여 동시에 사용하는 경우는 없습니다.

    다만, 냉각코일을 거친후 재열을 위한 재열코일을 거치는 경우는 있습니다.

    그런데 이 문제의 어디에도 재열한다는 내용이 없습니다.  따라서

    여름철에는 냉각코일에 냉수를 보내여 냉방을 하고, 겨울철에는 난방코일에 온수를 보내여

    난방을 하는 것으로 보아야 합니다.

    2.  Z-F구간의 마찰손실을 구하는 부분에서 장방형 엘보(90도) 계산의 경우

    문제에서 주어진 마찰손실 R=0.1mmAq/m 는 표현 그대로 "덕트 단위길이당 마찰손실"입니다.

    따라서 (직관길이 + 곡관의 직관상당길이) 를 구해서  R을 곱해주면 총 마찰손실수두를 구할 수 있는 것입니다.

    3. 다른 교재의 계산식에 적용한  "덕트 마찰저항계수  λ" 는 문제에서 주어진 "덕트 단위길이당 마찰손실 R"

    이 아닙니다.

    λ는 "마찰저항계수" 라고 하며 단위가 없는 계수입니다.  아연도 덕트의 λ = 0.02~0.03  정도 됩니다.

    아마도 문제의 조건에 (단, 마찰손실 R=0.1mmAq/m , 중력가속도 g=9.8m/s² ) 으로 주어졌기 때문에

    중력가속도를  A-E 곡관에 적용하라는 뜻으로 받아들여  적용한 것으로 판단됩니다.

    그러나 중력가속도는  A 분기부 마찰손실을 구할 때에도 필요하며  적용했습니다. 따라서

     A-E 곡관 마찰손실 수두는 조건에서 주어진 마찰손실 R을  이용하여 를 구하는 것이 맞습니다.

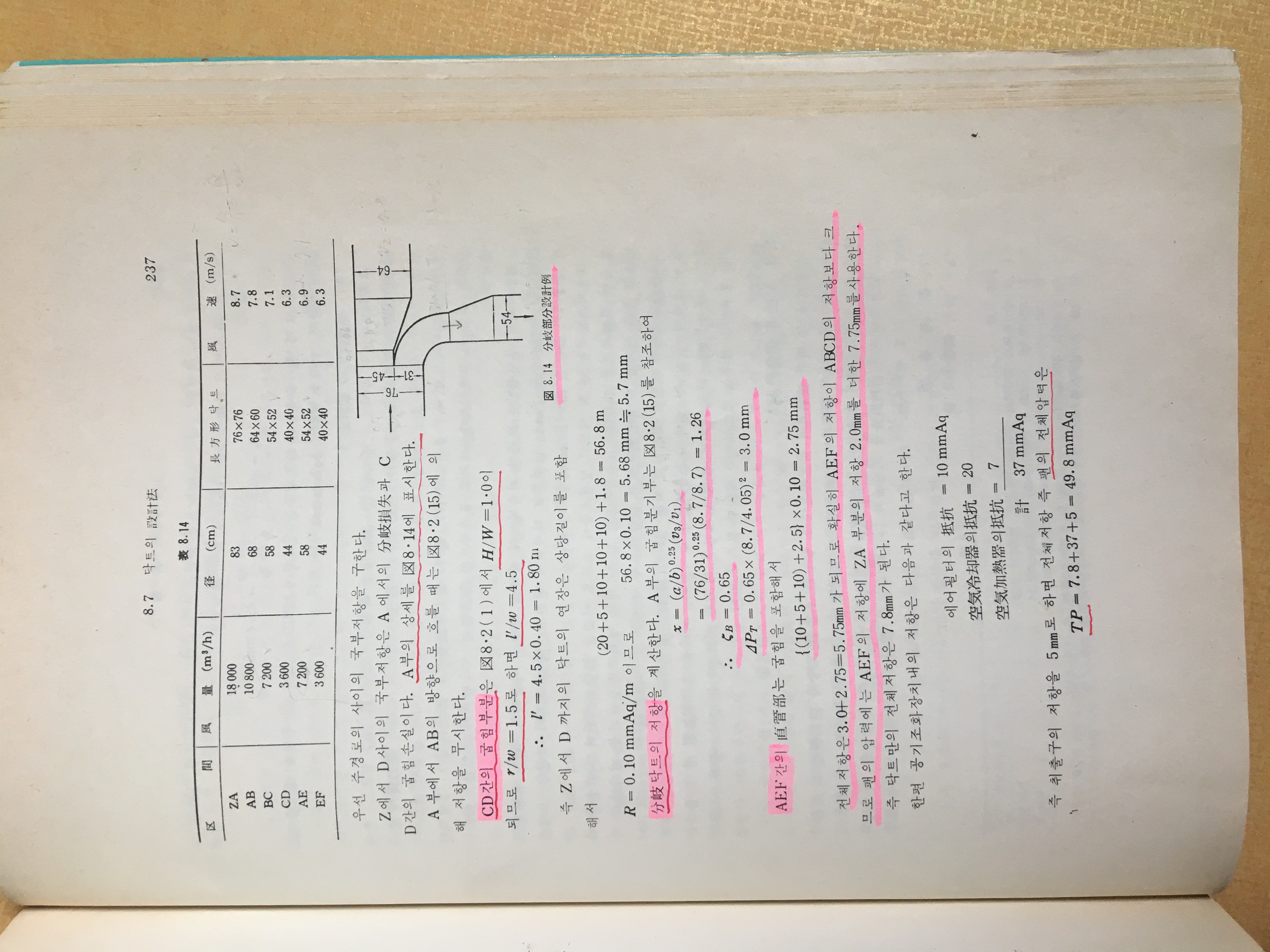

    비슷한 문제가 "신판공기조화핸드북(위용호 역) 237p 예제 3" 에 나와있는데

    예제의 풀이를 보면  곡관의  마찰손실을 구할 때 곡관의 상당직관길이 ℓ' x R 로 구했습니다.

    감사합니다.

    강사 임재기.

    0
    댓글 작업 고유 링크
  • 사진이 추가로 올라가지 않네요.







    1
    댓글 작업 고유 링크
  • 와 이렇게 강사님 설명을 들으니 정말 강사님이 푸는 방식이 맞군요.



    귀찮은 질문이셨을텐데 이렇게 자세히 사진까지 첨부해서 가르쳐주셔서 너무 감사합니다.



    더열심히 공부하겠습니다!!!

    0
    댓글 작업 고유 링크
