공조냉동기사 실기 18년도 6월 30일 시행 문제 14번 질문
-
과정명: 공조냉동기계기사 실기
-
강사명: 임재기
문제 14에서 소문제 2)B-C간 관지름 구하기 중
■ 가장 먼 방열기 까지 직관길이
ℓ = 2+30+2+(4x4) + 2+2+30+4=88m에서
B-C간 관지름 구하는데 위숫자들이 어떻게 적용되었는지를 모르겠습니다.
B-C간 관지름이면 B-C배관 이후의 길이들을 적용해야되는것이 아닌지요?
그리고 가장 먼 방열기 까지거리가 공급과 리턴을 다 적용한것인가요?
■ 그리고 H=2m(순환펌프의 양정) 인데
양정은 펌퍼의 출구측에서 배관의 수직부분의 제일 높은 위치까지 거리가 아닌지요?
그림에서 팽창탱크가 높은곳에 있을테니 2+13해서 15m가 양정이 아닌가요?
방열기의 각각의 위치는 평면의 위치가 아닌 층층으로 되어있다고 보면 되지요?
모르는게 너무많아서 너무 기본을 여쭙는건 아닌지 모르겠습니다만,, 부탁드립니다.
0
댓글
답변드립니다.

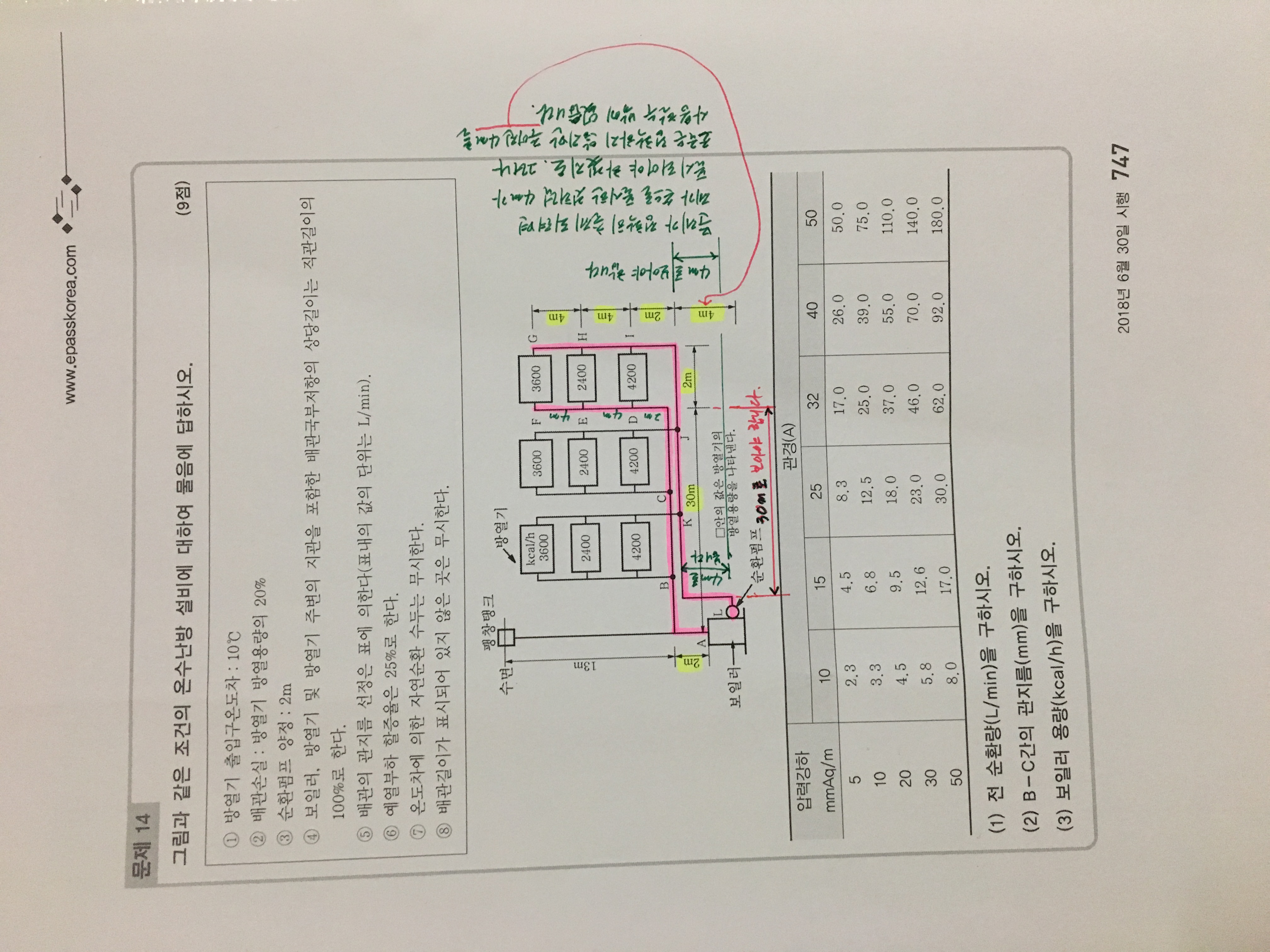

1. 배관길이는 첨부를 보시면 이해되실 것입니다.
2. 순환배관에서의 펌프 양정은 순환 전배관의 마찰손실로 이루어 집니다.
따라서 순환펌프의 양정이 2m 라는 것은 배관의 총 마찰손실(압력손실)이 2m 라는 의미입니다.
감사합니다.
열심히 하셔서 꼭 합격하시길 빕니다.
강사 임재기
