2013년 10월 6일 1번 질문입니다





  • 과정명: 공조냉동실기

  • 강사명: 임재기강사님



p-h선도를 못그리겠습니다.



1.응축온도35를보고 수평으로 쫙긋고

2.팽창밸브직전온도 30을보고 수직으로 쫙긋고

3.증발기 AB -10,-30을보고 수평으로 두줄긋고 그다음에 어떻게이어나가야할지 모르겠습니다

0

댓글

  • 답변드립니다.

    게시판 자료실 18번에 몰리엘 선도를 작성해 올렸습니다.

    보시고 이해되지 않으시면 어느부분이 이해되지 않으시는지 질문올려 주시면

    성실히 답변드리겠습니다.

    감사합니다.

    강사 임재기

    0
    댓글 작업 고유 링크

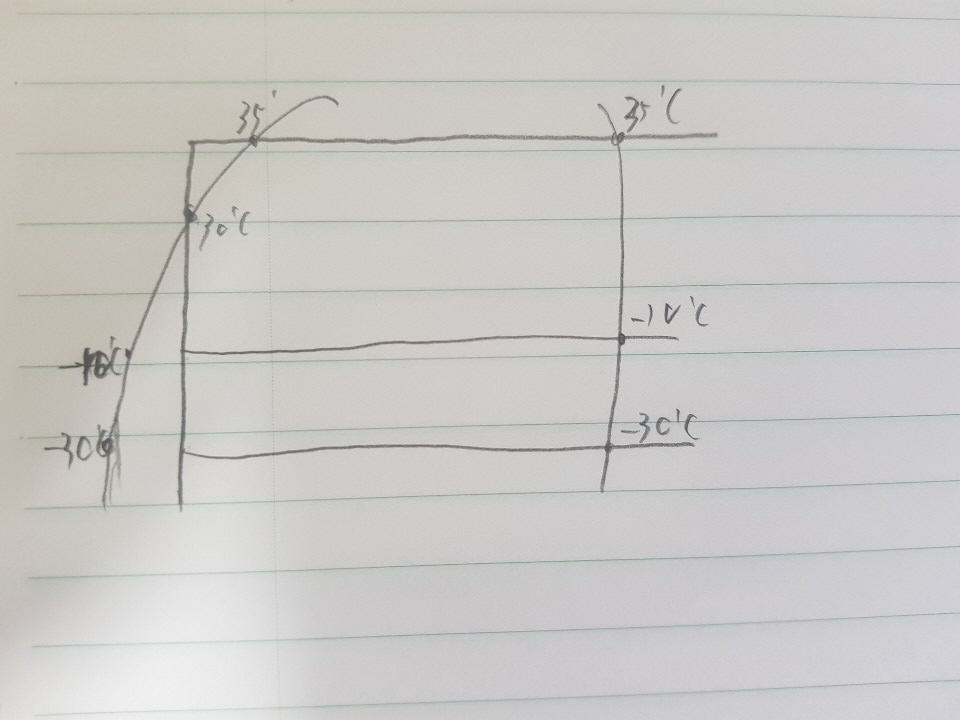

  • 그리신 수평선 3개 위에서부터 35도 -10도 -30도 이 3개의 선을 우측으로 어디까지 그어야하는지를 무엇을보고 판단하는지를 모르겠습니다

    0
    댓글 작업 고유 링크
  • 답변 드립니다.

    몰리엘 선도의 온도와 엔탈피 값 선이 분별하기 어렵게 되어있어서 쉽지 않습니다.

    먼저 교재에 그려져 있는 몰리엘 선도와 자료실에 올려져있는 선도를 보시면서

    2001년 11월 1번 강의를 들으시면 도움이 되실 것입니다.

    1. 건포화증기선은 오른 쪽 온도 눈금이 그려져 있는 선이 건포화 증기선 입니다.

    2. 엔탈피선은  80, 85, 90,95,100.......140,145,150,155,160,165,170 점에서 수직선으로 위에서

       아래로 그어진 선 입니다.

    3. 오른쪽 과열증기 구역에서 일점쇄선으로 약간 휘어져 그려진 선은 온도선 입니다.

    4. 등엔트로피선은 오른쪽으로 휘어져 올라가는 약간 두꺼운 실선이 등엔트로피선 입니다.

    강의를 들으시고 이해되지 않으시는 부분은 다시 질의 올려주시기 바랍니다.

    성실히 답변드리겠습니다.

    감사합니다.

    강사 임재기
