2013년 4월 21일 9번 질문드립니다

•

  imjaeki

  2019년 09월 29일 10:26

  교수님

  답변 드립니다.

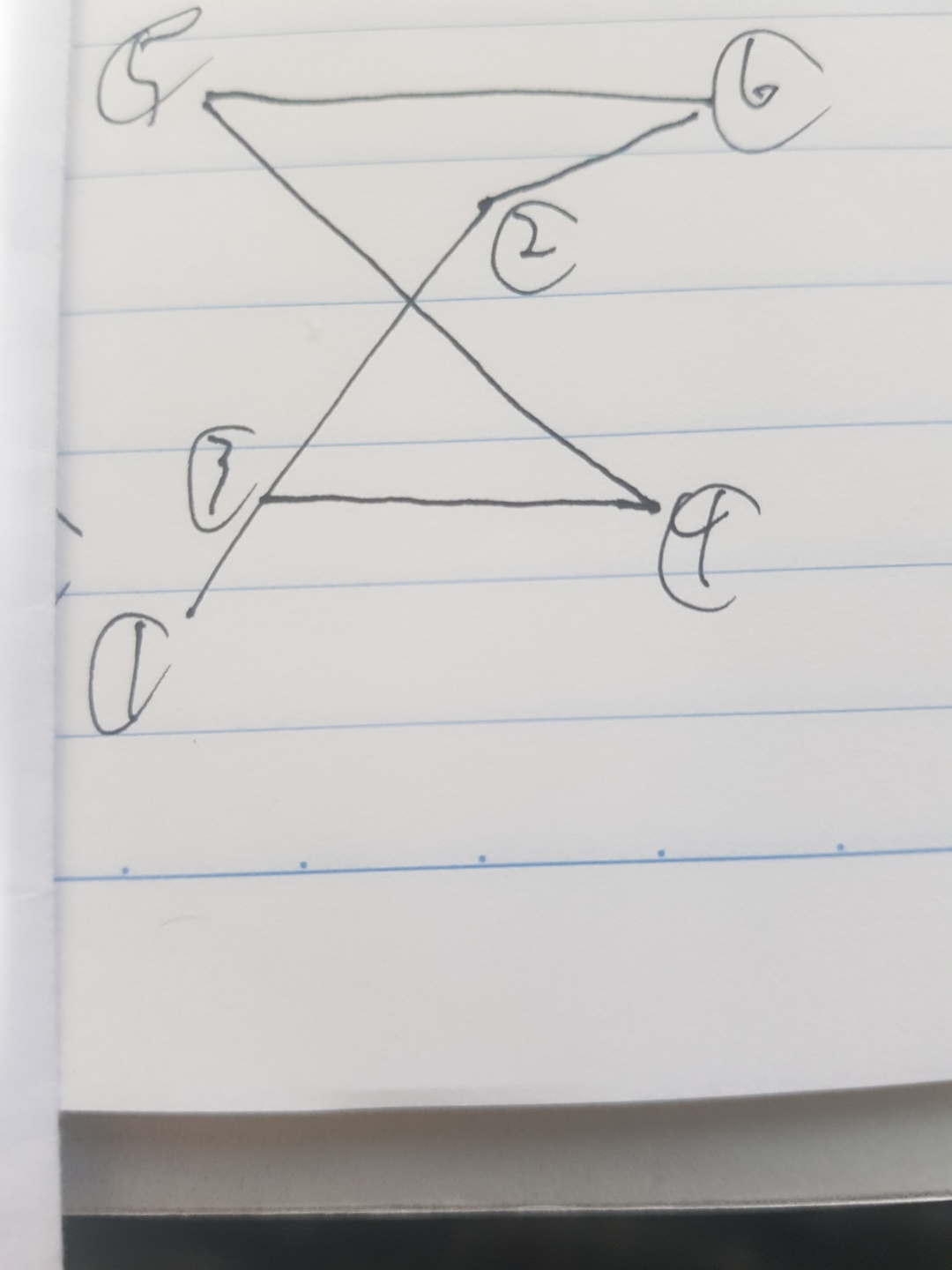

  단순히 과정만 본다면 틀리다로 말할 수 없겠죠.

  그러나 실제 공조시스템을 아신다면 질문하시 것처럼 그리지 않습니다.

  일반적으로  환기공기(2점)의 공기량이 70% 이고 외기공기(1점)의 공기가 30% 정도 이기 때문에

  혼합점 3점은 2점에  가깝게 됩니다.(공기량의 비율로 3점이 결정됩니다)

  따라서 실제 공기선도는 교재의 그림처럼 그려지게 됩니다.

  물론 문제에서 2점의 풍량과 1점의 풍량이 주어지지 않았으므로 질문하신 것처럼 그렸을 때

  틀렸다고 하는 것은 잘못일 수 있습니다. 그러나 감점을 받았을 때 채점관에게 따져야 하는데

  힘든 일이지요.  따라서 교재처럼 그리는 것이 좋습니다.

  감사합니다.

  강사 임재기
