평활회로 문제중에 48번 파형에 대해 질문드립니다

Avatar
jinsu3412
업데이트 시간





  • 과정명: 정보통신기사
  • 강사명: 권병철 교수님

안녕하세요 정보통신기사 문제를 푸는 와중에 궁금한 점이 있어서 남깁니다.

구형파 입력에 대해 적분회로와 미분회로에 따라 파형이 나눠지는데

48번 문제는 평활회로로 보이는 데 수업에서 평활회로는 적분회로라고 한걸로 알고 있습니다.

제가 잘 몰라서 그런것 같은데 미분적분 파형과 평활회로는 어디 회로에 속하는지 답변해주시면 감사하겠습니다

0

댓글

댓글 2개
날짜 투표수
  • Avatar
    byckwon
    교수님

    안녕하세요 . 질문 감사드립니다.



    답변)  평활회로는 적분회로와 유사하며 적분회로와 같은 저역통과필터 역활을 합니다.

              평활회로는 저역통과필터 역활을 하며 적분회로가 대표적인 저역통과필터(LPF)입니다.

              미분회로는 대표적인 고역통과필터(HPF) 역활을 합니다.

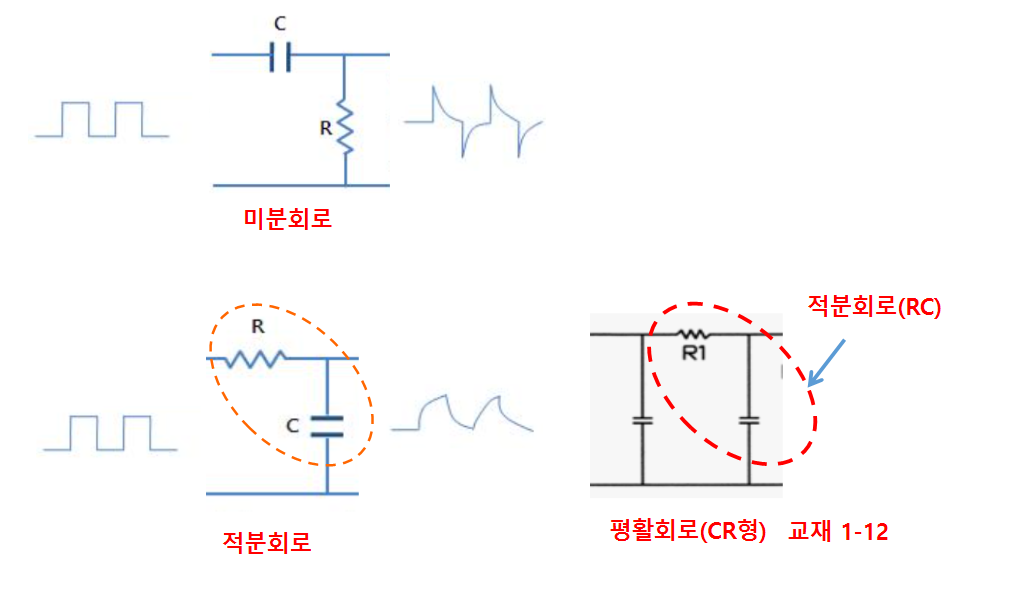

              그림으로 보면 적분회로가 평활회로의 일부로 들어가 있는것이 확인 할 수 있습니다.

    평활회로는 교류성분(리플)이 있는 파형을 직류형태로 만들어 주는 역활을 하다보니 기본적으로 출력 부하에 병렬로 콘덴서가 있어서 콘덴서가 일정 전압을 유지하는 성질을 이용합니다.

    미분회로와 적분회로의 출력 파형에 대한 설명은 디지털전자회로 제5장 2.나 미분회로와 적분회로 부분을 보시면 됩니다.

    감사합니다.





    0
  • Avatar
    byckwon
    교수님

    평활회로는 실제 DC 전원을 구성할 때 콘덴서 (전해 콘덴서로 극성이 있는것)를 용량이 좀 큰거 1개만 출력에 병렬로

    구성해도 훌륭하게 동작합니다. 만약 +전압과 - 전압 2개를 DC POWER SUPPLY 공급할 떄는 평활회로용 콘덴서가 2개

    가 필요합니다. 평활회로 후단에 정전압 REGULATOR을 달아주면 깨끗한 DC 출력을 얻을 수 있습니다.

    0
