19년도 3회차 11번 문제 질문 있습니다.

Avatar
lmj2859

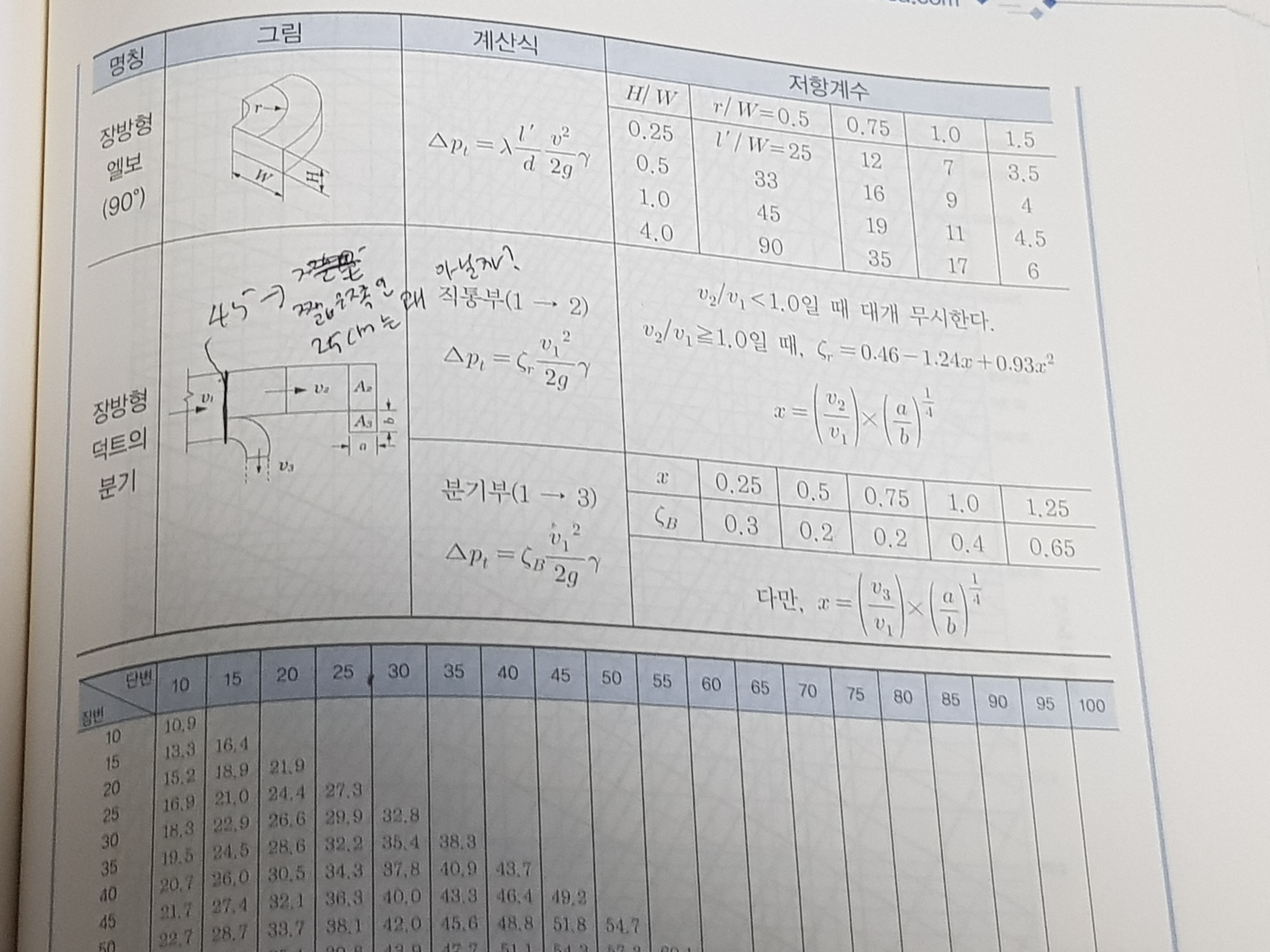

장방형 엘보와 장방형 덕트의 분기 표를 볼 때 장방형 덕트를 기준으로 하면 어느 부분이 긴 쪽인지 알 수 있죠?



그림에서와 같이 아랫변이 무조건 짧은 쪽인지 아니면 다른 조건에 의해서 아랫변이 짧는 쪽으로 선택됬는지 궁금합니다.

음... 그러니까 장방형 덕트의 분기 표에 나오는 변이 단변인 25cm가 아니라 꼭 장변인 45cm로 봐야하는 이유가 궁금합니다.

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    교수님

    안녕하십니까?

    답변드립니다.

    장방형 덕트의 장변과 단변의 위치는  주어진 표와  바람의 방향으로 결정됩니다.

    일반적으로 분기부의 경우는  두개로 나누어지는 부분이 장변이 되는 것이 일반적입니다.

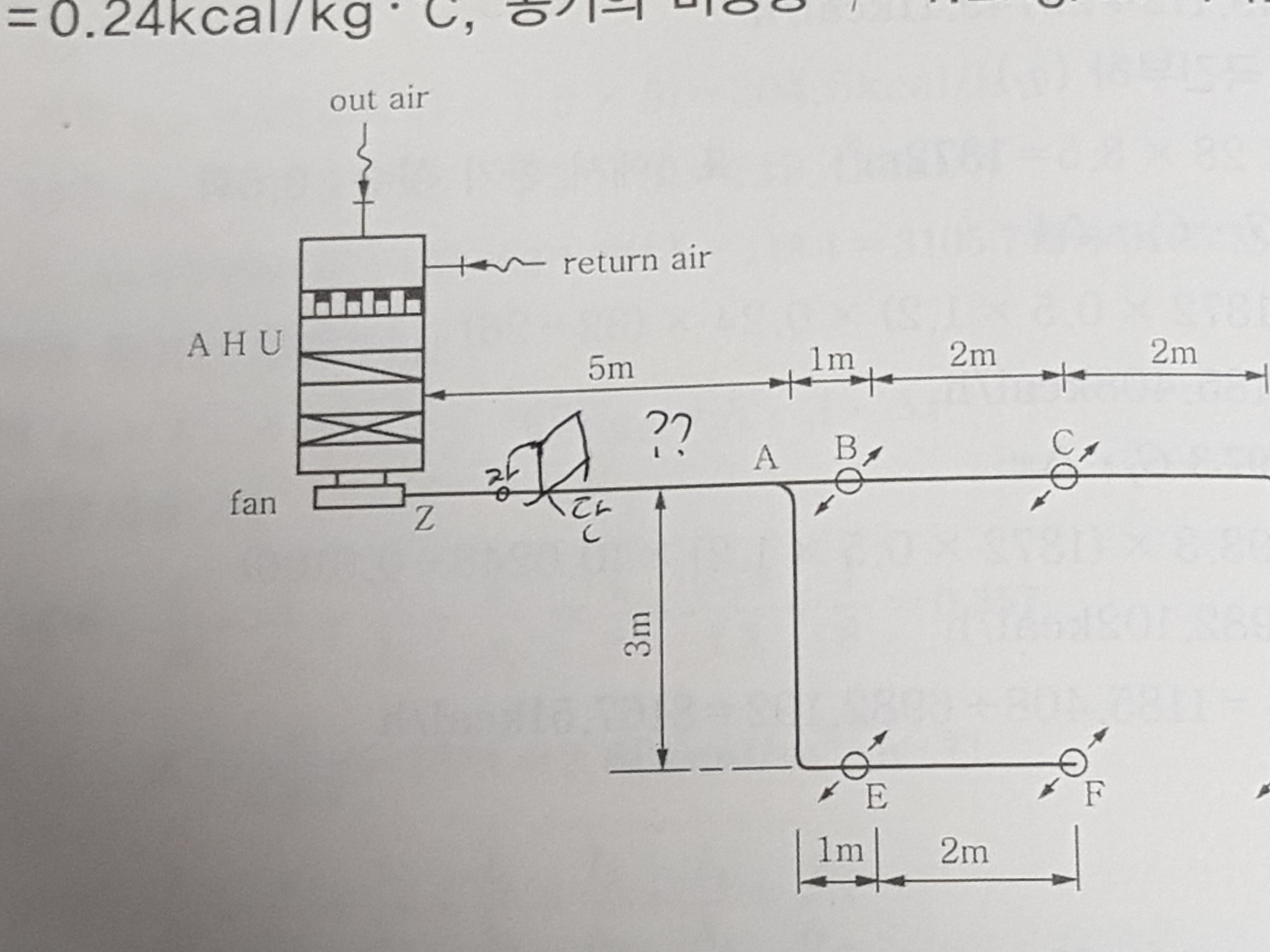

    문제의 그림은  평면도 입니다.   즉  A-B-C-D 덕트와  A-E-F의 덕트는 같은 평면상에 있는 것입니다.

    따라서  A부분은 덕트가 옆으로 누어있는 형태의 덕트입니다.

    감사합니다.

    강사 임재기
