공조냉동 기계기사 실기 360페이지 질문있습니다.

Avatar
njkimas





  • 과정명:  공조냉동기계기사 실기

  • 강사명:  임재기

08년 9월 3번 문제인데요.

소문제 4번에서 코일 단수를 구할때

F = n*P*b가 아니라

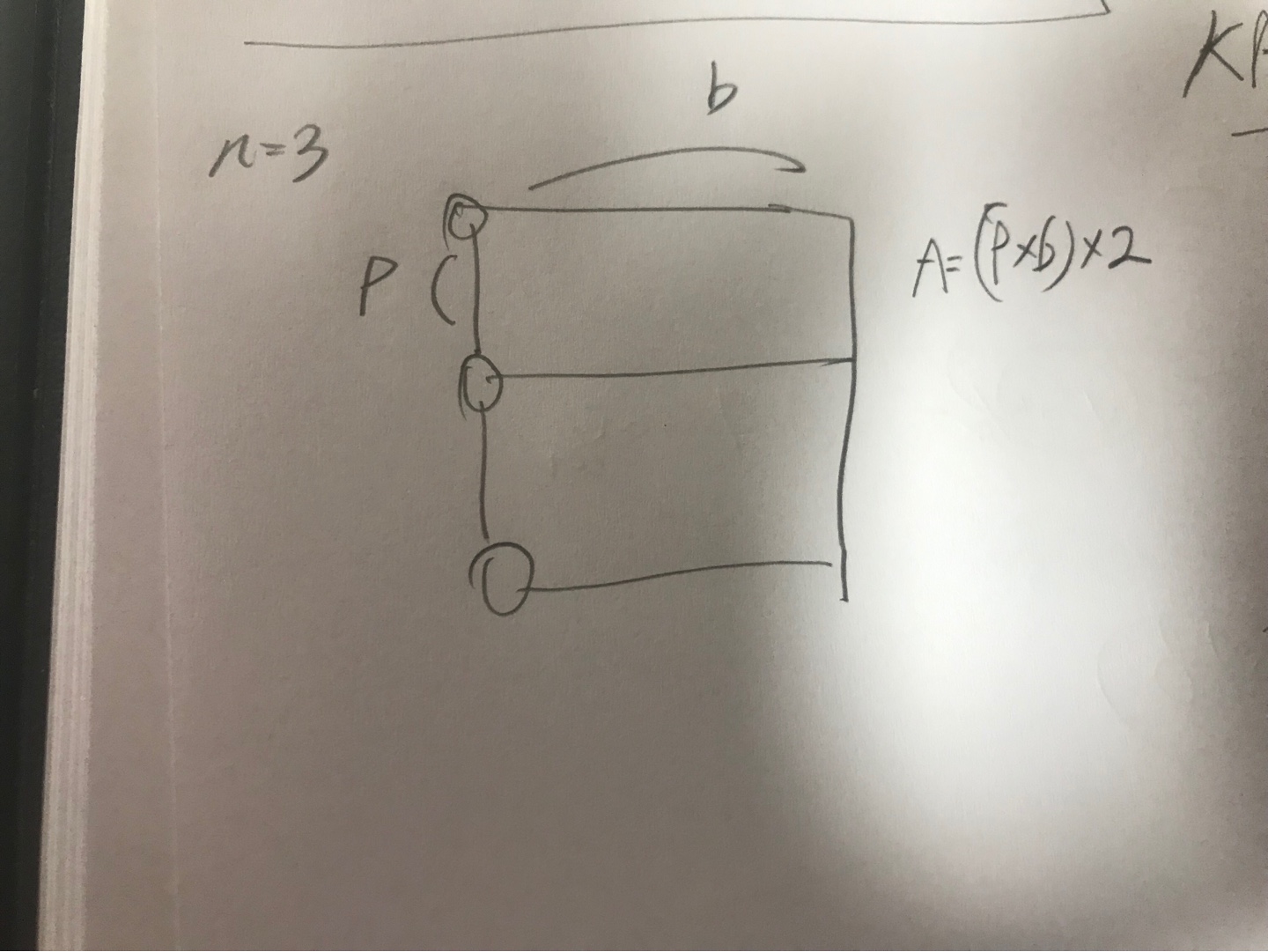

아래 그림과 같은 방식으로



면적은 (n-1) * P * b가 되어야하지 않을까요?





0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    교수님

    답변드립니다.

    코일의 전면면적(=정면면적) 계산시  코일의  단수가  3이면  길이=  2 x 피치 가 아닙니다.

     길이= 3 x 피치 가 맞습니다..

     핀코일 식 냉각기를 생각하시면 이해 하실 수 있습니다.

    냉가관을 감싸고 있는 핀( fin)이 관 밖으로 1/2피치만큼 더 나가기 때문인데  코일의 위쪽에 1/2

    아래쪽에 1/2 만큼 관보다 밖으로 더 나가게 되므로 결국  길이= 3 x 피치 가 되는 것입니다.

    감사합니다.

    강사 임재기
