공조냉동실기 10년도 2회차 2번문제 질문있습니다.

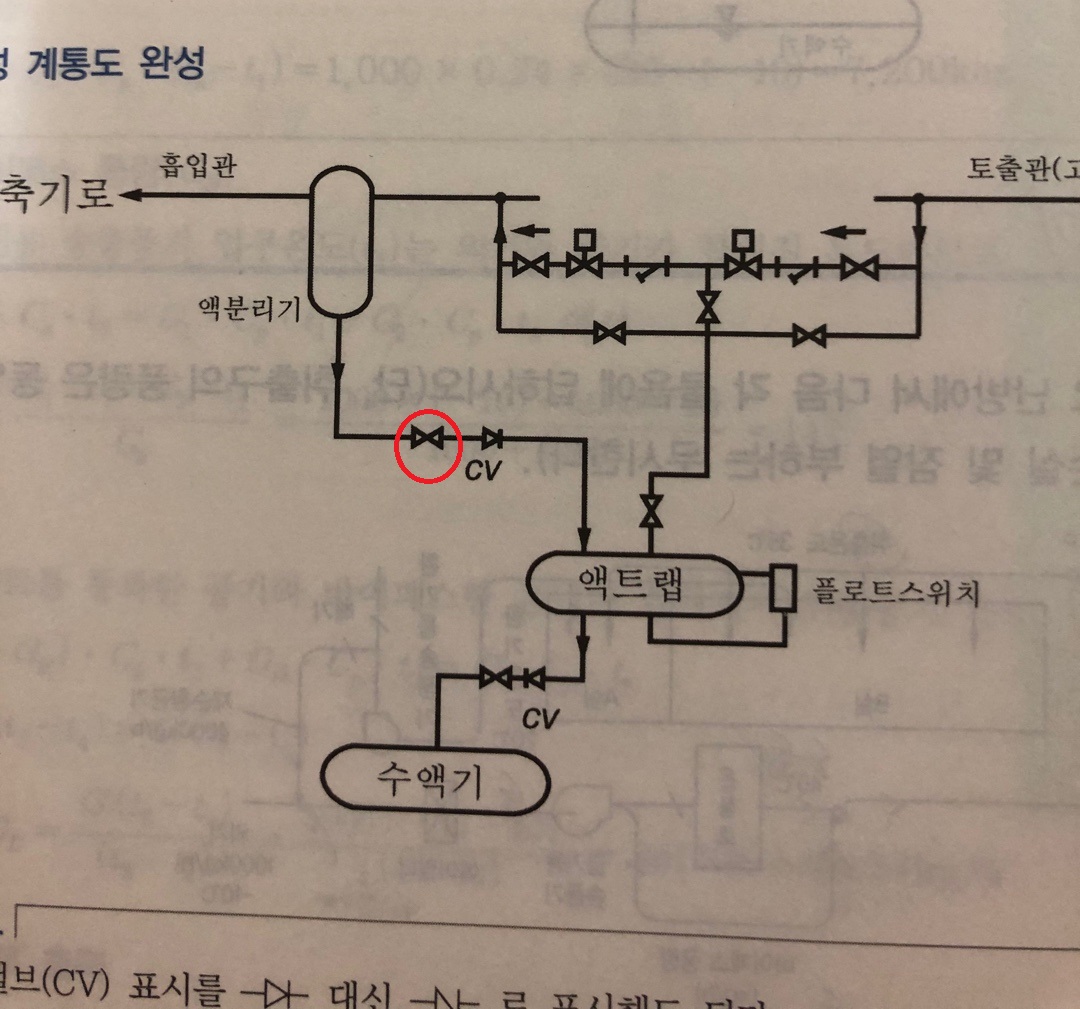

첫번째 질문. 위에 사진처럼 cv는 체크밸브로 역류방지하는 역할을 하는걸로 알고 있는데 빨갛게 동그라미친 부분의 밸브는 어떤 밸브를 뜻하고 역할이 무엇인지 궁금합니다.
두번째 질문. 19년도 3회차 11번문제(832 page) 에서 장방형엘보를 구할때 W,H를 설명해주셨는데 그 부분은 이해가 갔습니다. 다만 만약 장방향 덕트가 45x25일때 W와 H중 어떤 것이 45길이에 해당되는지 뭘 보고 판단하는 건가요??
0
댓글
답변드립니다.ㅊ
1, 빨갛게 동그라미친 부분의 밸브는 게이트밸브(스루스밸브) 인데
체크밸브가 고장나거나, 액트랩을 수리해야 할 때 밸브를 잠근후 체크밸브를 교체하거나
액트랩을 수리할 수 있는 것입니다.
2.장방향 덕트의 W와 H를 결정하는 것은 주어진 조건의 표에 나와있는 덕트를 기준으로 하며
표의 그림과 구부러진 방향을 같게 놓고 W와 H를 결정하면 됩니다.
따라서 W가 작을 수도 있습니다.
표의 장방형엘보 저항계수표에서 H/W 값이 4.0이 있는 것은 H가 W 보다 4배 크다는 의미입니다.
감사합니다.
강사 임재기
