실기시험 출제 예상문제 4번-(2)번 (2020.07.21 업데이트 하신 자료)
-
과정명: 공조냉동기계[기사] 실기 (1개월 + 10일)
-
강사명: 임재기 강사님
안녕하세요 강사님!
07.21 화요일 날짜로 올려주신 예상문제를 풀다가 문의사항이 생겨 질문 남깁니다.
기출 4번에 (2)번의 '냉각수 펌프의 전양정' 구하는 문제입니다.

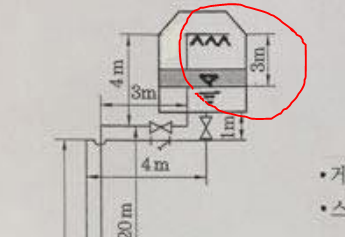

해당 문제 관련 풀이에서는 '실양정'에 대한 부분을 제외하고 직관길이, 직관 상당길이, 그외 압력손실로 전양정을 구하였습니다. 혹시 하기에 표시된 부분이 해당 냉동기의 '실양정 = 3mAq'을 뜻하는 것은 아닌가요?
2018년 6월 30일 문제 12번에 (2)번의 경우 펌프양정 H를 구하는 부분이 있습니다.
해당 부분에 대한 풀이에서는 펌프양정 계산시 H = 실양정 + 배관손실수두 + 기기저항 + 속도수두 로 풀이하였으며, 실양정을 냉각탑 내의 수위 기준 2m를 실양정으로 구분하였습니다.
질문 : 2018년 6월 30일 12번의 문제와 같이 올려주신 예상 기출문제의 전양정을 구할 때에도 실양정을 고려해서 계산해야 하나요?
아니면, 올려주신 풀이대로, 실양정은 제외하고 계산하는 것이 맞는 것인가요? (혹은, 직관길이 계산시 표시부 왼쪽 4m에 의해 실양정이 포함된 것인가요?)
항상 좋은 강의를 제공해 주셔서 감사합니다. 답변 부탁드립니다 :)
0
댓글
답변드립니다.
실양정 3m를 누락시켰네요.
3m 더하여 전양정은 16.28m 입니다.
알려주셔서 감사합니다.
강사 임재기
