2010년 4월 문제6번
선도를 그릴때 6번인 포화액선에서 왜 위로 올라가서 7번이 되는건가요?2002년 9월 2번에는 펌프가 있어서 그렇다고 생각했습니다. 강사님의 설명이 맞다면 펌프는 왜 있는 건지 모르겠습니다 또한 왜 8번이 증기선인지 모르겠습니다 8번에는 액체과 기체가 함께 있는거 아닌가요? 그렇다면 2002년 9월 2 번은 출제자가 그림을 잘 못 그렸다고 봐야하는건가요?..
4~5번 사이는 팽창벨브인가요 일반 밸브랑 모양차이가 없어서요 그리고 팽창밸브는 선도에서 항상 아래로 내려지는건가요?

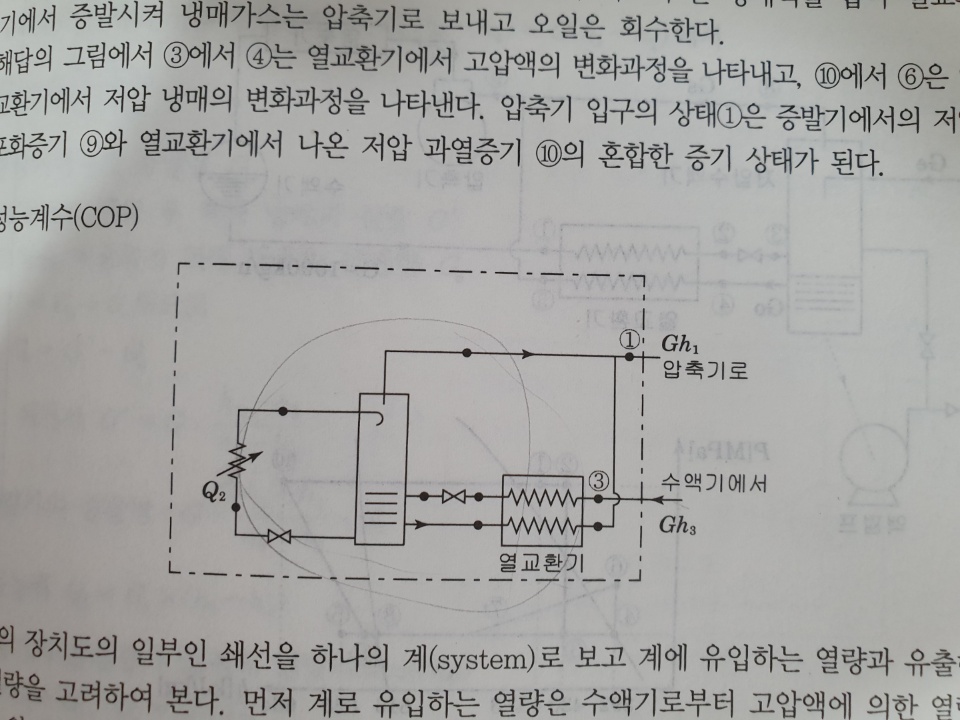

마지막으로 아래 그림처럼 다른 교재에서는 냉동능력 Qe를 구할때 점선을 하나의 계로보고 풀던데 어떤것이 맞는지 모르겠습니다 강사님책에서는 G를 1kg을 두고 답을 찾았습니다. 2002년 9월 문제야 G가 1000kg이라고 문제에 나와있으니 Gl, Gs, Ge,를 나누겠지만 이 문제는 어떠한 이유로 1kg으로 두는지 잘 모르겠습니다. 책마다 풀이가 1,2개 다른게 아니고 두 곳에 질문을해도 두곳다 맞다하니 어떤걸로 이해를 해야할지 공부하는 입장에서는 답답합니다..
0
댓글
답변드립니다.
1. 교재의 그림을 보시면 아시겠지만 저압수액기 액 높이(H) 만큼 올라간 것입니다.
장치도에서 7점이 저압수액기 아래 배관에 위치 한다고 보고 몰리엘 선도를 그린 것입니다. 즉, 7점은 액의 높이에 해당하는 압력(rH)을 받는 것입니다.
2. 8번은 증발기의 그림을 보시면 이해하실 것입니다. 증발기에서 냉매가 증발하지 않으면 8점으로 나갈 수 없는 구조 입니다. 그리고 어쩌다 예외적으로 일부 액이 나간다고 해도 다시 수액기 밑으로 내려가서 증발기로 들아와서 증발하게 됩니다. 1시간 동안을 기준으로 하면 1시간 동안 압축기에서 나온 냉매는 1시간 동안 모두가 증발한 후 압축기로 들어가야 합니다. 따라서 1 시간 동안을 기준으로 하면 8점은 모두 증기 상태여야 합니다.
2002년 9월 2 번은 냉매 순환펌프가 있습니다. 순환펌프는 증발기에서 증발되는 냉매량의 4~6배를 증발기로 보냅니다. 따라서 증발기 출구는 냉매액과 증기가 함께 나오게 됩니다.
(참고 : 이 문제도 저의 생각은 1시간 동안에 압축기에서 나온 냉매는 1시간 동안에 모두 증발해야 한다고 볼 때 1시간 동안을 기준으로 한다면 증발기 출구점인 7점의 냉매상태는 모두 증기 상태여야 한다고 생각합니다. 실제 증발열량을 구할 때는 (h8 - h4)로 구하는 것을 보시면 알 수 있습니다.그러나 실제 장치도를 보면 펌프에서 냉매을 순환시키기 때문에 7점에서 나오는 냉매는 액 + 증기 이기 때문에 선도를 그렇게 그렸다고 이해 하고 넘어간 것입니다.)
3. 우리 교재의 풀이를 보시면 4~5번 사이에 있는 밸브는 팽창벨브라고 표시되어 있습니다. 팽창밸브 입니다.
4. 이 문제는 COP를 구하는 문제이기 때문에 하나의 계로 보든지, 냉매량을 1로 보든지, 아니면 어떻게 보든지 상관이 없습니다. 직접 냉매량을 임의로 놓고 계산해 보시면 아무 관계가 없다는 것을 아실 것입니다.
5. 어떤 해석을 따를 것인지는 본인이 보시기게 논리적이라고 생각되는 해석을 따라야 하겠지요...
감사합니다.
강사 임재기
