2016년 4월 17일 1번문제 도면기호 질문입니다.

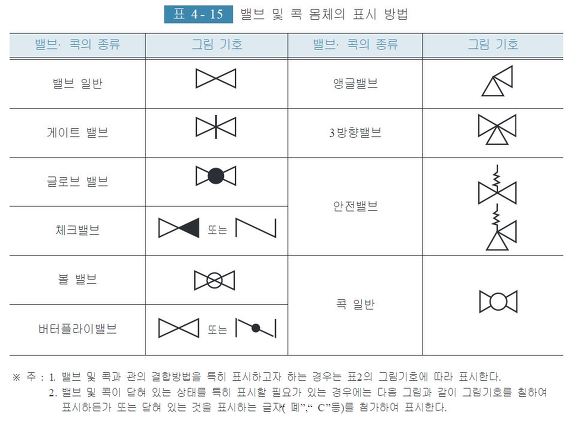

체크 벨브 표시할 때, 아래 그림과 같이 N자 말고 나비모양에 한쪽 검은색으로 칠한 기호 사용해도 무관한가요?
저는 도면을 조선배관으로 배워서, 냉동에서도 똑같은 도면기호가 사용되는지 궁금합니다.
그리고 N자 형태 체크 벨브는 방향에 따라 기호가 반대로 바뀌나요? 나비모양은 흐르는 방향으로 색칠하는것으로 알고있습니다.
늘 감사합니다.
0
이패스코리아 고객센터
환불, 배송, 모바일, 수강기간
댓글
답변드립니다.
1.일반적으로 N자를 많이 사용합니다. 유체의 방향에 따라 기호가 반대로 바뀌지는 않습니다.
2.질문의 그림과 같은 나비모양 체크밸브를 냉동 공조에서 사용하는 것을 아직까지는 보지 못했습니다. 그러나 전기의 다이오드 모양과 같은 체크밸브(449p 수액기 위 cv)는 사용하는 경우가 있습니다.
감사합니다.
강사 임재기
