덕트 풍속

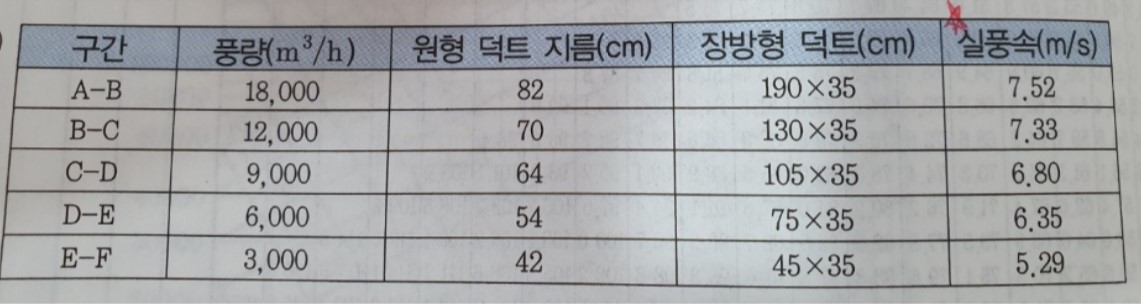

1.다른 문제들은 실풍속이 아닌 풍속을 구하라고 나와있고 이문제는 실풍속을 구하라고 나와있습니다.

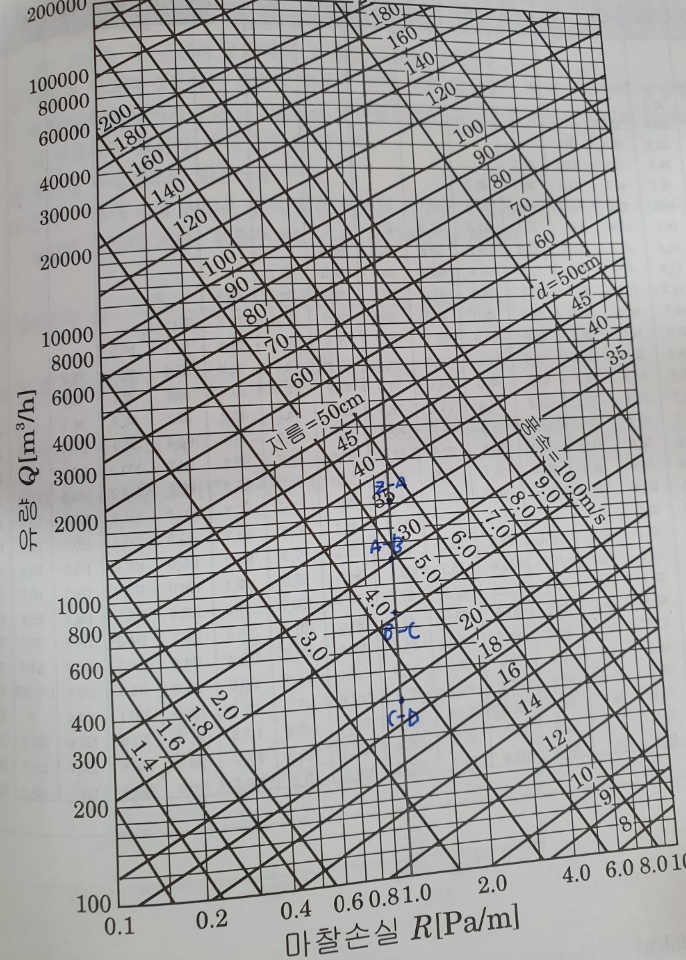

2.위 문제는 풍속을 구하라는 문제인데 사각덕트 다음의 풍속임에도 선도를 이용하여 구해야 답지의 값과 같이 나옵니다. 표에 풍량에 맞게 이어 확인해보면 답지의 값과 일치합니다.

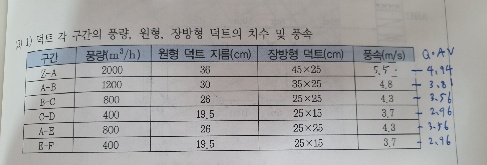

파랑색 답은 Q=AV로 구하였을 경우의 답입니다.
Q=AV로 구해야 한다는걸 저는 이패스를 통해 먼저 공부를 했기때문에 위사진의 책 출판사에 계속 질문을 하였지만 돌아오는 대답은 풍속을 구하라할떄는 그래프를 이용하여 실풍속을 구할떄는 Q=AV를 이용해야한다고 했습니다. 이해가 가지않아 제차 문의를 했지만 이 출판사에서는공단에 직접 연락을 하여 물어 보았고 풍속은 선도로 구해야한다고 답을 들었다고 답변을 받았습니다. 강사님이 말씀하신것처럼 또한 덕트 다음 풍속을 구하는 경우에도 Q=AV로 구한값과 그래프를이용하여 구한값이 이출판사에서는 대부분 같지 않습니다.
0
댓글
답변드립니다.
1. 공단에서 문제에 대한 답을 말씀해 주시는 경우는 거의 없는 것으로 알고 있습니다.
2. 저의 답변은 저의 의견이기도 하지만 보내드린 사진을 보시면 장방형덕트 다음칸의 풍속은 장방형 덕트의 단면적으로 구한 것을 알 수 있습니다. 다른 책의 경우도 보내드리겠습니다.
3. 질문의 마지막에 "강사님이 말씀하신것처럼 또한 덕트 다음 풍속을 구하는 경우에도 Q=AV로 구한값과 그래프를이용하여 구한값이 이출판사에서는 대부분 같지 않습니다." 원형덕트의 경우 그래프에서 읽은 풍속과 Q=AV로 구한 풍속이 같지 않은 것은 그래프를 정확하게 읽지 않았기 때문이라고 판단됩니다.
감사합니다.
강사 임재기

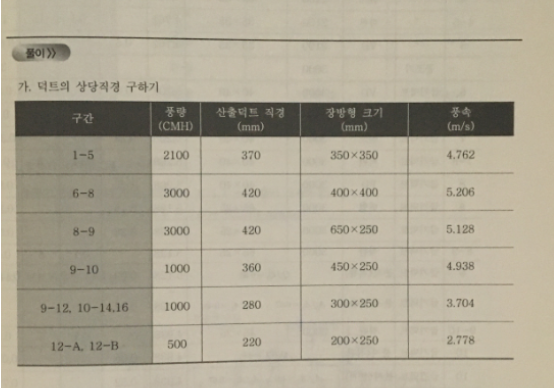

위 사진은 공조설비 설계 가이드 북에 예제로 나온 문재의 풀이 입니다.
풍속을 보시면 장방형 덕트의 단면적으로 구했습니다.
어제 보내드린 공기조화 핸드북의 예제 풀이에서도 장방형 덕트 다음칸에 있는 풍속은 장방형 덕트 단면적으로 계산 한 것을 보실 수 있습니다,
감사합니다.
강사 임재기
