2020년 2회 이중덕트 문제 질문드립니다.
-
과정명: 공조냉동기계기사
-
강사명: 임재기
안녕하세요 임재기 강사님 이번 공조냉동기계기사 3회차 준비하는 학생입니다.
다름이 아니라 이번 2회차때 이중덕트 문제가 출제되었는데요
타출판사에서 이중덕트문제를 복원한 문제가 있어 풀어보았는데, 타출판사에서 냉각코일의 풍량을 구하는 식을
냉각코일 부하 = 실내부하 + 가열코일부하 로 풀이를 풀었더라구요. 그런데 제가 생각하기론
냉각코일 부하 = 실내부하 + 가열코일부하 + 외기부하 라 생각해 직접 습공기 선도를 그리고 식을 유도해 보았습니다.
(1) 위의 두 식 중 어느 것이 맞는 식인가요??
(2) 냉각코일 부하 = 실내부하 + 가열코일부하 + 외기부하가 맞다면 제가한 방식으로 식이 도출되는 건가요?
(3) 만약 냉각코일 부하 = 실내부하 + 가열코일부하 가 맞다면 그 이유를 알려주시면 정말 감사하겠습니다.!

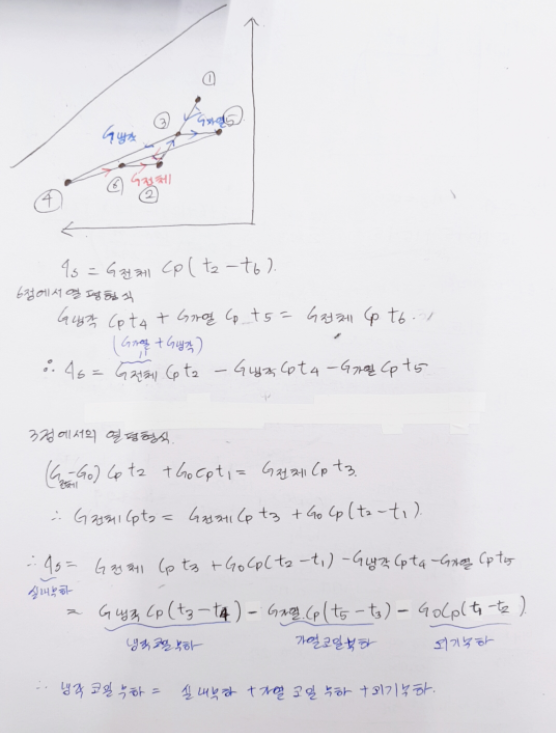

제가 생각한 방식을 밑에 사진에 첨부하였습니다.!
0
댓글
답변드립니다.
질문에 올려주신 내용이 맞습니다.
냉각코일 부하 = 실내부하 + 가열코일부하 + 외기부하가 맞습니다.
그리고 풀이 과정도 맞습니다.
감사합니다.
강사 임재기
