2012년 1회차 8번 질문입니다

leejh1505

2020년 10월 15일 13:44

p.502에서 (5)코일의 열수 구할 때 (전면적 1m2, 1열당의 외표면적)이걸 전면적 * 코일열수 N 앞에 왜 곱해주는 건가요?

1열당의 외표면적의 의미를 잘 모르겠습니다. 그림으로 설명해 주실 수 있으면 그림으로 설명해주시면 감사하겠습니다.

댓글 3개

imjaeki
2020년 10월 16일 02:02 (편집된 시간 2020년 10월 16일 02:05)

교수님

답변드립니다.

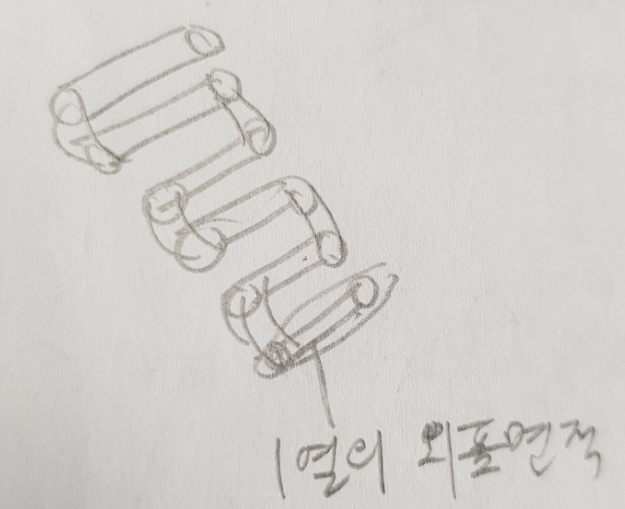

공기와 물 사이에서 열전달되는 표면적을 구하기 위해서 이며

열전달되는 표면적이 냉각코일의 외표면적이기 때문입니다.

열의 의미는 풀이 그림을 보실때 작은 글씨로 1,2.3.4.5.6 으로 표시된 것이 열입니다

즉, 이 코일은 6열 코일입니다

감사합니다.

강사 임재기

0
leejh1505
2020년 10월 16일 02:24

그러면 전열면적 = 코일의 열수 x 1열당의 외표면적으로 구하면 되는거 아닌가요? 전면적은 왜 곱해주는건가요?

앞에서 보이는 면적인 전면적을 왜 곱해주는지 모르겠습니다.

0
imjaeki
2020년 10월 16일 11:02

교수님

주어진 것이 (전면적 1m2, 1열당의 외표면적) 이기 때문입니다.

감사합니다.

0
