2017년 6월 25일 3번

Avatar
in27





  • 과정명: 공조냉동기계기사
  • 강사명: 임재기 강사님

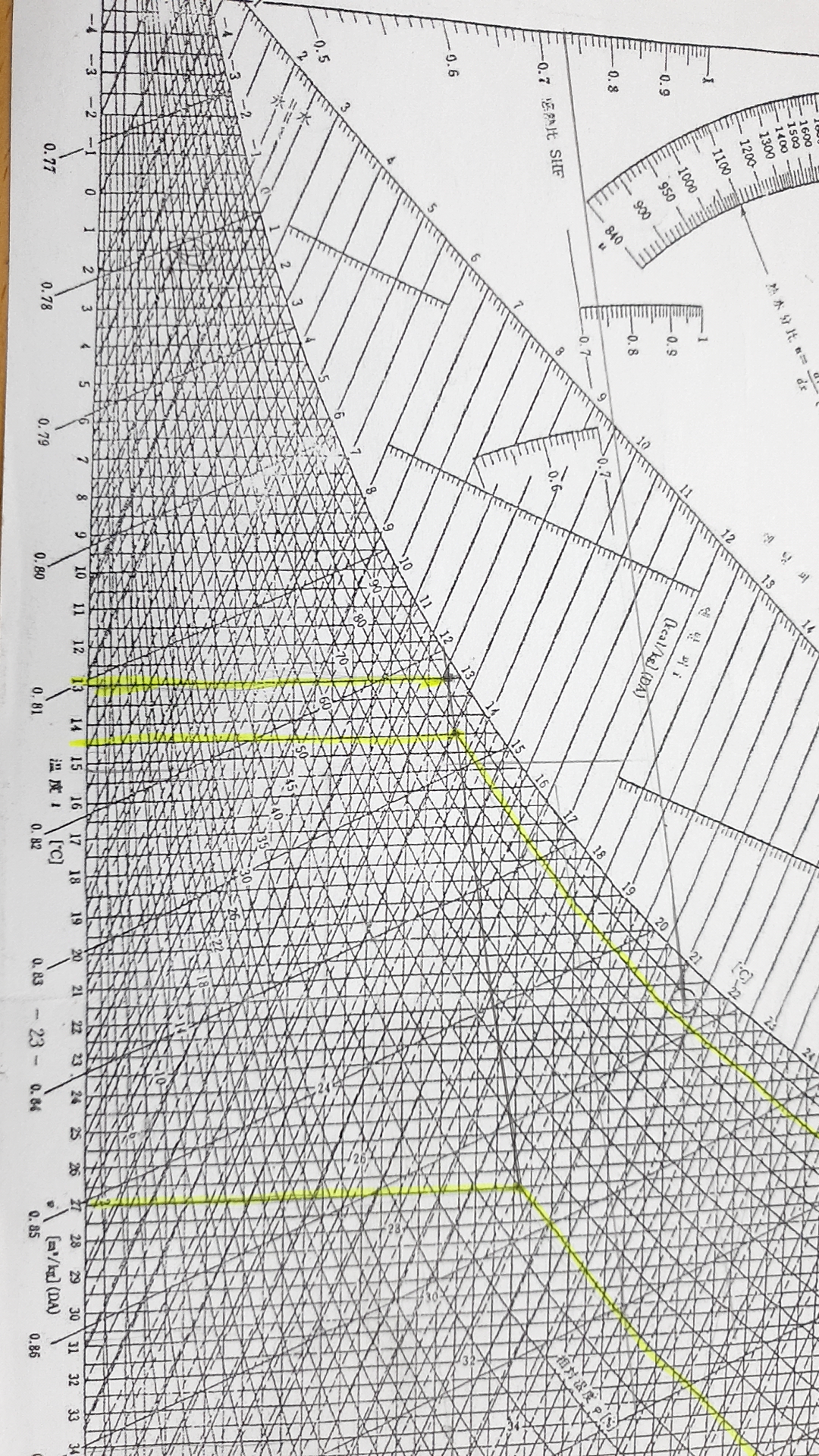

 SHF = 0.73으로 한뒤에  RH 90%와 만나는 온도는 14.5가 나오지만 13도를 그어보았을때 RH100%가 나오지 않았습니다. 어디가 잘못되었는지 혹시 선도를 읽는 점의 차이로 다르게 풀이가 되었을때 실제 시험장에서 오답으로 처리가 되는지 궁금합니다. 혹시나 선도가 잘못되었을까 책앞에 프린터된 공기선도로 작도를 해보았으나 비슷한형태로 RH95%근처로 나왔습니다.



0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    (편집된 시간 )
    교수님

    답변드립니다.

    14.5도에서 13도로 변하는 과정은 송풍기에서의 가열과정이므로  온도만 변하는 수평으로 변하는 과정입니다.

    올리신 사진의  14.5도에서 13도로 변하는 과정을 보면 수분이 감소되는 과정으로 그려져 있습니다.  수평으로 그려야 합니다.

    그리고 올리신 사진을 보면  14.5도에서 13도로 수평으로 변한다고 볼 때 상대습도가 98~99%% 정도 나오는데  실제 냉각기의 출구점이 상대습도 98~99% 나오는 경우는 거의 없습니다.  일반적으로 90% 정도 입니다.

    그리고 선도를 읽거나 그릴 때 약간의 오차는 채점관이 감안하여 채점을 합니다.

    감사합니다.

    강사 임재기
