공조냉동 실기_23년 2회차(8월 22일 시행) 문제 11번 질문드립니다.
임재기 선생님 안녕하십니까.

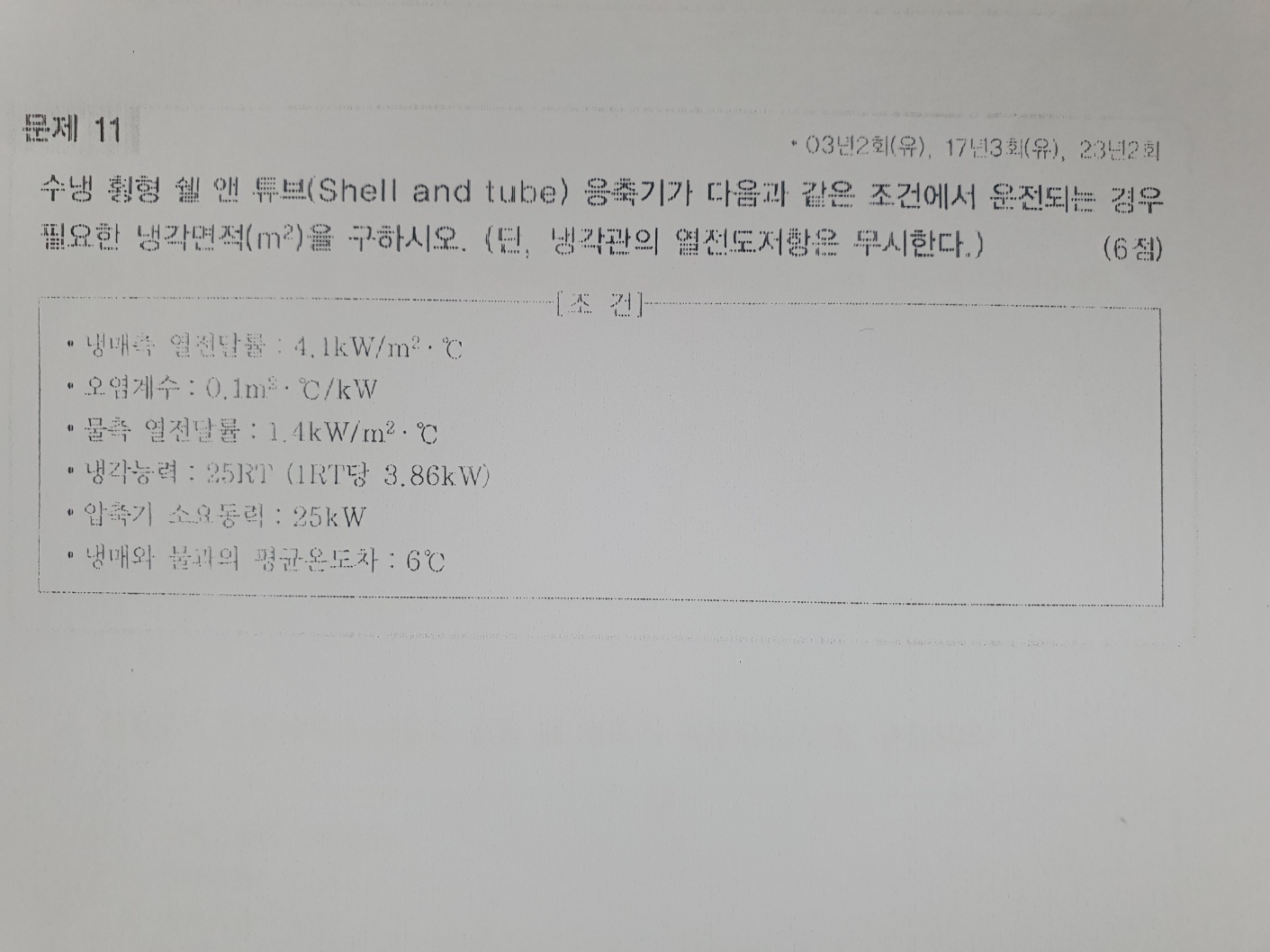

실기 23년 2회차 11번 문제 질문드립니다.
문제에서 수냉 횡형 쉘 앤 튜브 응축기라고 주어졌고,

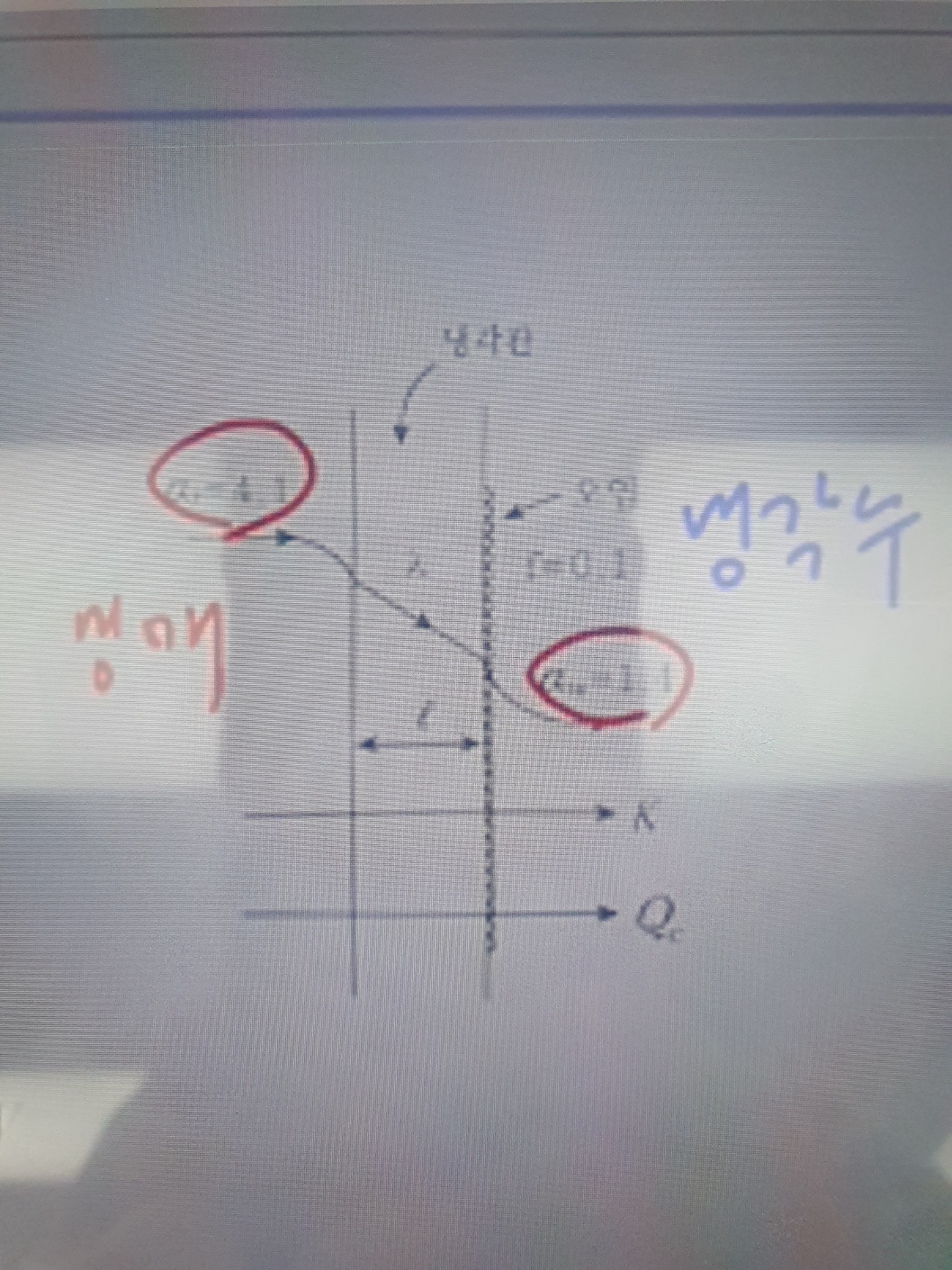

냉매와 냉각관을 흐르는 냉각수의 열관류 도식을 그리실 때,
냉각수관의 왼편에는 냉매가 흐르고, 오른편에는 냉가수가 흐르며, 이로 인해 냉각수관 오른쪽 바깥쪽에
물때가 낀다고 설명해 주셨습니다.

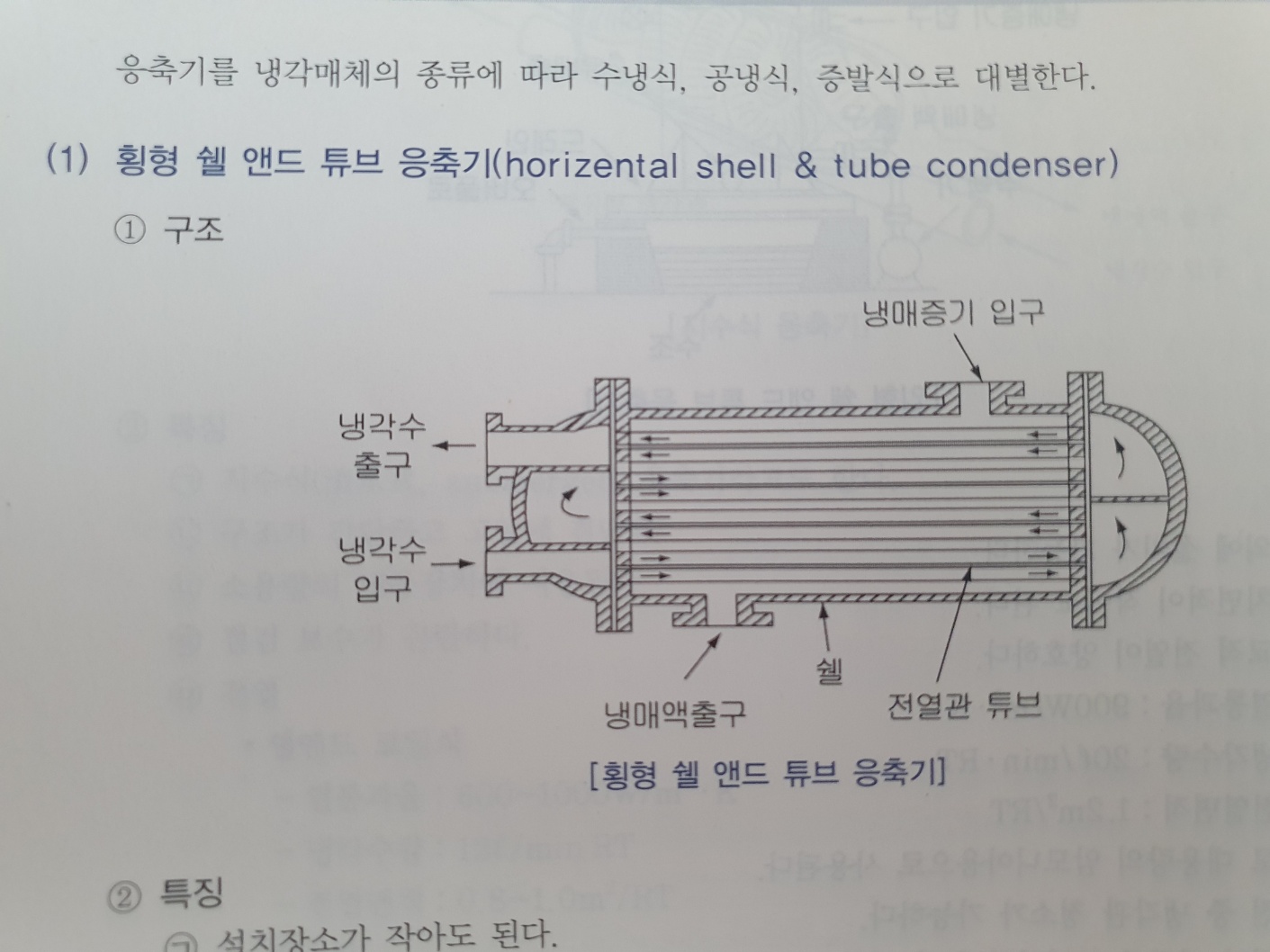

횡형 쉘 앤드 튜브는 교재의 그림에 의하면 다음과 같은 구조이고,

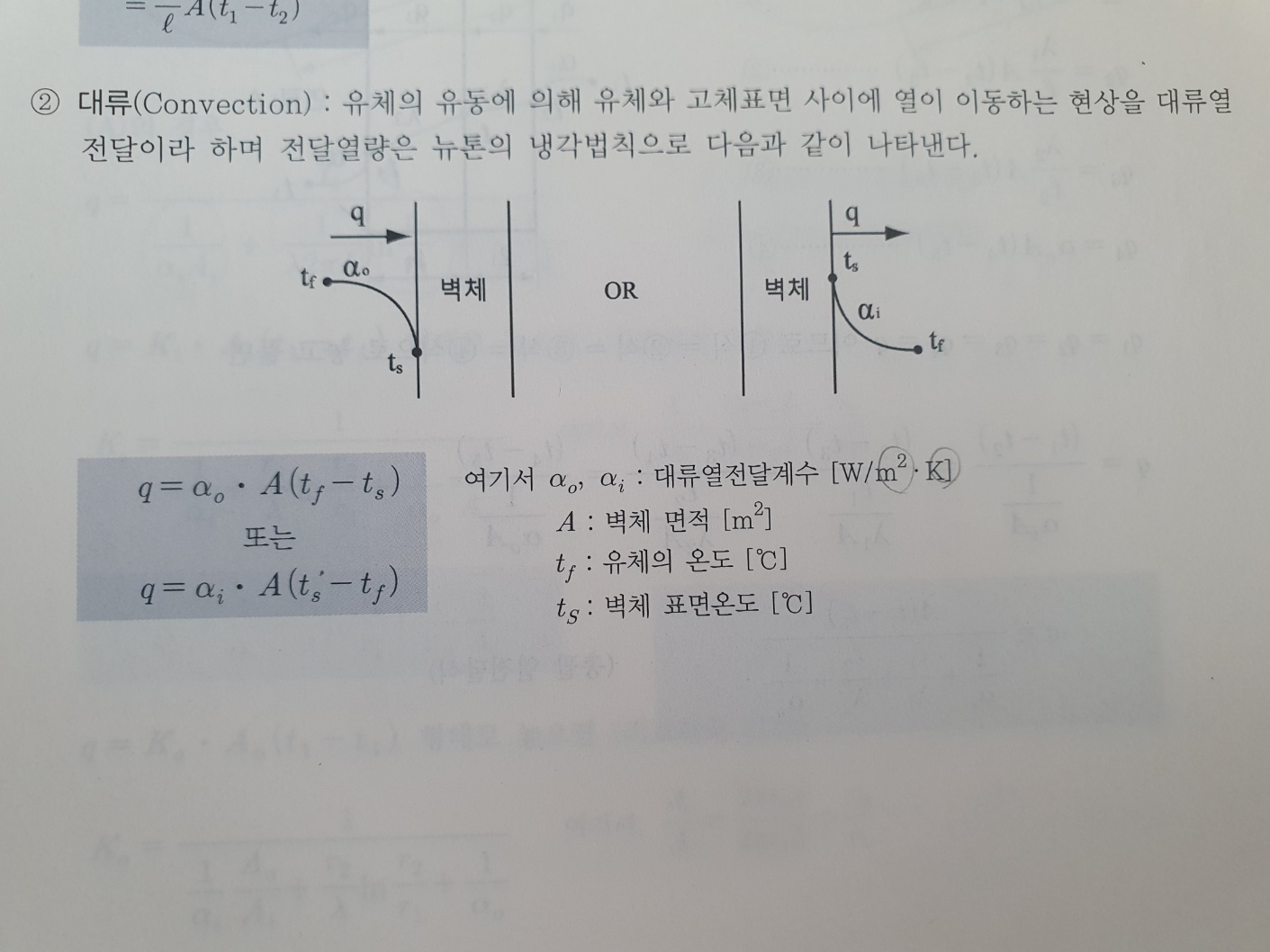

대류에 의한 열전달은 유동하는 유체와 고체표면 사이에 일어 난다고 정의 됩니다.

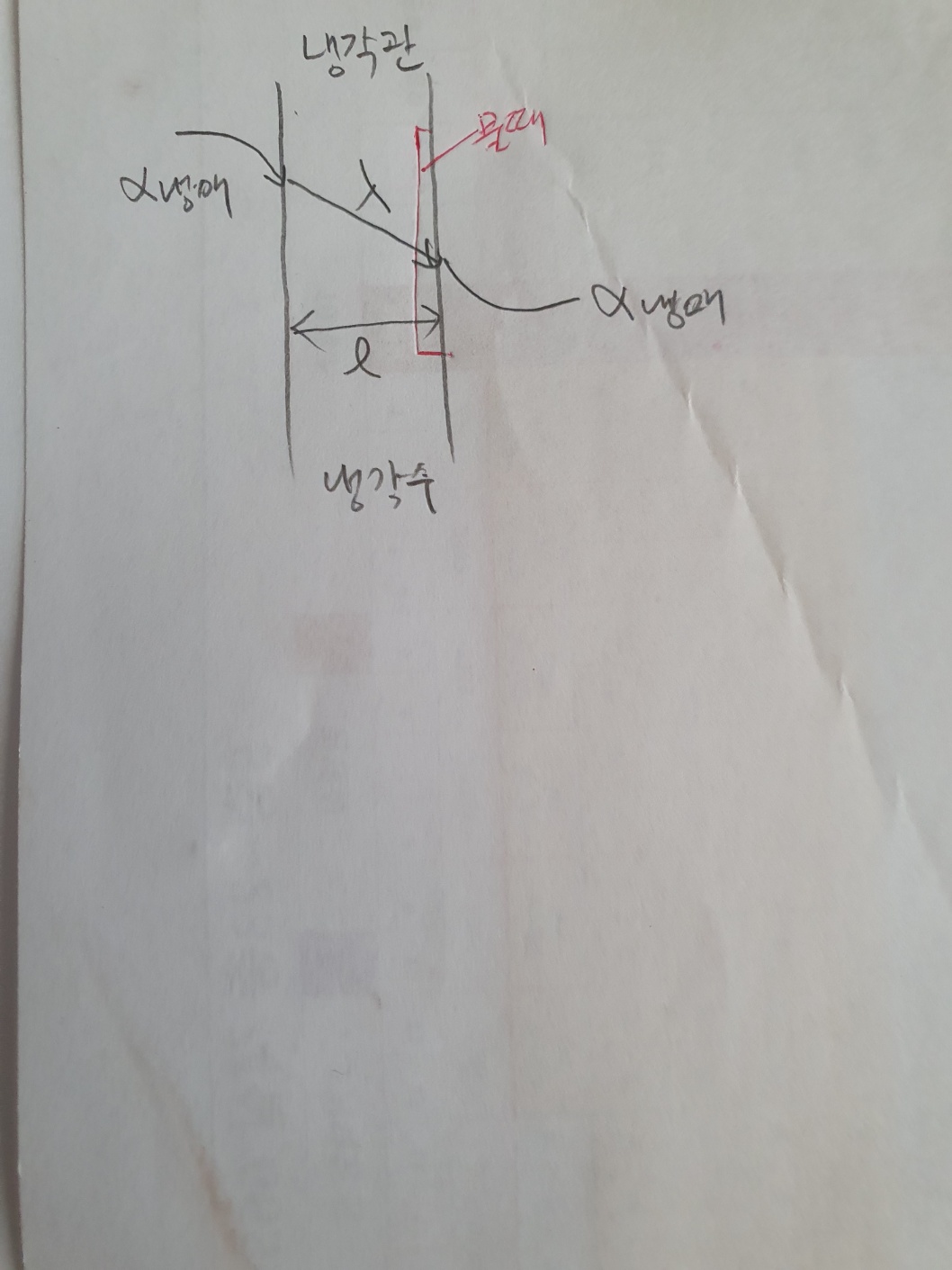

그렇다면, 냉각관에 냉각수가 흐르고, 냉각관 둘레를 감싸듯이 냉매가 흐르기 때문에,
냉매와 냉각관표면에 열교환 작용은 냉매에 의해서만 이뤄지고, 냉각관의 왼편, 오른편 양쪽에
냉매가 흐르고, 물 때에 의한 오염은 냉각수가 흐르는 냉각관 내부로 열관류 도식도가 그려져야 하는것
아닌지 질문 드립니다.
그리고, 응축기에서 열교환 되는 열관류 도식도가 냉각수관의 형상을 고려하면, 원통형으로 그려져야
할 것 같은데, 단순하게 총괄열전달 도식 유형으로 적용되는 이유도 질문 드립니다.
0
댓글
안녕하십니까?
이패스코리아 임재기입니다.
질문하신 대로 냉각관이 원형이므로 원통형 열전달식을 적용하는 것이 정확합니다.
그러나 냉각관의 두께가 얇기 때문에 평면 열전달식을 적용해도 차이가 크지 않아서
평면 열전달식을 적용하는 것입니다.
교재 35p(또는 554p,796p) 문제 풀이에 이에 대한 설명이 되어있습니다.
감사합니다.
임재기
