2012년 3회차 8번 질문입니다.

Avatar
jsg20223

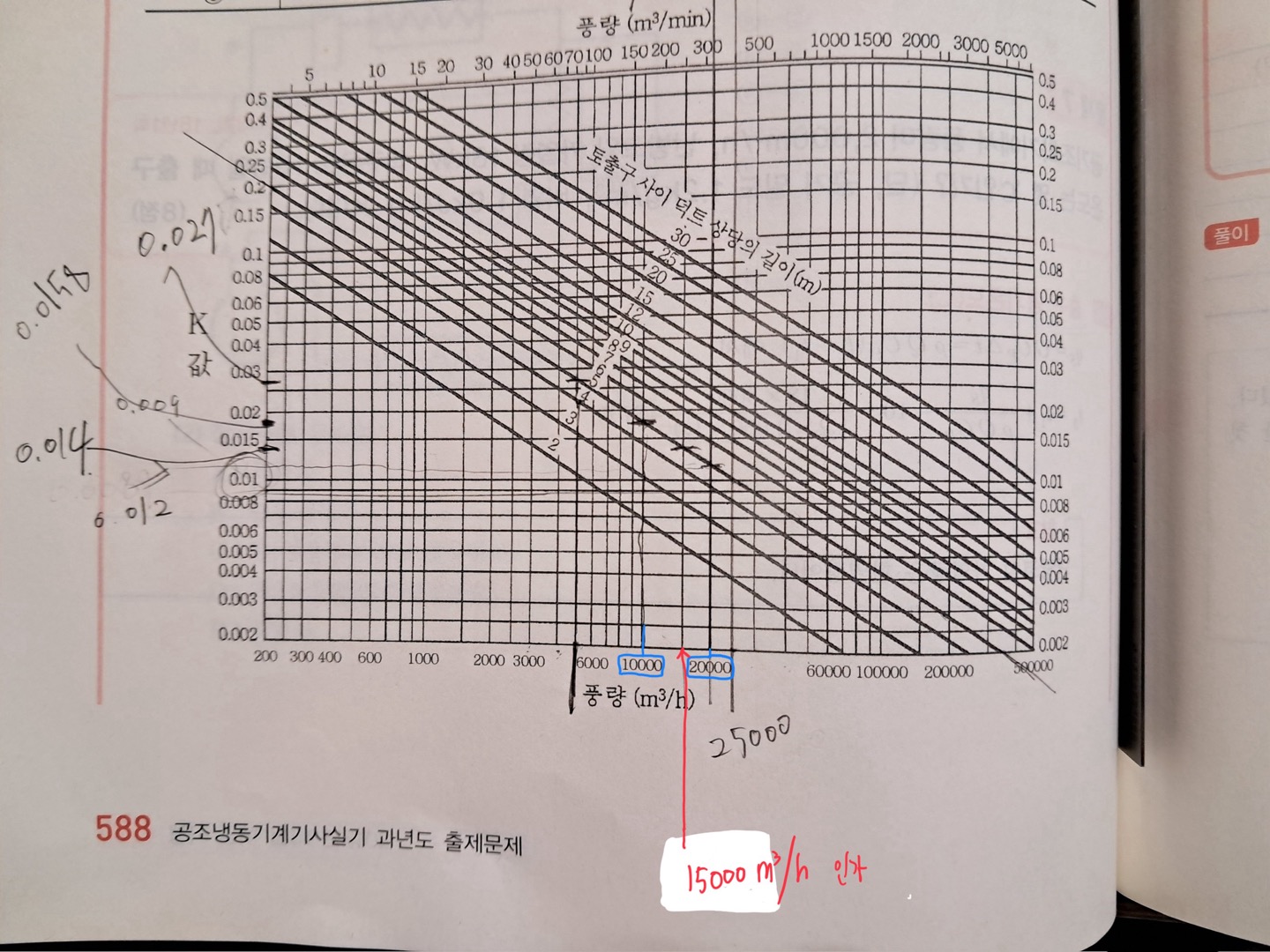

빨간 화살표로 표시한 위치가 풍량이 15000m^3/h 인가요?


15000m^3/h 의 풍량의 위치가 그림상 10000m^3/h 와 20000m^3/h 사이의 정중앙에 위치해야 하는데
약간 오른쪽(20000m^3/h쪽)으로 치우쳐져 있습니다.
(15000m^3/h인지 여쭤보는 선은 원래 그려져 있는 선이고 그 선의 풍량은 원래 적혀져 있지 않아있습니다.)

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    교수님

    안녕하십니까?

    이패스코리아 임재기입니다.

    15000이 맞습니다.

    이 그래프는 로가리즘(log값을 적용한) 그래프이기 때문에 15000값이 정 중앙에 오지 않습니다.

    덕트 및 강관 마차손실 선도도 마찬가지 입니다.

    감사합니다.

    임재기
