실기-2001년 2회차 4번 문제 - 관지름 선정 및 유속 구하는 법 질문 드립니다.
임재기 기술사님 안녕하세요.
실기 2001년 2회차 4번 문제
1) A-B 구간 수량 423.38 L/min 구한 후 마찰선도에서 관경과 유속을 마찰선도에 읽어서 구하는 법
질문드립니다.

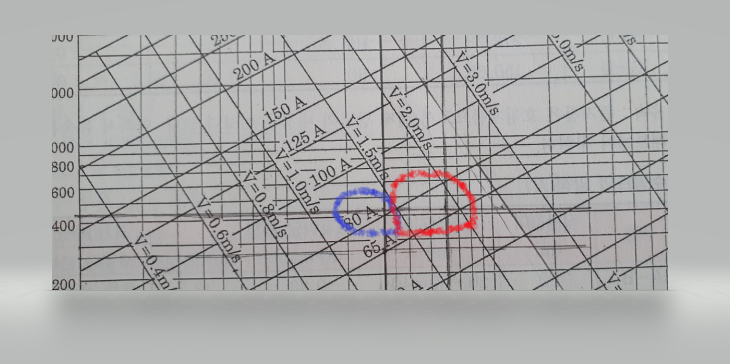

마찰선도에 423.38을 표시하고 단위길이당 마찰저항 0.3~0.6 kpa로 범위를 표시해서 보면
관경이 파란색 부분은 80A 위에서 읽히고 빨간색 부분은 80A 이하 65A 이상으로 읽힙니다.
해설에서는 432.38과 만나는 관경은 80이기 때문에 80A로 선정한다고 되어 있습니다.
저는 파란색 부분때문에(81A정도로 관경이 읽힌다고 가정) 덕트가 아닌 강관이므로 한치수 큰
100A로 관경을 선정해야 한다고 보는데 80A이상으로 읽히는 파란색 부분이 있음에도 관경을
80A로 선정하는 이유가 궁금합니다.
2) 관경을 마찰선도에서 읽어서 선정 후 유속도 마찰선도에서 읽는 것이 Q=AV 공식으로 구하는 것보다
더 정확하다고 설명되어 있습니다. 그런데 마찰선도 자체가 로그 스케일 그래프이고, 사람이 눈으로 정확하게
읽는 것은 오차가 존재하고, 또한 선생님께서 동영상에서 설명해 주실 때도 Q=AV로 구한 유속이 마찰선도에서
읽은 값하고 큰 오차가 나타나지 않음으로, 답안지에 내경은 이보다 크지만, 마찰선도에서 값을 읽는 오차를
고려하여 유속은 Q=AV를 통해서 구하였다고 적고 공식에서 구한 유속을 쓰면 안되는지 궁금합니다.
0
댓글
안녕하십니까?
이패스코리아 임재기입니다.
1. 문제의 조건에 의해 80A로 선정해도 되는데 굳이 비싼 100A로 선정할 이유가 없는 것입니다.
2. 배관의 경우는 호칭지름과 내경이 동일하지 않으므로 유속은 선도에서 구하는 것이 맞습니다.
감사합니다.
임재기
