공조냉동기계기사 실기 22년 1회 3번문제

Avatar
synkey

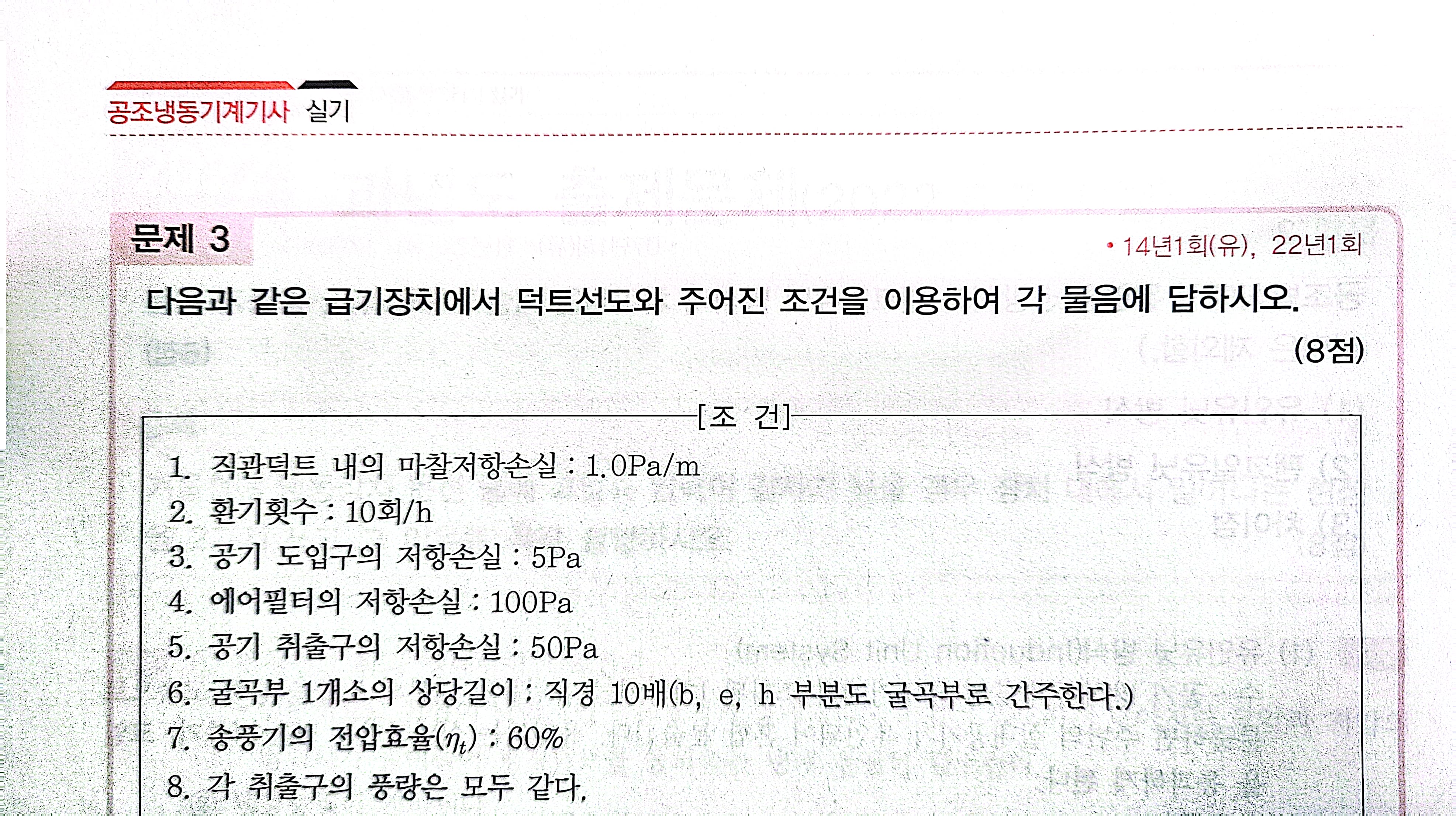

조건에 보면 굴곡부 1개소의 상당길이 : 직경의 10배 (b,e,h 부분도 굴곡부로 간주 한다 .)

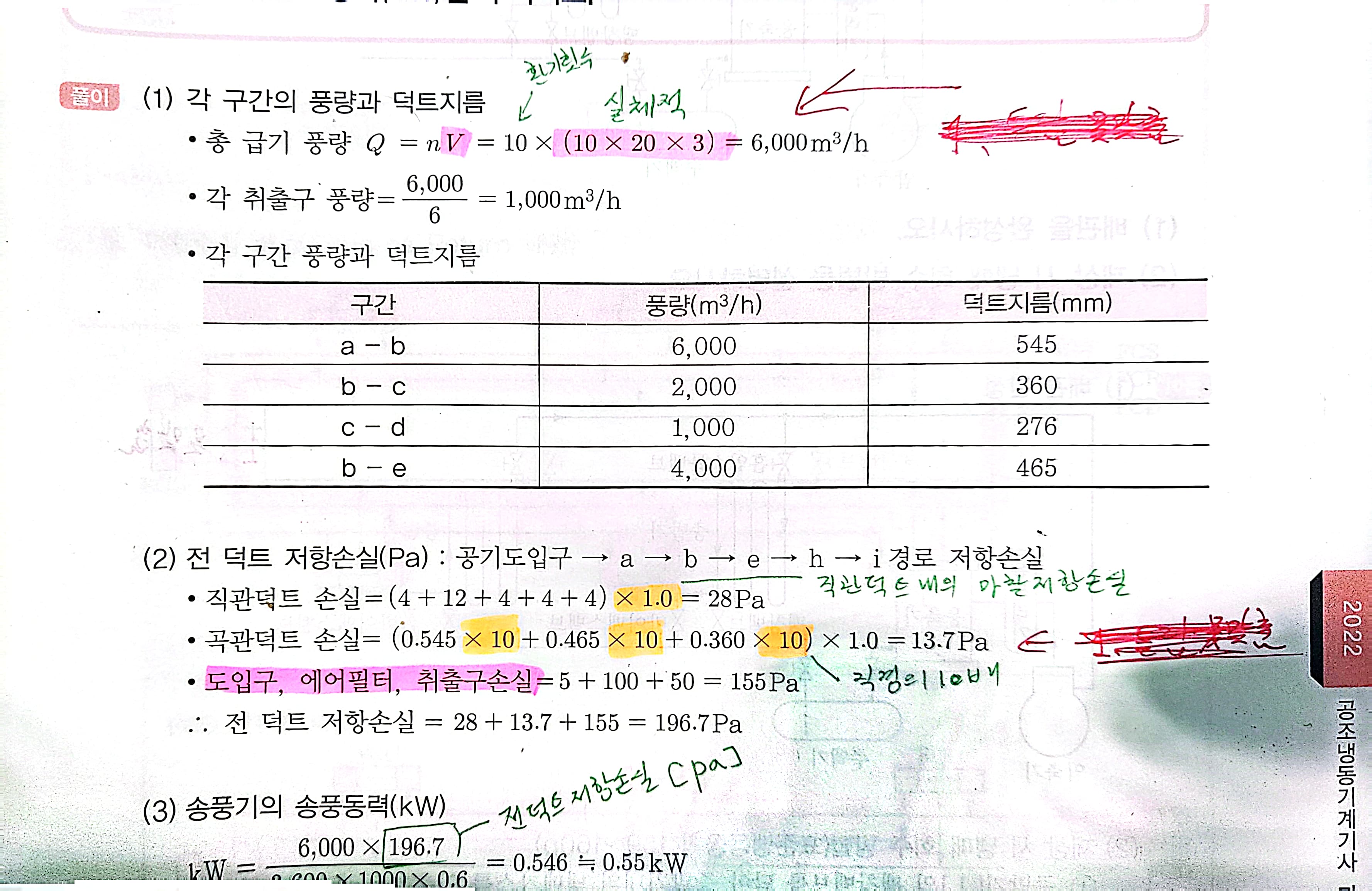

이런 조건이 주어 졌는데 풀이에 보면 b,e, h 부분의 굴곡만 계산된거 같은데 c-d부분의 굴곡은 계산을 안하는 건가요?

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    교수님

    안녕하십니까?

    이패스코리아 임재기입니다.

    덕트 마찰저항 손실은 손실이 가장큰 경로에 대하여만 구하면 된다고 여러번 설명드렸습니다.

    따라서 마찰손실이 가장큰 경로인 공기도입구- a-b-e-h-i 에 대하여만 구하면 됩니다.

    따라서 c-d경로에 대하여는 저항 손실을 구하지 않는 것입니다.

    감사합니다.

    임재기
