20년4회 6번 문제 질문입니다.

Avatar
jsg20223





1. 보일러에서 방열기로 보내는 열매는 온수인가요, 증기인가요?.
그리고 열매가 온수인지, 증기인지 판단할 수 있는 근거는 어떻게 되나요?

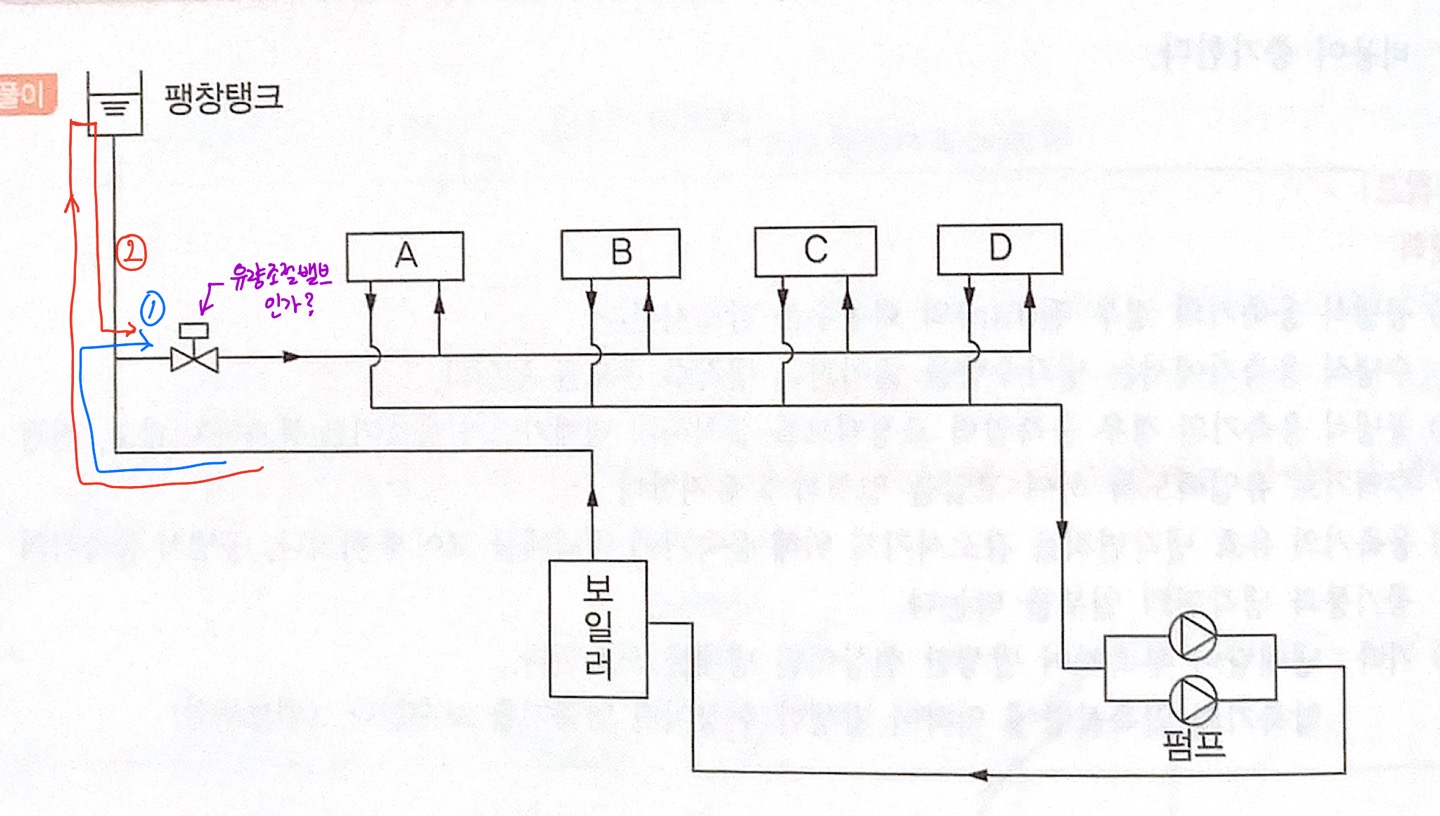

2. 보일러에서 방열기로 온수를 보낼때, 1번 경로로 온수가 보내지는지, 2번 경로로 보내지는지 모르겠습니다.

3. 보라색 화살표로 표시된 밸브는 유량조절밸브 인가요?

4. 팽창 탱크 없이 바로 보일러에서 방열기로 온수나 증기를 보내지 않고
높은 위치에 팽창탱크를 설치하는 이유가 무엇인가요?

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    교수님

    안녕하십니까?

    이패스코리아 임재기입니다.

    1.  리버스리턴 배관은 증기배관에서는 적용되지 않습니다. 따라서 열매는 온수입니다.

    2. 1번 경로로 보냅니다.

    3.  문제에서 어떤 밸브라고 설명되어있지 않지만  유량을 조절  또는 차단하는  역할을 하는 밸브라고 보는 것이 논리적입니다.

    4. 팽창탱크는 온수가 온도에 의해 팽창되었을 때 그 팽창된 온수를 팽창탱크에 도피시켜  배관의 파손을 방지 하기 위한 것입니다.

    감사합니다.

    임재기
