실기 2023년 2회 1번 질문 드립니다.
교수님 안녕하세요? 고생이 많으십니다. 다름이 아니라,
외기 부하에 관해 이론 강의와 2023. 2회 1번 문제 풀이에서 강의 내용이 달라 혼란이 와서 자세한 설명을 듣고 싶습니다.

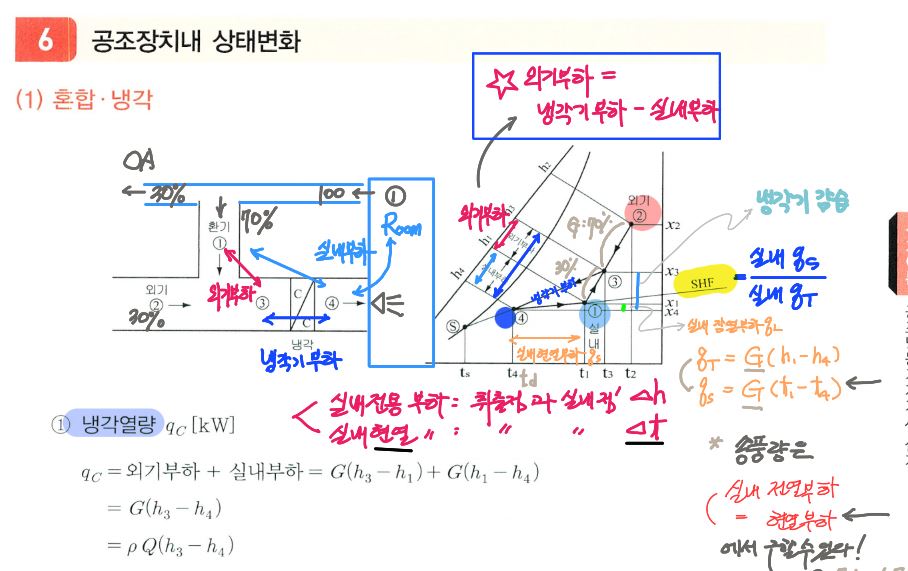

아래 그림의 파란색 박스와 선도에 “외기부하”라고 화살표(빨간색)로 표시한 부분이 “외기 부하”라고 강의한 내용을 메모해 놓았습니다.
제가 강의 내용을 이해하기는 아래 그림에서
혼합 3점은 외기(30%) 2점과 실내 1점에서 실내 쪽으로 당겨지기 때문에 실내와 가까운 곳에 위치하고
“외기 부하”는 2점과 3점이 아니라, 3점과 1점이 된다고 하셨습니다.
그런데
2023. 2회 1번 문제 강의에서는

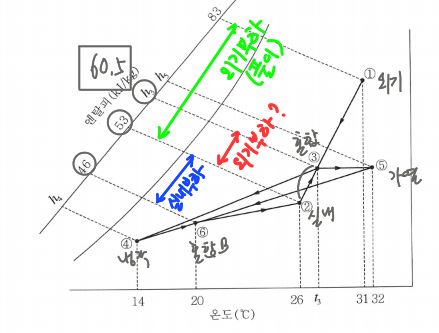

외기 1점과 최종 상태인 실내점 2점이 “외기 부하”라고 하십니다.(녹색 부분)
이론 강의 대로라면 위 그림 선도에 표시한 것 처럼 빨간색으로 표기한 부분 실내쪽으로 당겨져 있는 혼합점에서 실내점까지가 “외기 부하”가 아닌지요?

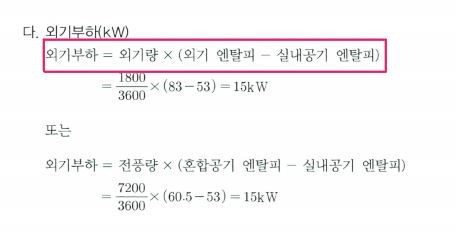

교재에는 강의 하신 것 처럼 아래와 같이 나와 있습니다.
“외기 부하”를 이론 강의에서 듣고 그렇게 이해하고 있었는데 제가 뭐를 잘못 알고 있나 봅니다.
굉장히 혼란스럽습니다.
정확히 외기 부하를 어떻게 이해하여야 할까요?
자세한 설명 부탁드립니다.
추운 날씨에 건강에 유의 하세요. 감사합니다.
0
댓글
안녕하십니까?
이패스코리아 임재기입니다.
1.외기부하의 경우 풍량을 어떤 것을 적용하느냐에 따라 적용하는 점이 달라집니다.
이론강의에서 ③ 점과 ②점 사이가 외기부하인데 이때 적용하는 풍량은 전체풍량입니다.
만약 외기량만으로 계산한다면 외기부하 = 외기량 X (외기의 최초상태 엔탈피 - 외기의 최종상태 엔탈피)로 구하면 됩니다.
즉, 외기부하 = 외기량 X (h2 - h1) 으로도 구할 수 있는 것입니다.
2. 23년 2회 문제 풀이의 경우가 적용한 풍량이 전체풍량이 아닌 외기량만 적용한 경우 입니다.
감사합니다.
임재기
감사합니다. 잘 이해했습니다.
