LC발진회로 / RC발진회로
안녕하세요 선생님.
질문 있어 남깁니다.
1. LC발진회로는 L:인덕터(유도성) + C:커패시터/콘덴서(용량성) 이면 RC발진회로는 R:저항 + C:커패시터/콘덴서(용량성)이 맞나요?
2. 수정발진회로와 PLL의 관계가 무엇인가요? 특성중 한개라는 말씀이신건가요?
3. 발진조건중 |AB| ≤ 1 이면 소멸, |AB| ≥ 1 이면 성장, |AB| = 1 이면 안정이라고 하셨는데, 소멸과 성장 조건 둘다 1과 동일함을 가지고 있는데, 그럼 두 조건은 안정이 포함된건가요?
4. 연속 변조 중 디지털변조에서 PSK만 유독 BPSK,DPSK,QPSK로 나뉘어(나뉜건지 종류인지도 헷갈립니다)있는데 다른 ASK나 FSK는 따로 없는건가요?
5. 베이스밴드와 브로드밴드차이를 알려주셨는데, 브로드밴드는 통신사에서 광고하는 그 브로드밴드를 지칭하는 말과 동일한건가요? 그럼 베이스밴드의 차기작이 브로드밴드인건가요?
답변해주시면 감사하겠습니다.
0
댓글
안녕하세요. 질문에 감사드립니다.
질문별 답변을 드리도록 하겠습니다.
[질문1]
1. LC발진회로는 L:인덕터(유도성) + C:커패시터/콘덴서(용량성) 이면 RC발진회로는 R:저항 + C:커패시터/콘덴서(용량성)이 맞나요?
[답변]
맞습니다.
LC발진회로는 L(인덕터/유도성)을 사용하여 고주파성능이 좋으나, L(코일) 외형 자체가 크기 떄문에 L을 R(저항)으로 대체하여 저주파대역에서는 RC발진회로으로 대신 사용합니다.
차이점은 공진주파수공식입니다.

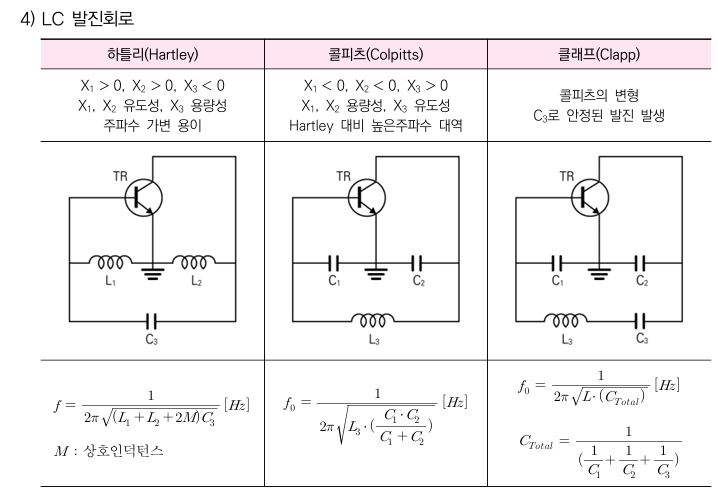

LC발진회로 공진주파수

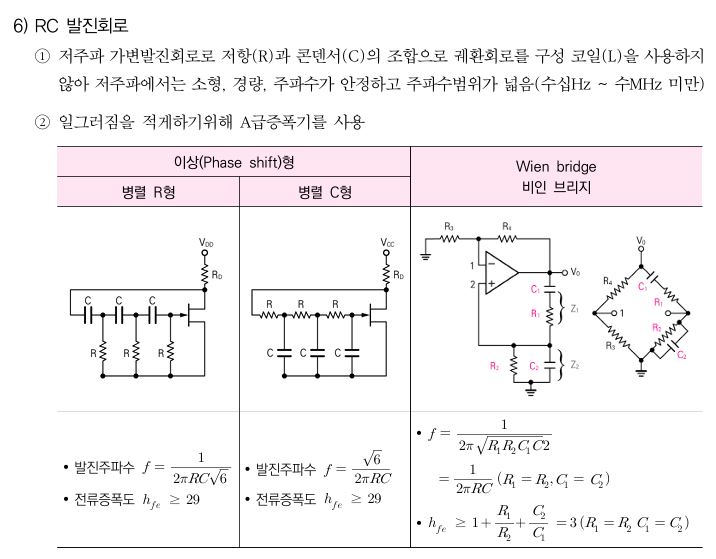

RC발진회로

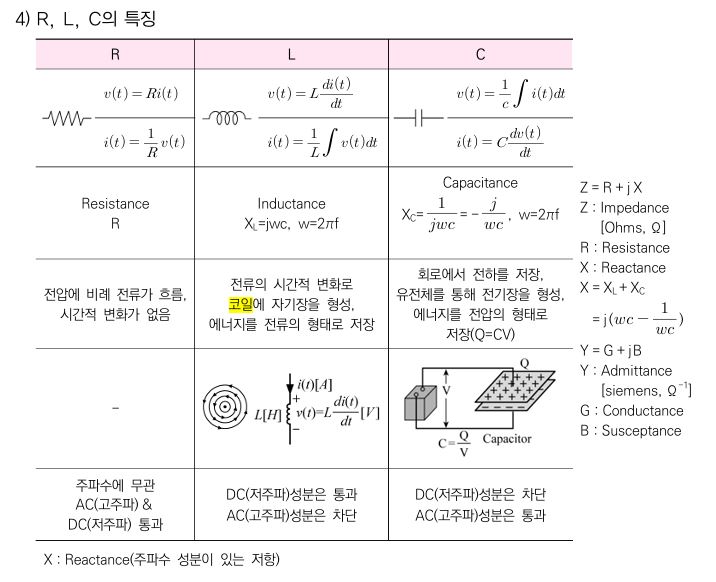

R, L, C 의 구분은
L은 L:인덕터(유도성), C:커패시터/콘덴서(용량성)입니다.
감사합니다.
[질문2]
2. 수정발진회로와 PLL의 관계가 무엇인가요? 특성중 한개라는 말씀이신건가요?

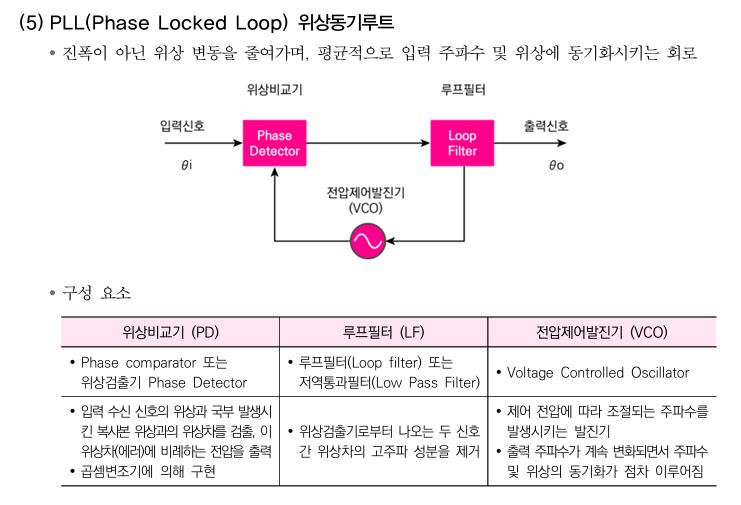

[답변2]

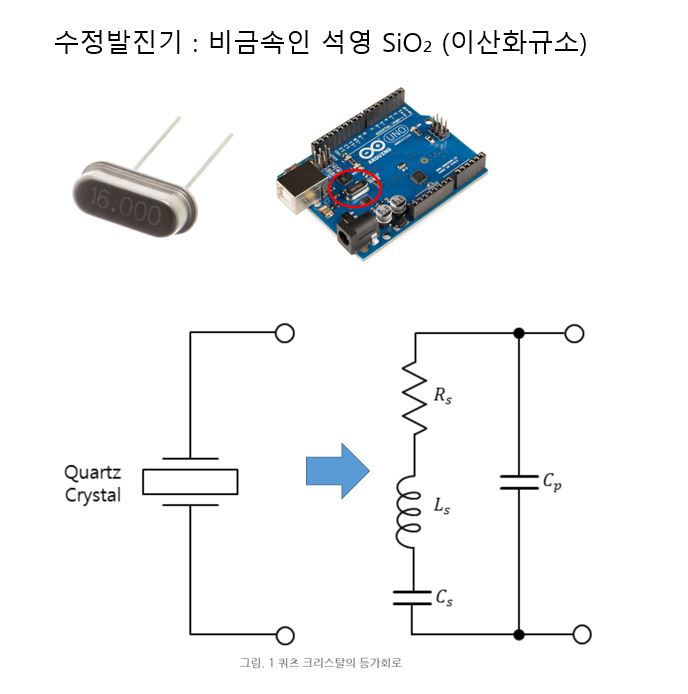

수정발진회로 단순히 석영 조각을 회로에 넣으면 훌륭한 발진회로기능을 해서 과거에 많이 사용해 왔습니다.
하지만 발진주파수 가변 및 합성이 어렵고, 주파수 조정이 어려워 지금은 PLL회로를 이용하여 기존의 수정발진기 대신 PLL회로를 이용합니다.
시험문제는 요즘은 발진회로에서 문제가 나면, PLL회로 구성요소가 주로 출제됩니다.
감사합니다.
[질문3]
3. 발진조건중 |AB| ≤ 1 이면 소멸, |AB| ≥ 1 이면 성장, |AB| = 1 이면 안정이라고 하셨는데, 소멸과 성장 조건 둘다 1과 동일함을 가지고 있는데, 그럼 두 조건은 안정이 포함된건가요?
[답변]
제 책오류를 수정합니다.
** 당초 **
|AB| ≤ 1 이면 소멸, |AB| ≥ 1 이면 성장, |AB| = 1 이면 안정
** 변경 **
|AB| < 1 이면 소멸, |AB| > 1 이면 성장, |AB| = 1 이면 안정
보다 오류없는 내용이 되도록 노력하겠습니다.
제가 오류가 없다고 자신했는데, 다시 한번 전반적으로 오류를 재검토해 보겠습니다.
질문에 다시 한번 감사드립니다.
[질문4]
4. 연속 변조 중 디지털변조에서 PSK만 유독 BPSK,DPSK,QPSK로 나뉘어(나뉜건지 종류인지도 헷갈립니다)있는데 다른 ASK나 FSK는 따로 없는건가요?
[답변]

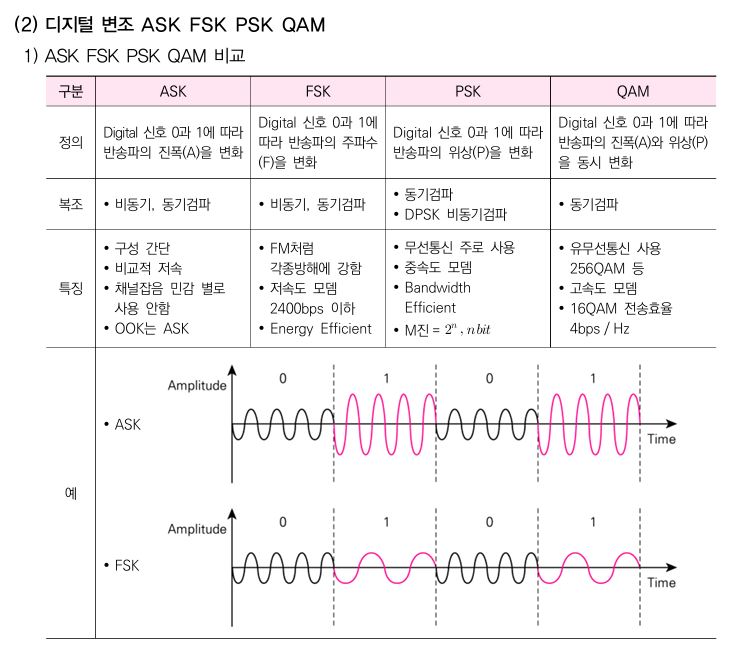

디지털변조의 종류는 ASK, FSK, PSK, QAM이 있으며

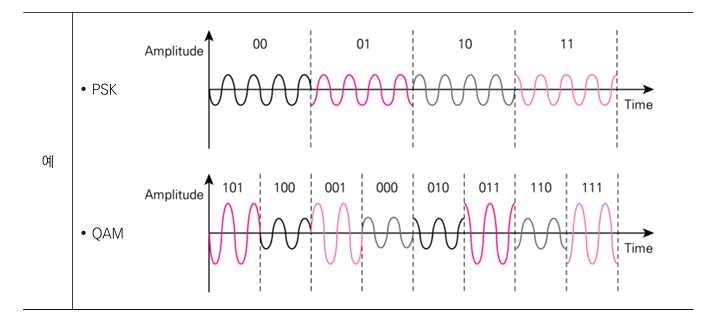

PSK 방식중 BPSK, DPSK, QPSK 등이 있습니다. 현실적으로 무선에서 많이 사용했던 방식이 PSK방식을 많이 사용해왔고, 지금은 고속의 속도로 인해 QAM방식이 늘어나고 있습니다.
1. PSK에서 특이 한것은 일반적으로 PSK는 ASK, FSK 대비 기본적으로 동기식으로 하는데, DPSK는 유일하게 PSK방식에서 수신부에서 비동기식으로 가능한 변조방식이여서 수신부가 더 간단하게 구현이 가능합니다.
디지털변조 구분은 필기 이론편 P46 ~ 47페이지 내용입니다.
기본적인 사항으로 반드시 이해가 필요합니다.
이해가 안되는 부분은 추가 질문을 부탁드립니다.
감사합니다.
[질문5_1]
5. 베이스밴드와 브로드밴드차이를 알려주셨는데, 브로드밴드는 통신사에서 광고하는 그 브로드밴드를 지칭하는 말과 동일한건가요? 그럼 베이스밴드의 차기작이 브로드밴드인건가요?
[답변]
네 통신사에서 얘기하는 광고하는 브로드밴드와 동일한 말입니다.
조금 자기 통신사의 서비스가 광대역 기반으로 고속이다 그런 내용으로 이해하시면 됩니다.
[질문5_2]
그럼 베이스밴드의 차기작이 브로드밴드인건가요?
[답변]
일반적으로 보변 베이스밴드 기반 대비 브로드밴드 기반이 광대역 기반이긴 합니다.
하지만 꼭 그렇게 볼 수는 없습니다.
그 변화는 광케이블의 보급이 사용자 구간까지 확대 되면서 광케이블 특성상 그냥 베이스밴드신호로 보내도 신호감쇠가 미미합니다.
광케이블 싱글모드 기준
- 0.1~0.2dB/Km 손실

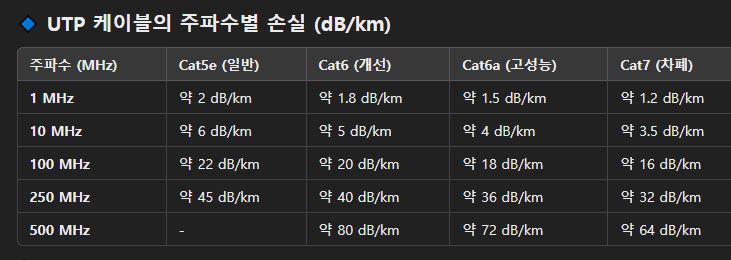

동케이블 UTP

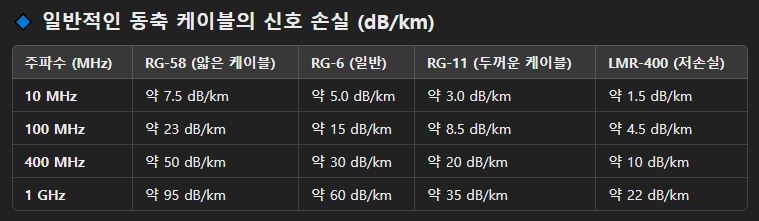

동축케이블
그러다 보니 우리가 사용하는 인터넷을 제공하는 수많은 스위치, 라우터는 gigabit ethernet이 그냥 광기반에서 베이스밴드 방식으로 이더넷 프레임을 전달합니다.
광케이블이 사용자까지 보급되면서 통신서비스의 많은 부분을 변화시키고 있습니다.
감사합니다.
모든 질문에 성의있는 답변 감사합니다.
사실 제가 무선설비기사를 근3년간 공부중에 있어서(계속 과락) 최근 다른 방법으로 문제를 타개할 법을 찾다가 정통기 이론공부를 하고 있습니다. 여태까지 기출문제 10개년치 이상을 암기하고 이론을 무시하는 식으로 공부했지만, 이젠 처음부터 다시 시작한다는 태도로 임하고 있습니다. 또한 아직 한참 초반구간이지만, 생각보다 많은 부분이 무선설비기사와 겹쳐 저도 모르게 비교하고 공통점을 찾다보니 여태 무시하고 넘어갔던 부분들을 다시 집어가며 선생님께 여쭤보게 되는것 같습니다. (물론 다음 분기에는 정통기 취득이 목적입니다.)
앞으로 궁금점이 있으면 질문 드릴 예정이오니, 자칫 저도 모르게 기분나쁘실수 있는 질문을 드려도 단지 무지하고 막힌 벽을 넘기고자 하려는 학생이니 이쁘게 봐주시면 감사하겠습니다.
안녕하세요. 질문에 항상 감사드립니다.
공부 관련 항상 어떤 질문도 감사하게 생각합니다.
기출문제 아무리 많이 봐도 개념을 안잡으면 조금만 변형해도 대응이 어렵습니다.
개념과 해당 주제별 용도등에 기본적 이해가 반드시 필요합니다. 혼자서 나무를 그리듯 어떤 항목이 나무뿌리 역할을 하고, 어떤 항목은 나무 가지와 나뭇잎 역할을 합니다.
모르면 반드시 이해를 하고 개념을 잡고 넘어가시길 바랍니다. 그러다 보면 어떤 문제를 접근할때 어떤것은 반드시 알아야 할 기본적 문제이고, 어떤 문제는 몰라도 부담되지 않는 꼭 필요치 않은 문제임을 구분할 수 있습니다.
정보통신기사가 아니더라도 무선설비기사 관련사항도 질문을 하시면 답변드리겠습니다.
무선설비기사를 갖고 있어 무선에 대해 조금 말씀드리면,
1. 무선 구성도 1. 송신부 2. Freespace 자유공간(안테나공학) 3. 수신부에 대한 이해 필요
2. 안테나 개념이해
- dB, dBW, dBm 개념 정리(절대레벨, 상대레벨)
3. 변복조 개념이해
4. 실기단계는 스미스챠트와 계측기 사용했는데, 요즘도 스미스챠트를 하는지 모릅니다.
감사합니다.
