동/동축/광케이블
안녕하세요.
광케이블 종류 및 색상 관련 질문드립니다.(교재83PG)
1. OS1과 OS2 차이가 장/단거리로 알고있는데 맞나요?
2. 인강 자료 화면중 LC 타입에서 OS1이 파랑/ OS2가 초록으로 나와있는데 (둘 다 케이블 색상은 노랑) 인강 11교시 20:11 에서 케이블 색상은 노란색이긴 하나 LC커넷터 색상은 파랑으로 나와있는데 그럼 OS1 아닌가요? 혹시 큰 상관 없는건가요?
3. 각 케이블 종류 중 동케이블 커넥터는 카테고리에따라 커넥터가 다른데, 동축케이블은 종류에 상관 없이 BNC/N형/SMA형/MN타입/MN타입등을 사용하는건가요? 광케이블도 MMSI/MMGI/SMSI 종류에 상관 없이 같은 커넥터를 사용하나요?
4. 광케이블 커넥터 종류가 LC와 APC가 있다고 하셨는데 GBIC은 뭔가요? 스위치에 자주 꼿아 썻는데.. 커넥터가 아닌가요?
0
댓글
안녕하세요. 질문에 감사드립니다.
개별로 답변드리겠습니다.
[질문1]
1. OS1과 OS2 차이가 장/단거리로 알고있는데 맞나요?
[답변1]
네 맞습니다.
하지만 둘다 멀티모드와 비교하면 “장거리”이고요.
싱글모드내에서 OS1과 OS2를 비교하면 OS1이 OS2 대비 단거리, OS2는 장거리의 특성을 갖고 있습니다.
일반적으로 OS1은 거의 사용안하고 현장에서 싱글모드면 OS2를 사용합니다.
굳이 OS1을 쓰려면 건물 단거리용으로 사용할 수 있습니다.

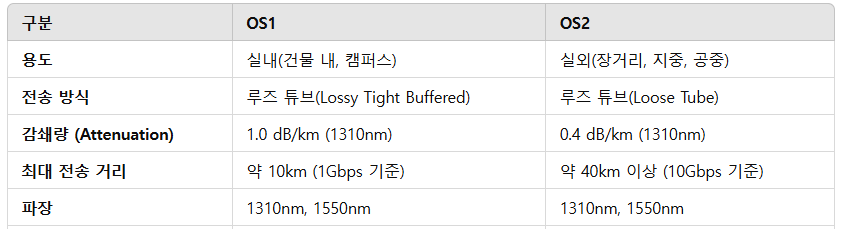

싱글모드 OS1과 OS2 비교

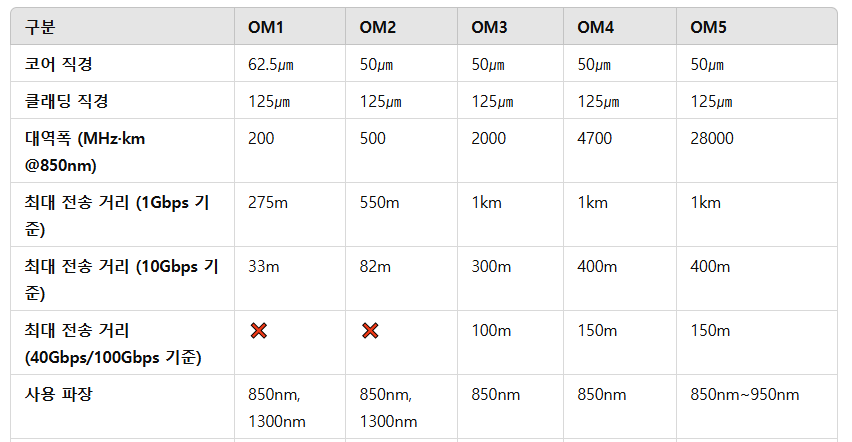

멀티모드 OM1 ~ OM5 비교

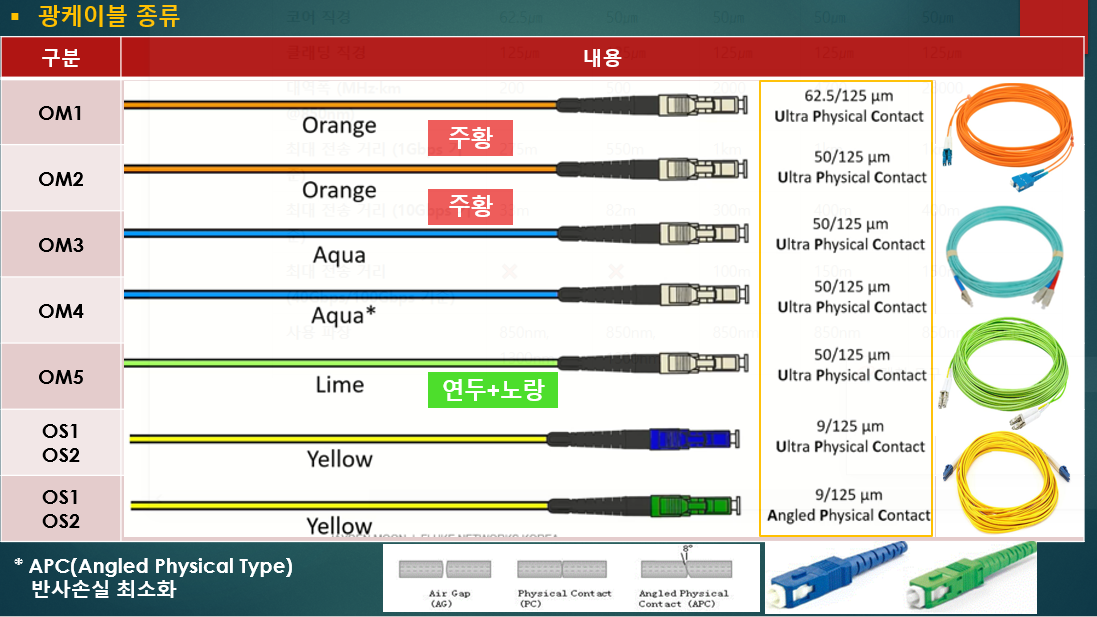

멀티와 싱글모드는 색상으로 구분가능합니다.
요즘 데이터센터드에서 실제사용은 멀티모드는 OM3 ~ 0M4계열을 , 싱글모드는 OS2를 주로 사용합니다.
OS1 시공사례는 확인해보니 거의 없고, 꼭 OS1계열을 쓰고 싶으면 OS1a 규격을 사용합니다.
제가 평소에 현장에서 봐도 싱글모드는 거의 OS2만 시공하는 것으로 확인했습니다.

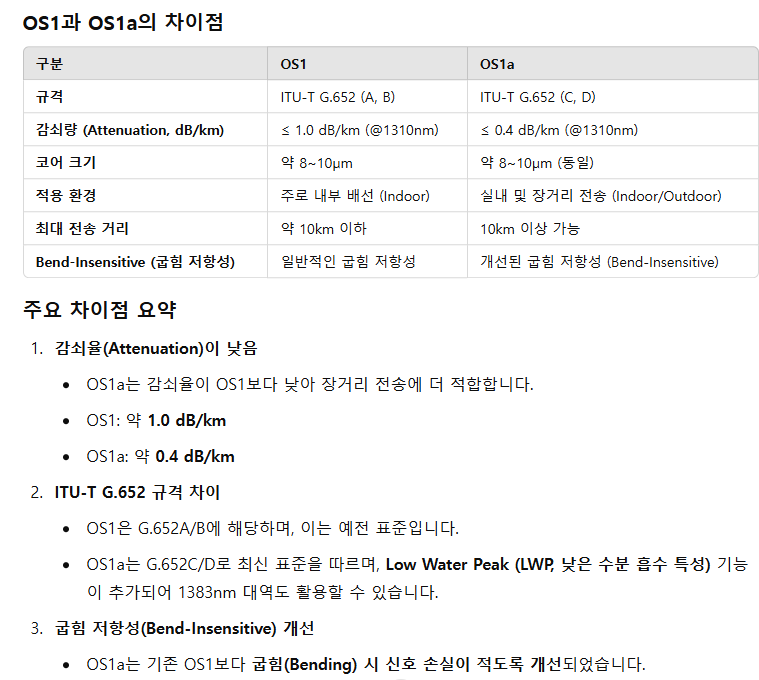

OS1과 OS1a의 비교는 다음과 같습니다.
감사합니다.
[질문2]
2. 인강 자료 화면중 LC 타입에서 OS1이 파랑/ OS2가 초록으로 나와있는데 (둘 다 케이블 색상은 노랑) 인강 11교시 20:11 에서 케이블 색상은 노란색이긴 하나 LC커넷터 색상은 파랑으로 나와있는데 그럼 OS1 아닌가요? 혹시 큰 상관 없는건가요?
[답변]
광타입은 이젠 LC타입으로 통일되었고,
광컨넥터 색상은 OS1과 OS2와 무관하며, 광컨넥터의 성질/특성에 따라 색상이 구분됩니다.
이전에는 그리고 일반적인 시공은 PC (Physical Contact)이 일반적이며, 좀더 광손실에 민감한 개소 데이터센터 등 손실에 예민한 곳에서는 PC타입보다 APC (Angled Physical Contact)나UPC (Ultra Physical Contact) 타입을 사용하는 추세이긴 합니다.

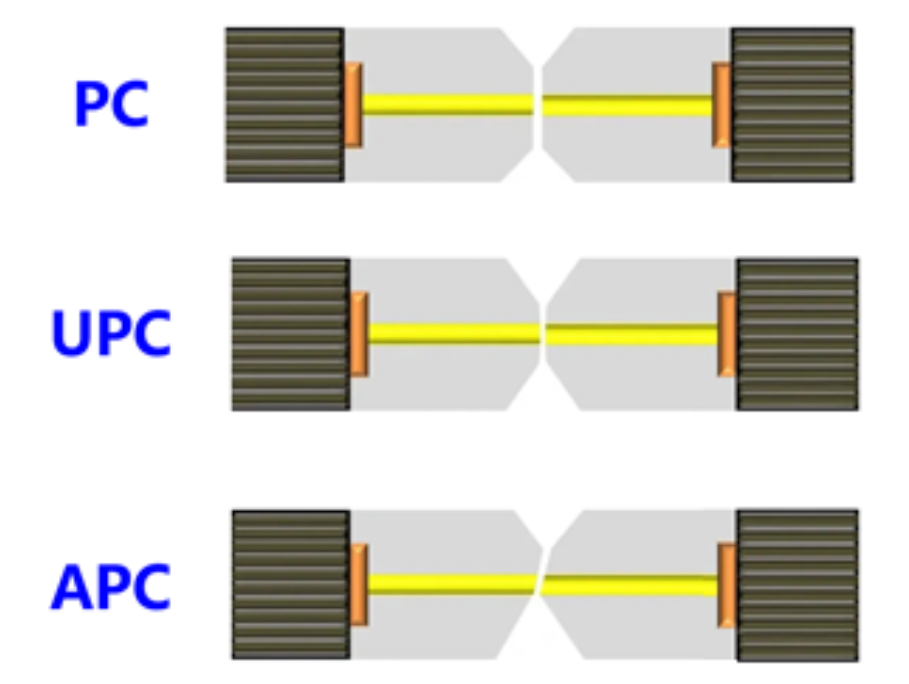

*** 광컨넥터 PC/APC/UPC에 따른 색상 구분 ***
감사합니다.
[질문3]
3. 각 케이블 종류 중 동케이블 커넥터는 카테고리에따라 커넥터가 다른데, 동축케이블은 종류에 상관 없이 BNC/N형/SMA형/MN타입/MN타입등을 사용하는건가요? 광케이블도 MMSI/MMGI/SMSI 종류에 상관 없이 같은 커넥터를 사용하나요?
[답변]
** 동축케이블 답변 **
동축케이블은 통신장비의 컨넥터 타입에 따라 여러형태를 사용하며, 일반적으로는BNC 타입을 사용하며, 조금 특성이 좋은(?) 형테에는 SMA 형태의 사이즈가 작은 형태를 사용했습니다.

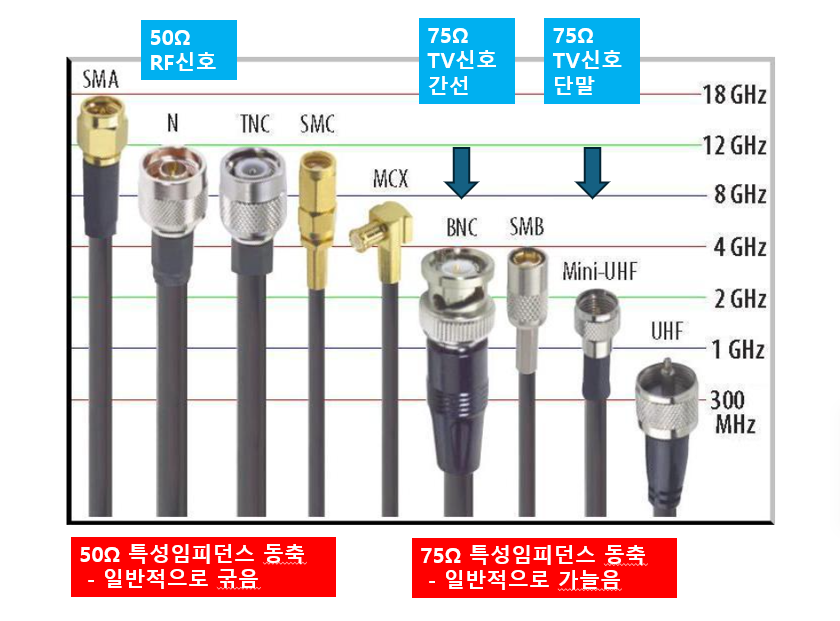

75오옴 특성임피던스의 가는 동축케이블은 일반적으로 BNC타입을, 50오옴 특성임피던스의 굮은 동축케이블로 일반적으로 구분하며 장비와 현장에 따라 적정한 동축 컨넥터를 사용합니다.
굳이 구분하면 다음과 같이 구분해 볼수 있습니다.
** 광케이블 답변 **
기본적으로 광케이블 컨넥터의 색상은 MMSI/MMGI/SMSI 종류에 상관 없으며, 광컨넥터의 특성(PC/UPC/APC)의 형태에 따라 광컨넥터 색상이 구분됩니다.
광케이블 컨넥터 규격은 LC타입으로 거의(99.99%) 통일되었고, 광컨넥터(PC/UPC/APC)의 손실의 차이에 따라 광컨넥터의 색상을 구분한다고 보면됩니다.

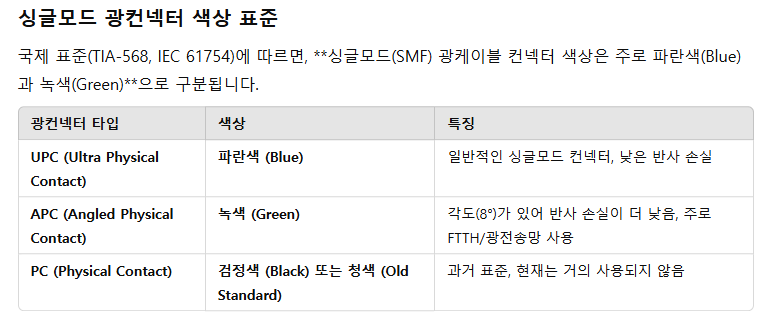

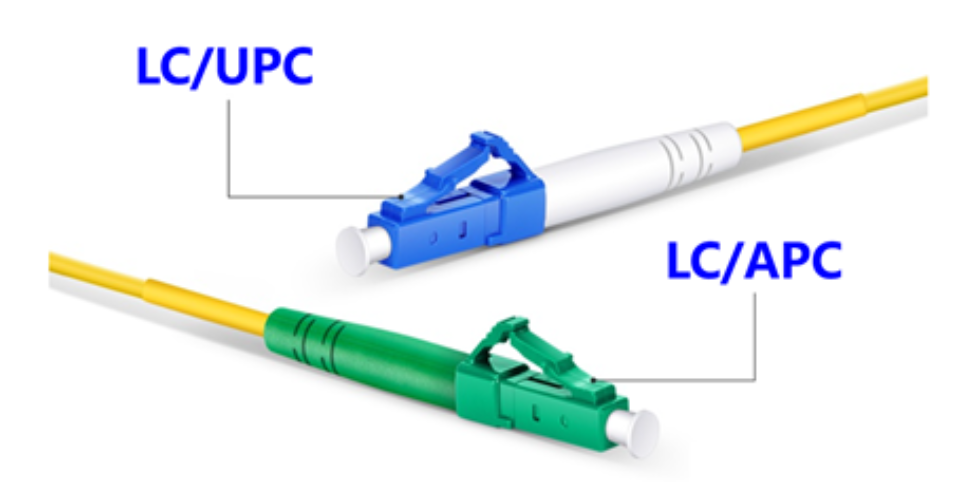

** LC타입의 UPC와 LC타입의 APC 컨넥터 색상 구분 예 **
감사합니다
[질문4]
4. 광케이블 커넥터 종류가 LC와 APC가 있다고 하셨는데 GBIC은 뭔가요? 스위치에 자주 꼿아 썻는데.. 커넥터가 아닌가요?
[답변]
GBIC(Gigabit Interface Converter)은 단순 커넥터가 아닌 트랜시버 역할을 합니다.
GBIC(Gigabit Interface Converter)은 기가비트 이더넷(Gigabit Ethernet)과 광섬유 또는 구리 케이블을 연결하는 핫스왑 가능한 트랜시버 모듈입니다.
SFP는 현재 주로 사용하는 작은 사이즈의 GBIC입니다.
GBIC은 통신신호에 대해
광케이블 입력신호에 대해서는 광전변환과 전광변환을 수행하는 광트랜시버 역할을,
동케이블(UTP등) 입력신호에 대해서는 전전변환을 수행하는 전기적 신호 트랜시버 역할을하는,
장비의 신호 입출력에 광케이블/동케이블(UTP등)과 통신장비간의 중간 연결역할을 합니다.

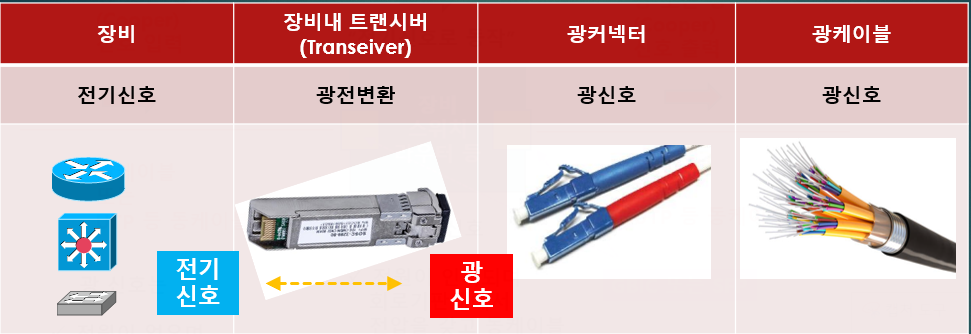

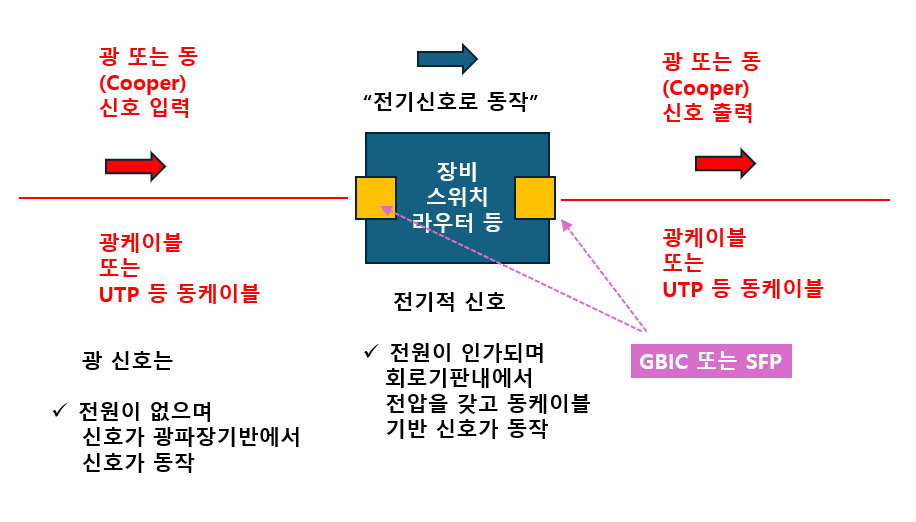

그림으로 설명하면

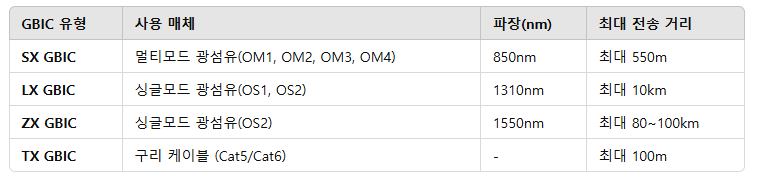

트랜시버는

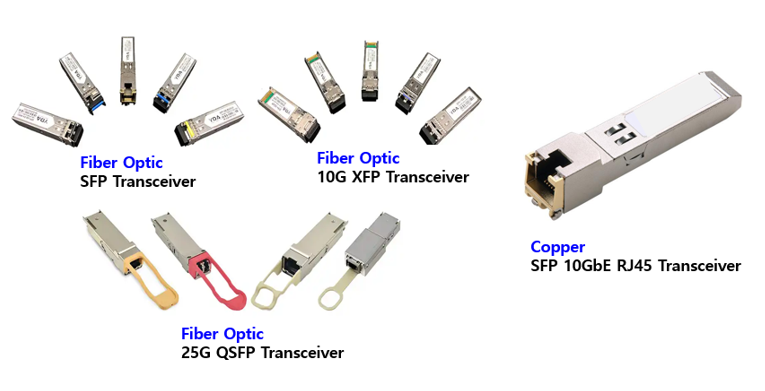

광케이블은 멀티모드, 싱글모드용 트랜시버와 동케이블 기반 트랜시버가 있습니다.

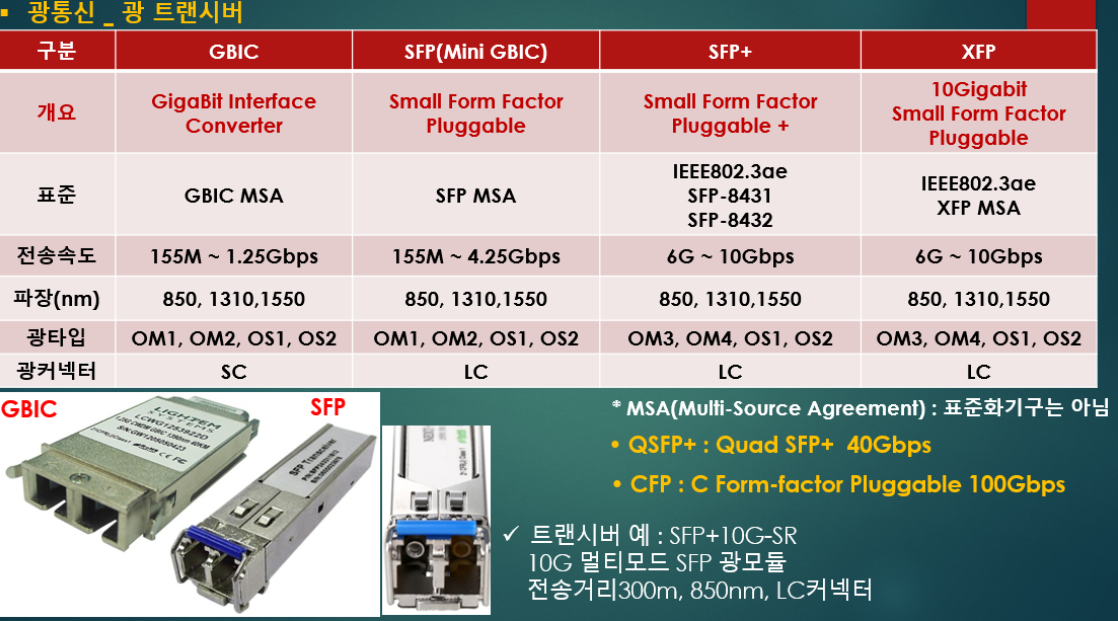

광트랜시버 예_교재 내용
감사합니다
[4번 추가 답변]

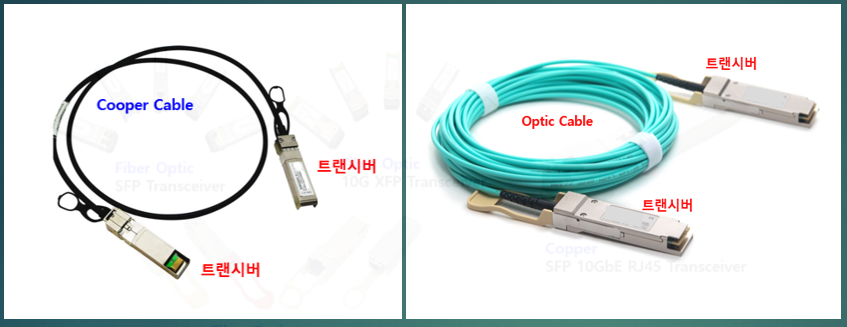

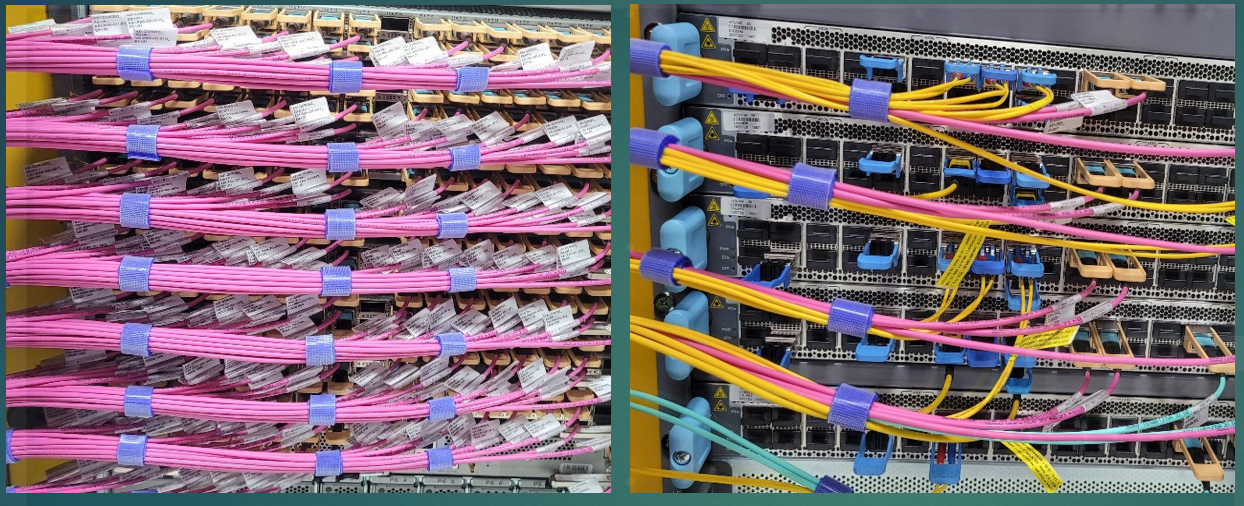

데이터센터에서는 광케이블 또는 동케이블 + 트랜시버를 일체형으로 사용합니다.
케이블에 트랜시버가 붙어 있는 형태로 사용합니다.
장비에 실장된 트랜시버 모습입니다.
감사합니다.
답변감사합니다. 혹시 4번 답변중 GBIC과SFP 관련 사진첨부해주셨는데, 교재내용 중이라고 하셔서요, 제가 아직 못찾아서 그런데 2025년 교재 기준으로 몇페이지인가요?
안녕하세요.
2025년 필기교재 P286 ~ P287에 트랜시버 내용이 있고, 25년 설명자료에는 없네요.
과거 자료인데 언제 설명자료인지 확인이 안되네요. 확인되면 다시 올리겠습니다.

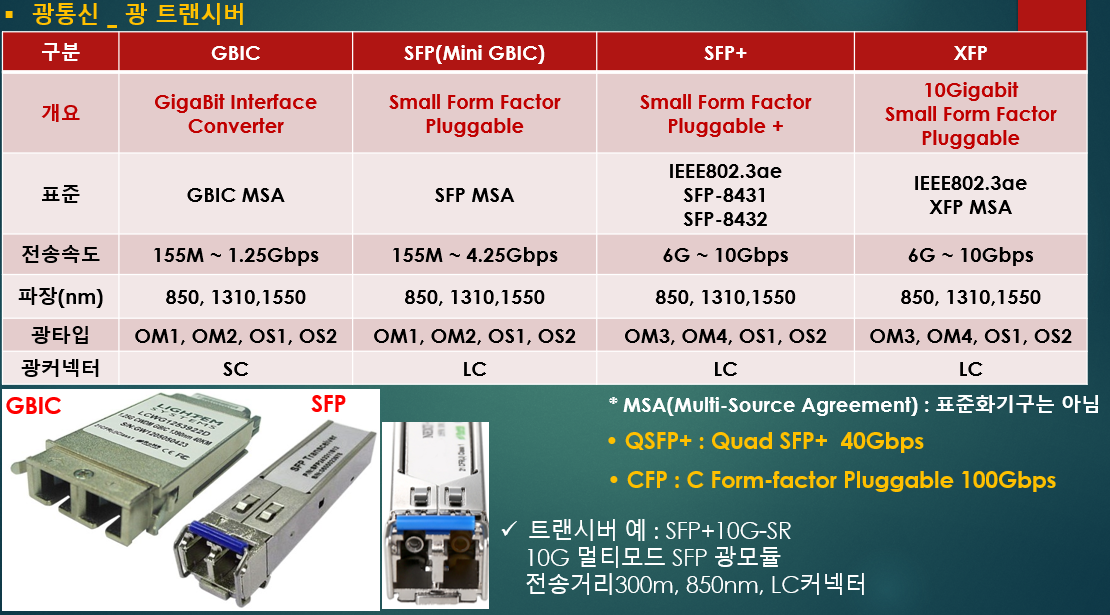

아래 그림처럼 동작은 동일한데 실제사이즈가 GBIC은 크고 SFP는 사이즈가 작다고 보면됩니다. 요즘은 SFP형태로 장비에 사용합니다.
감사합니다.
