안녕하세요. 무선설비기사 기출문제 중 한개 질문 있습니다.

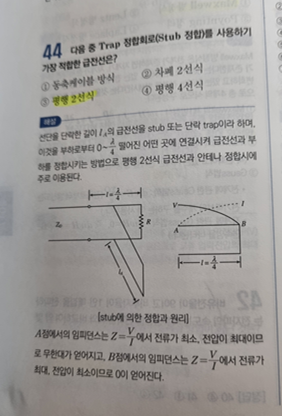

2017년도 3회차 기출문제인데요, 정답이 평행2선식이라고 하는데, 저는 동축케이블이 맞다고 생각합니다만, 교재 설명을 봐도 이해하지 못하여 문의 남깁니다..

0

댓글

댓글 4개
날짜 투표수
  • Avatar
    gungon519

    동축케이블이 정답이라고 생각하는 이유는 고주파 신호를 효율적으로 전송할수 있어, TRAP 정합회로와 자주 사용되는것으로 알고있기 때문입니다.

    0
  • Avatar
    byckwon
    (편집된 시간 )
    교수님

    [문제 44번]

    다음중 Trap 정합회로(Stub 정합)를 사용하기 가장 적합한 급전선은?

    ① 동축케이블 방식 ② 차폐 2선식 ③ 평행 2선식 ④ 평행4선식

    [풀이]

    저는 “ 평형 2선식” 이라 생각합니다.

    - 판단기준 근거

      Stub 정합에서 선의 길이만을 조정하는 평형2선식 정합방식이 보다 쉬울듯보이며, 동축케이블 방식은 동축의 직경을 변화시켜야 하니 조금 더 어려울듯 생각합니다.



    일반적인 급전선은 고출력 및 손실이 매우 낮은 경우는 waveguide를 사용하며, 일반적인 무선/이동통신에서의 급전선은 주로 “동축 50Ω의 동축케이블”을 일반적으로 사용합니다.

    일반적으로 급전선과 안테나 사이에 정합회로(impedance matching)를 구성하여 최대한 송수신신호가 최대한 전달되며 반사가 최소화 되도록 합니다.



    정합회로 구성방법은

    분포정수회로에 의한 방법의 종류는

    1) λ/4 임피던스 변환기에 의한 정합

    2) 스터브(Stub)에 의한 정합

    3) Y-형 정합

    4) 테이퍼(Taper) 선로에 의한 정합 등이 있으며,



    분포정수회로에 의한 정합은

    1. 평행 2선식 급전선인 경우 특성임피던스는 도선 굵기나 선간 간격에 따라 변하고,

    2. 동축 급전선인 경우 특성임피던스는 내부도체나 외부도체의 직경에 따라 변하는 성질을 이용하여 안테나와 급전선 또는 급전선과 급전선을 정합시키는 방법입니다.



    이번 문제의 stub에 의한 정합(Stub Matching, trap 회로)에 대해서 보면

    스터브(stub)

     -  임피던스 정합을 하기 위하여 평행 2선, 동축선, 도파관 등의 급전선의 일부에 설치한 분기 회로 또는 집중 소자 선단을 단락한 길이 𝒍′의 급전선을 stub 또는 단락 trap 사용

    stub 정합

     -  stub를 거리 𝑙 만큼 떨어진 점에 연결하여 급전선과 부하를 정합시키는 방법

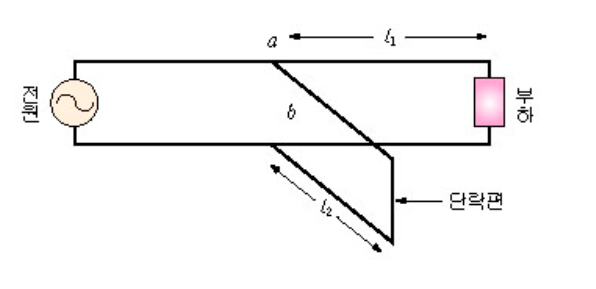

    일반적인 stub 정합의 그림은 다음과 같습니다.



    이 그림을 보면 동축이 적합할지, 평형 2선식이 적합할 지 판단해 보면

    선의 길이를 조정하여 임피던스 정합을 한다면 평형2선식이 보다 적합할 듯합니다.

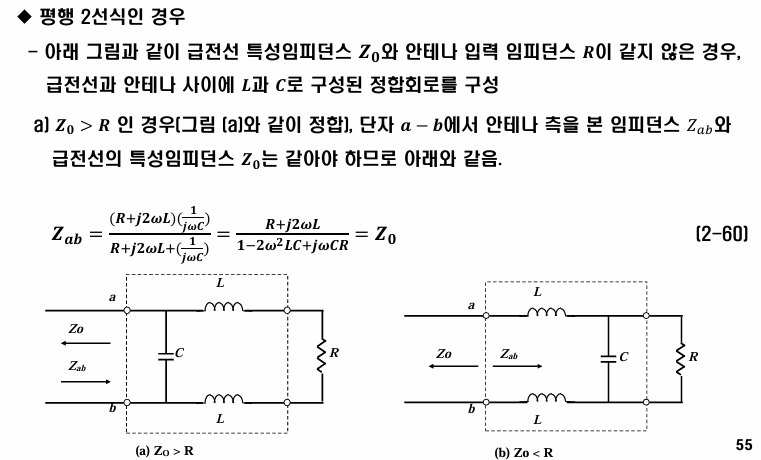

    ** 평형 2선식 임피던스 정합 예 **

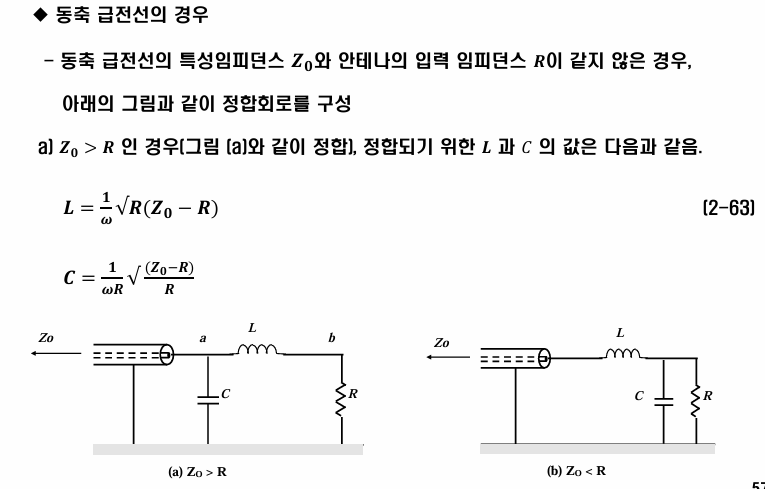

    ** 동축 급전선의 임피던스 정합 예 **





    감사합니다.



    1
  • Avatar
    gungon519

    감사합니다! 이렇게 정리해주시니 머리에 쏙 들어오네요

    0
  • Avatar
    byckwon
    교수님

    안녕하세요. 이해에 도움이 되서 다행입니다.

    감사합니다.

    1
