댓글
[질문]
표준안테나가 다른가요?
[답변]
다릅니다. 추가로 설명드리겠습니다.
[질문]
실효고 / 절대이득 측정에따라 표준안테나가 다른가요?
[답변]
기본적으로 안테나는 주파수가 낮을수록 파장이 커져서 실효고가 높으며, 주파수가 높을수록 안테나 사이즈도 작아지면 실효고가 낮습니다.
또한 안테나는 주파수를 기준으로 표준안테나가 구분되며, 기본적(이론적)으로는 등방성을 지향합니다. 하지만 SHF대역부터는 주파수가 높아지면서 신호감쇠가 급격하게 커지면서 지향성안테나(혼안테나)가 표준안테나로 사용합니다.
관련 내용을 정리하면
1. 절대이득 측정을 위한 주요 표준 안테나
표준 안테나는 측정 주파수 대역과 적용 환경에 따라 달라지며, 다음과 같은 대표적인 표준 안테나가 사용됩니다.
① 등방성 안테나 (Isotropic Antenna)
이론적인 기준 안테나로, 모든 방향으로 동일한 전력을 방사하는 가상의 안테나.
이득(Gain, G) = 0 dBi
② 단일 반파장 다이폴 안테나 (Half-Wave Dipole Antenna)
중파(MF) ~ 초고주파(UHF) 대역에서 표준 안테나로 사용됨.
③ 혼 안테나 (Horn Antenna)
마이크로파(Microwave, SHF) 및 밀리미터파(EHF) 대역에서 표준 안테나로 사용됨.
개구면(Aperture) 크기에 따라 이득이 계산 가능하며, 일반적으로 10~25 dBi 수준.
④ 루프 안테나 (Loop Antenna)
저주파(LF) 및 중파(MF) 대역에서 표준 안테나로 사용됨.
자기장(H-field) 측정이 가능하며, 방향성이 뚜렷함.
감사합니다.

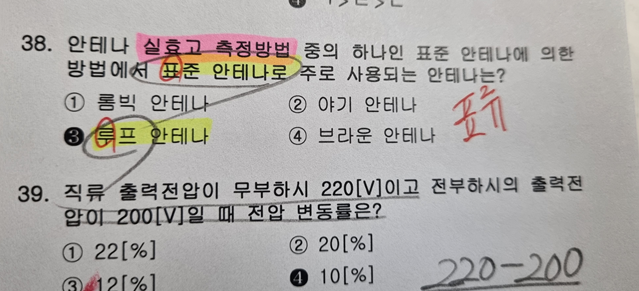

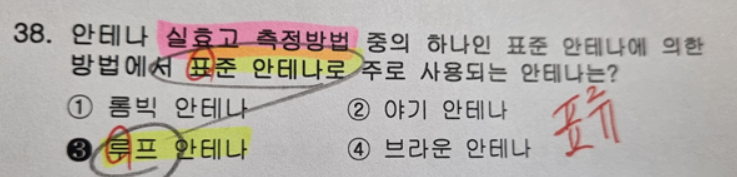

[문제 38번 ]
[풀이]
①번 : 표준안테나로 미사용
- 롬빅안테나는 단파 안테나의 일종이며 주로 장거리 통신용임, 단파는 기본적으로 다이폴(dipole)이 기본형입니다.

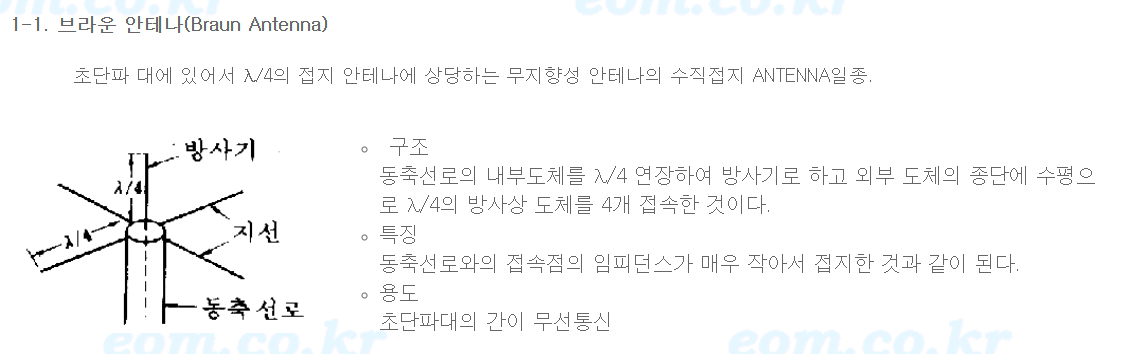

②번 : 표준안테나로 미사용
- VHF/UHF 대역에서 많이 사용되지만, 표준 안테나로는 미사용
③번 : 표준 안테나로 사용
- 저주파(LF) 및 중파(MF) 대역에서 표준 안테나로 사용됨.
④번 : 표준안테나로 미사용
-초단파 안테나
감사합니다.

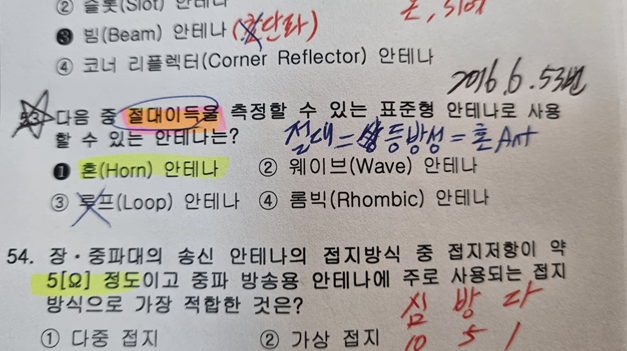

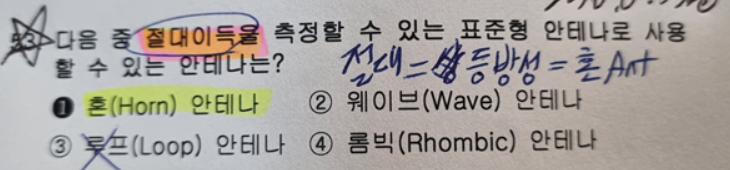

[문제 53번]
[풀이]
표준 안테나에 대해 절대이득과 상대이득 측정하는 안테나를 구분하면, 절대이득을 주로 높은주파수 대역인 SHF, 마이크로웨이브 대역, 주로 GHz 대역에 사용하며,
루프안테나는 저주파(LF/MF) 대역에서 표준 안테나로 사용되지만, 저주파대역은 주로 상대이득 개념을 사용합니다.
기준 안테나에 따른 이득의 종류
절대이득(𝐺𝑎)
- 크기를 무시할 수 있고, 모든 방향에 균일하게 방사하는 가상 안테나인 등방성 안테나를
기준으로 한 이득이며, 주로 마이크로웨이브용으로 사용하는 입체 안테나의 이득을 표시
하는데 사용
상대이득(𝐺ℎ)
- 무손실 반파장 다이푤 안테나를 기준 안테나로 한 이득이며, 초단파대 이하의 비접지용
선상 안테나의 이득을 표시하는데 사용
항목별 보면
① 혼 안테나 (Horn Antenna) : 절대이득 측정 표준안테나
마이크로파(Microwave, SHF) 및 밀리미터파(EHF) 대역에서 표준 안테나로 사용됨.
개구면(Aperture) 크기에 따라 이득이 계산 가능하며, 일반적으로 10~25 dBi 수준.

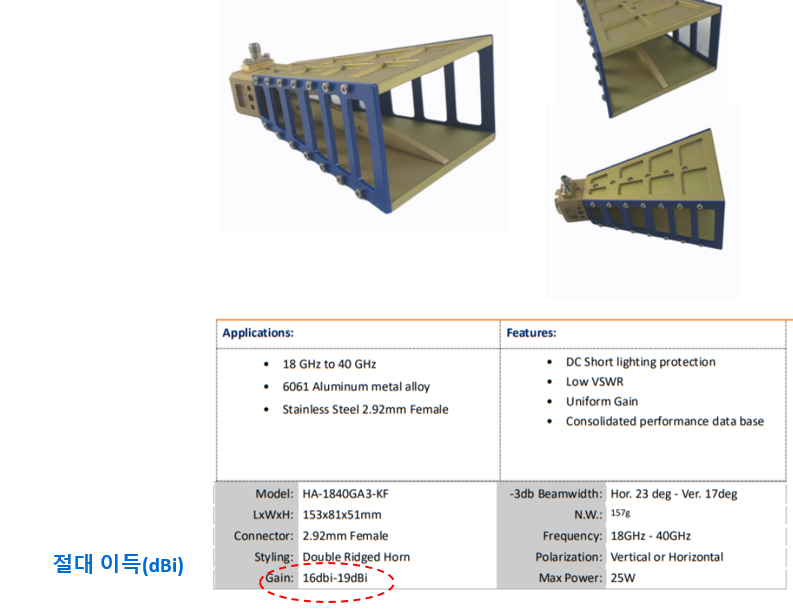

** 혼안테나 specification 예 **
② 웨이브 안테나 : x
장중파 안테나로 지향성을 갖는 수100khz이하의 수신안테나로 광대역성, 진행파형 안테나
③ 루프 안테나 :
저주파(LF/MF) 대역에서 표준 안테나로 사용되지만, 저주파대역은 주로 상대이득 개념을 사용
④ 롬빅 안테나
롬빅도 단파대역 안테나이며 GHz 대역의 안테나가 아님.
감사합니다.
와 감사합니다. 표준안테나도 상대이득/절대이득 측정방법에 따라 다르며, 절대이득은 고주파, 상대이득은 저주파로 생각하면 되겠네요. 실효고측정 이라는 표현이 거슬렸는데, 그냥 일반적인 안테나라고 생각하면 되겠네요.
