기출문제3
안녕하세요. 무선설비기사 기출문제 입니다.

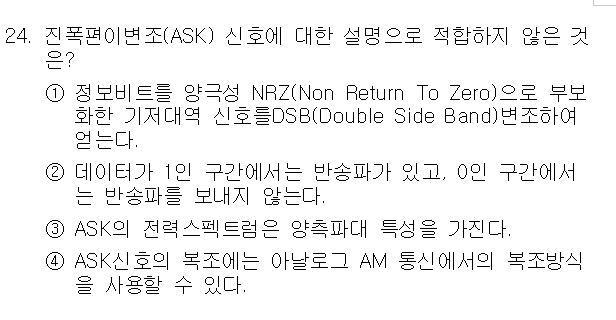

2017년 3월 24번 입니다.
이 문제의 정답이 1번인데, 이유가 DSB가 아닌 SSB이라서 인가요?
그렇다면 3번도 양측파대가 아닌 단측파대가 맞는게 아닌가요?
정통기 교재에는 ASK가 아닌 AM변조중 DSB-SC/SSB-SC/SSB-FC/D 모두 있는데, 이건 AM변조라 ASK와 다른거 아닌가요? 물론 ASK가 진폭(A)을 변조한거지만, 아날로그 변조면 AM, 디지털 변조면 ASK인데, 문제에서 ASK와 DSB/SSB를 묻는 질문이 나와 헷갈립니다
0
댓글
[질문1]
이 문제의 정답이 1번인데, 이유가 DSB가 아닌 SSB이라서 인가요?
[답변1]
아닙니다.

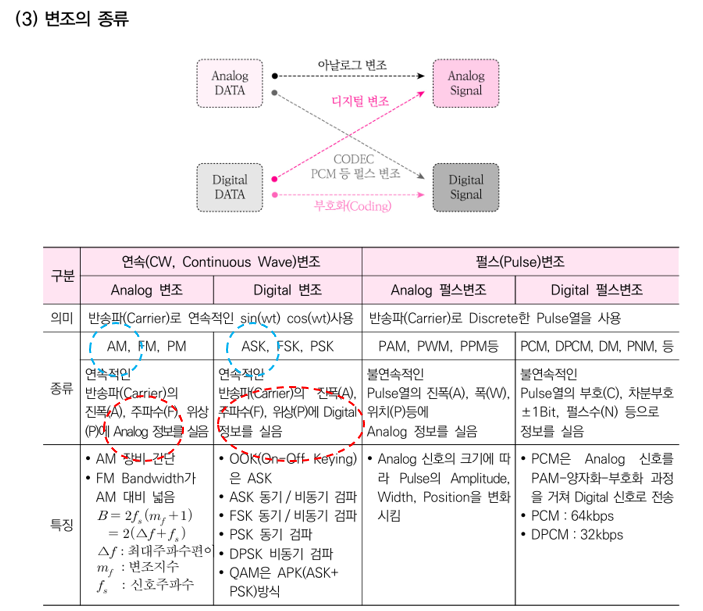

위의 표에서 보듯이

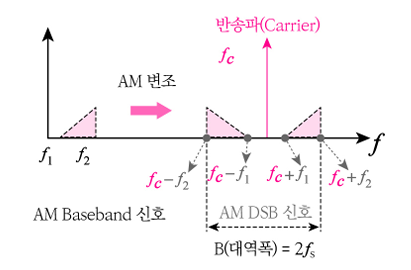

AM변조는 “ 아날로그 입력신호”에 대한 아날로그 변조방식이며, AM변조를 DSB 또는 SSB를 장비에 따라 선택할 수 있습니다.
①의 내용 자체가 틀립니다.
DSB변조는아날로그변조 방식인 AM변조방식의 하나로 기본적으로 AM변조은 기저대역신호가 기본적으로 아날로그 신호를 처리하며, 정보비트(0, 1)을 처리하지 않습니다.
그러닌 정보비트(0,1)과 NRZ 부호화한다는 말은 디지털변조에 대한 얘기이며, DSB변조는 아날로그변조방식의 하나인 AM변조 얘기이니 틀린 내용입니다.
②의 내용은 맞습니다.
OOK(On-Off Keying) 은 ASK방식의 하나이니 맞는 설명입니다.
③의 내용은 맞습니다.

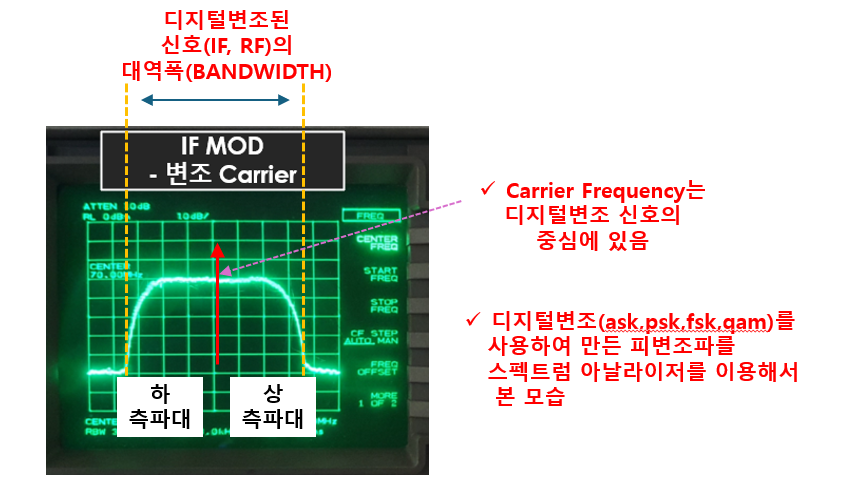

디지털변조도 변조이후 피변조파는 주파수를 갖고 있는 아날로그 신호이며 주파수를 갖고 있으며, 기본적으로 ASK 변조된 신호를 보면 Carrier(반송파)주파수를 중심으로 양쪽으로 대역폭(bandwidth)를 갖고 있으니, AM에서 얘기하는 양측파대로 볼수도 있습니다.
설명 그림
④은 맞습니다.
ASK 신호는 AM(진폭 변조)과 유사한 특성을 가지므로, 일부 AM 복조 방식을 사용할 수 있습니다. 하지만, ASK는 디지털 신호를 변조한 것이므로, 최종적으로 디지털 데이터를 복구하는 과정이 필요합니다.
감사합니다.
네 감사합니다. 1번은 AM특성을 얘기한것이라 틀린것이고
3번은 제가 몰랐던 내용인 AM은 DSB/SSB 종류에 따라 양측파대, 단측파대로 나뉘어 지는것이고, ASK는 종류상관 없이 양측파대 성질을 갖고 있는것이군요,
[질문]
3번은 제가 몰랐던 내용인 AM은 DSB/SSB 종류에 따라 양측파대, 단측파대로 나뉘어 지는것이고, ASK는 종류상관 없이 양측파대 성질을 갖고 있는것이군요,
[답변]
아날로그변조인 AM은 상측파대와 하측파대 중 하나를 선택하지만, ASK/PSK/FSK/QAM 형태의 디지털변조는 기본적으로 반송파(Carrier)의 중심을 기준으로 위쪽과 아래쪽을 포함한 전체대역폭(bandwidth)을 기본적으로 사용하는 양측파대 성질을 가지지만 아날로그변조처럼 선택이 아닌 “기본적으로” 그렇게 사용한다고 보면 됩니다.
감사합니다.
