21년 기출 4방밸브의 밸브구조 문의

jgw1717

2021년 06월 23일 10:06

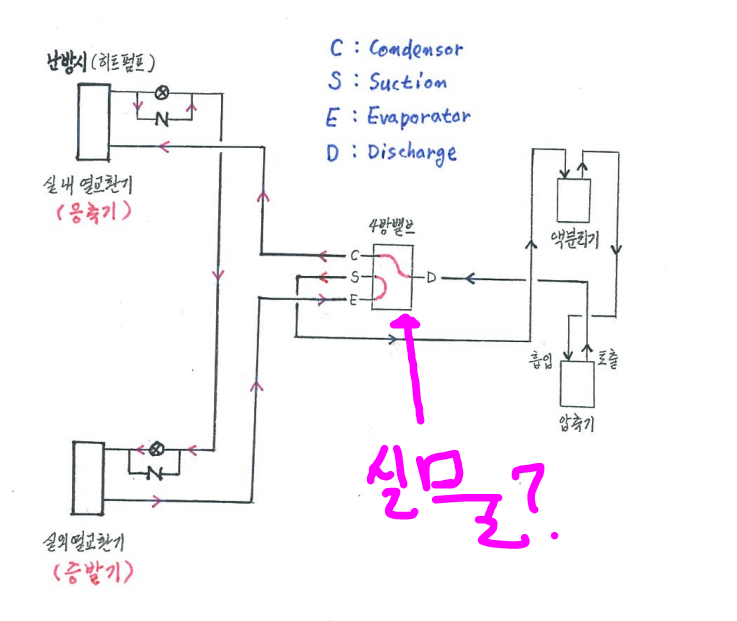

볼밸브의 4방밸브의 경우 볼내부 유로를 표기하는것이 이해가는데

아래와 같이 밸브를 표현한경우,

- 볼밸브를 의미하는것이 맞는지?

- 다른종류의 밸브라면, 어떤 종류의 밸브이며 구조가 어떻게 생겼는지

확인 부탁드립니다.

감사합니다.

댓글 1개

imjaeki
2021년 06월 24일 08:45

교수님

답변드립니다.

질문에 볼 밸브라고 하셨는데 볼 밸브가 아닙니다. 그냥 4방밸브 입니다.

구조는 본체의 위에 1개의 구멍이 있고, 아래에 3개의 구멍이 있으며, 본체 내부에 좌우로 움직이면서 구멍을 막았다, 열어주는 물체로 구성됩니다. 인터넽 등에서 4방밸브를 찾아보시면 구조는 간단하게 이해 하실 수 있을 것입니다.

감사합니다.

강사 임재기
