액회수 장치도 관련 문의

Avatar
jgw1717

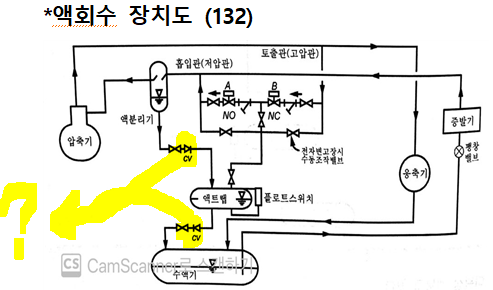

  • 아래 그림에서
  • CV의 역활이 무엇인가요?
  • CV는 NOMAL CLOSE인가요 NOMAL OPEN인가요?

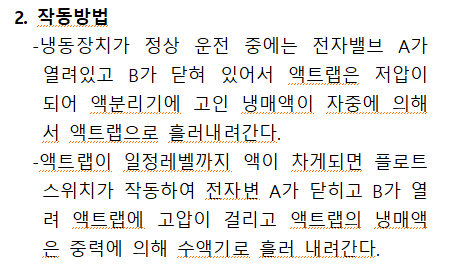

  • A밸브와 B밸브의 닫힘에 따라
    액분리기->수액기,   수액기->액트랩 으로 가는지 이해가 되지 않습니다.
    CV 밸브의 역활이 있는것이지요?

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    교수님

    답변드립니다.

    1. CV는 체크밸브(CHECK VALVE)로서 한쪽 방향으로만 흐르게 하고 반대방향으로는 흐르지 못하게 하는 밸브 입니다.  따라서 NOMAL CLOSE,  NOMAL OPEN개념이 없는 것입니다.

    2.액분리기에 고인 냉매액은 액트랩을 거처 수액기로 갑니다.

    3. 수액기에서 액트랩으로는 냉매액이 갈 수 없습니다.  액트랩과 수액기의 높이차도 있고, 중간에 체크밸브가 있어서 수액기에서 액트랩으로 갈 수 없습니다.

    감사합니다.

    강사 임재기
