p-h선도, 압축효율 질문있습니다.
공조냉동기계기사, 임재기 강사님

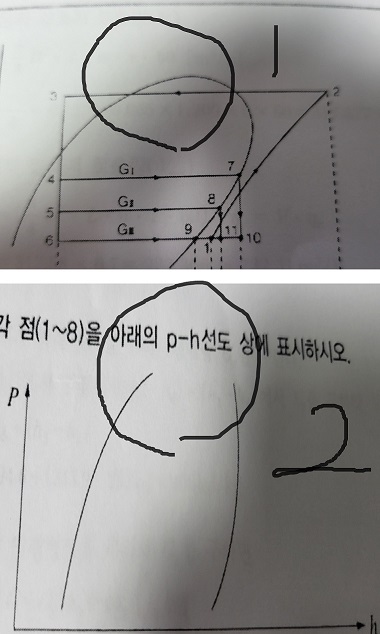

(1) p-h 선도 그릴 때 아래 그림 1번처럼 가운데가 붙어있는거랑
2번처럼 떨어져 있는게 있는데 차이점이 있는건가요?
(2) 2020년 7월 25일 시행된 실기문제에서 문제5번 문제7번 모두 압축효율이
주어졌습니다. 그런데 문제 7번은 압축기에서 h2' 값을 구하고
문제 5번은 주어진 h2 값만 사용합니다. 문제 5번은 압축기 이론 축동력을 구하는 것이고, 문제 7번은 실제 성적계수값을 구해야 해서 그런건가요?
답변 부탁드립니다!
0
댓글
답변 드립니다.
1. 몰리엘 선도는 1번 처럼 위 부분이 있는 것이 원칙입니다. 그러나 그림을 그릴 때 위부분까지 그리려면 공간이 부족한 경우 2번 처럼 위부분을 그리지 않는 경우도 있습니다. 실제 몰리엘 선도에서도 위부분 값이 필요 없으면 2번 처럼 위부분이 없는 몰리엘 선도도 있습니다. 그러나 원칙은 1번 처럼 위부분이 연결되어있는 것이 맞습니다.
2. 문제5번에서 축동력을 구할 때 실제 축동력은 (h2'-h1) 입니다.
그런데 압축효율 = (h2-h1) / (h2'-h1) 이므로 (h2-h1)/압축효율 로 구하는 것입니다.
압축효율을 적용하기 싫으면 h2'를 먼저 구하여 대입하셔도 됩니다.
문제7번에서는 (h2'-h1)을 구하는것이 아니라 (h2'-h3)를 구해야 하기 때문에 먼저h2'를 구하여 대입한 것입니다.
감사합니다.
강사 임재기
