P143 2)번 해설 강의에서 궁금해서 질문 드려요
강의에서 팽창후 냉매액의 비율이 h8-h3/h8-h4라고 하셨는데요
그림을 보면 팽창밸브 통과후 3번에서 증기와 액이 저압수액기로 함께 들어와서 저압수액기에서 증기만 8번으로 해서 압축기로 가는데 왜 냉매액의 엔탈피가 h8-h3이 되는지 궁금합니다
저의 생각으로는 h8-h3은 증기엔탈피가 아닌가 생각이 드네요
그리고 몰리에르 선도상에서 포화선과 건포퐈 증기선 사이는 모두가 습증기 구역으로 아는데 왜 3번 기점으로 왼편은 증기구간이고 오른편은 액구간이라고 하는지도 이해가 가지 않습니다
제가 알기로는 증기구간은 건포화증기선 오른편으로 알고 있거든요
답변 부탁드려 봅니다
0
댓글
답변 드립니다.
포화액선의 냉매는 전부 액 상태 입니다. 점점 증발하여 건포화 증기선 쪽으로 이동한다고 생각해 보시기 바랍니다.
냉매가 포화액선에서 부터 증발하기 시작하면 점점 포화증기선 쪽으로 이동합니다. 이 때 이동한 거리는 증기상태 인 것입니다. 더 이동하여 완전히 건포화 증기선에 이르면 모두 증기상태가 됩니다.

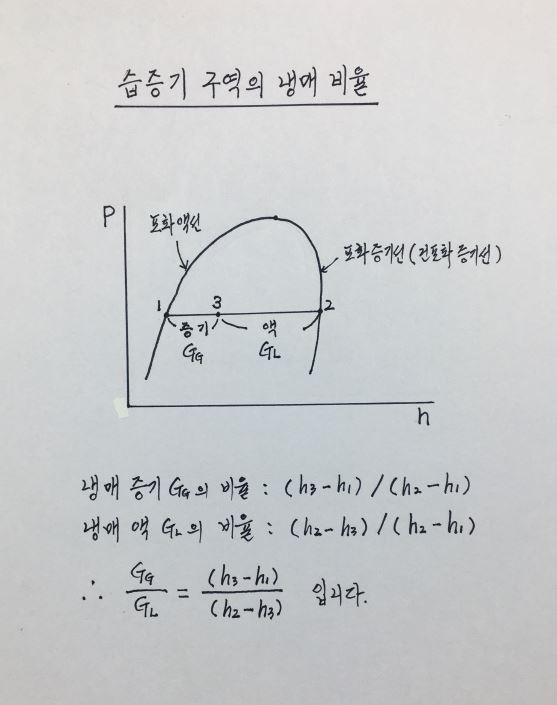

즉 몰리엘 선도의 습증기 구역의 어떤 점에서 냉매의 상태는 액+증기 상태인데 이때 액과 증기의 비율은 아래와 같습니다
액의 비율 = (어떤 점 - 건포화 증기선) / (포화액선 - 건포화증기선) 이며
증기의 비율 = (어떤 점 - 포화 액선) / (포화액선 - 건포화증기선) 이 됩니다. 즉, 서로 반대가 되는 것입니다.
감사합니다.
강사 임재기
