공조냉동 2018년 4월 시행 1번 문제 문의 드립니다
안녕하세요 교수님,
공부 중 문의 사항이 있어 질문 드립니다.

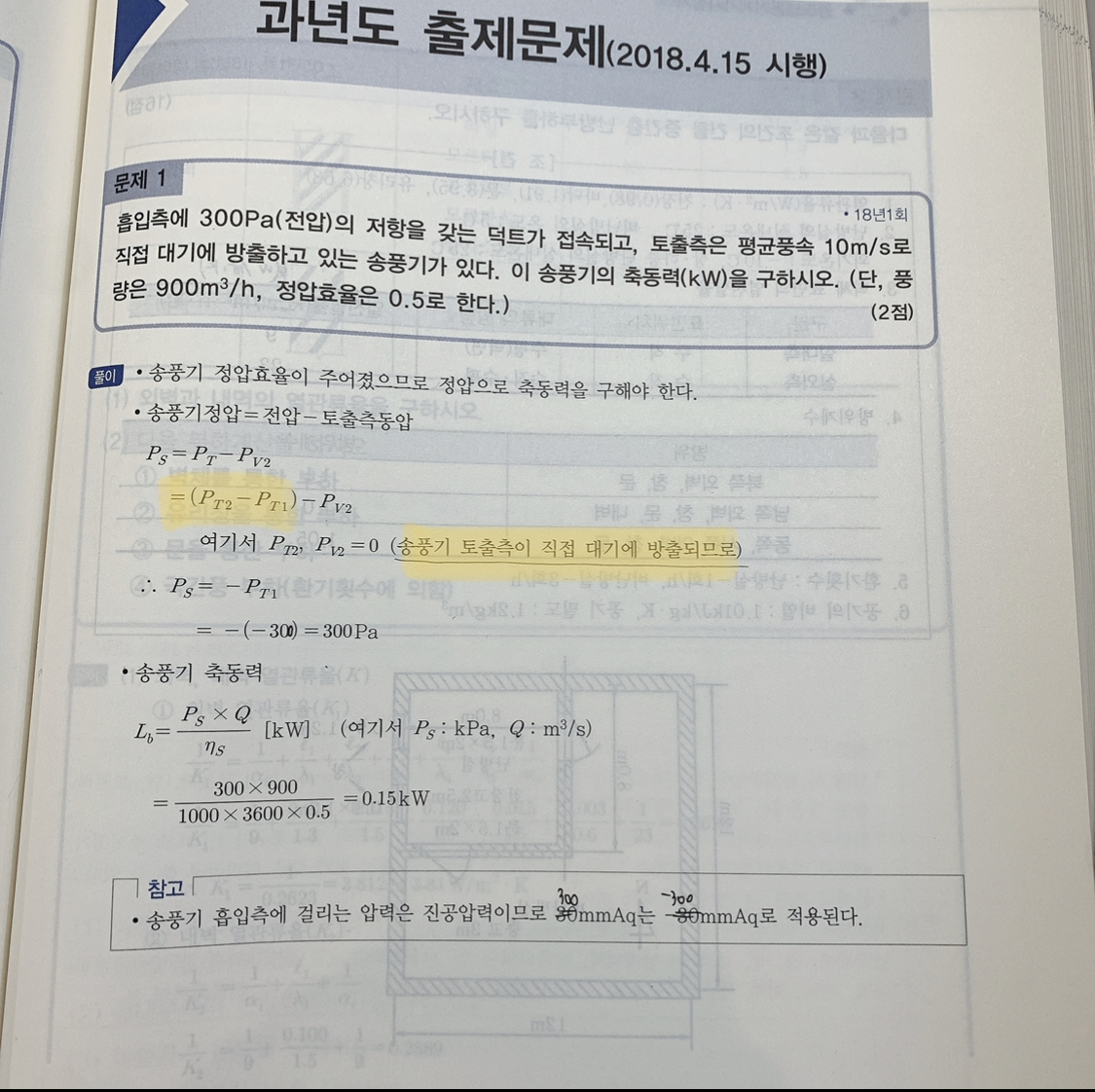

아래 교재 이미지와 문의 드리는 부분 표기하였으니 참고하여 주시기 바랍니다.
1. Ps = Pt - Pv2 = (Pt2 - Pt1) - Pv2 식에서
Pt2 - Pt1 사이(토출측 전압과 흡입측 전압 차)에 부호가 (-)가 되는 건 두 압력이 기준점을 기준으로 반대 방향으로 작용되는 압력이기 때문인가요?
2. 그리고 풀이 중 "송풍기 토출측이 직접 대기에 방출되므로" 라는 의미가
왜 Pt2, Pv2 = 0(토출측전압, 토출측동압)인지 이해가 잘 되지 않습니다.
마지막으로, 최근에 교수님 강의 완강했는데 진짜 많은 도움이 되었습니다.
원래 공조냉동 회사를 다니다가 현재 이직을 위해 퇴사 후 공부 중인데
진작 교수님 강의를 듣고 공부를 했었다면 업무를 더 잘했을 수 있었을거란 생각이 듭니다.
아무튼, 좋은 강의 너무 감사드립니다.
0
댓글
답변 드립니다.
1. 질문에 말씀하신대로 기준점이 반대이기 때문입니다.
즉, 흡입측은 진공압력이므로 마이너스(-)부호를 붙여야 합니다.
문제에서 흡입측 전압이 300Pa 이라고 하면 계산에 적용할 때는 - 300Pa로 적용해야 하는 것입니다.
2. Pt2, Pv2 = 0(토출측전압, 토출측동압) 이라고 한 것은 오류 입니다.
Ps2=0(대기방출) 이 맞습니다. 게시판 자료실 63번에 풀이정정을 올려놓았습니다.
참고 : 정오표를 정리하여 버전11을 올려 놓았으며, 다른 문제 풀이정정(SI단위풀이 포함)도 올려
놓았 습니다.
끝으로 저의 부족한 강의를 들어주셔서 감사드립니다.
감사합니다.
강사 임재기
