냉동사이클 비교 피스톤 압출량 지문에 제시하지 않음

edwin2017

2021년 08월 30일 13:28

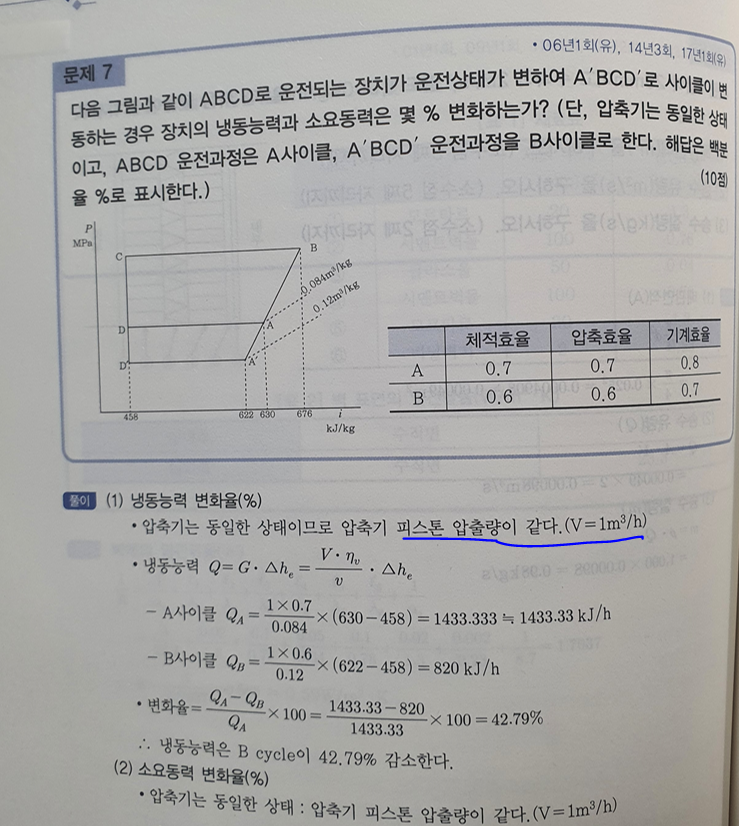

안녕하세요. 교수님 해당문제 지문에 피스톤 압출량을 조건을 제시하지 않았는데,

1m3/h 로 간주하는 이유가 무엇인지 궁금합니다.

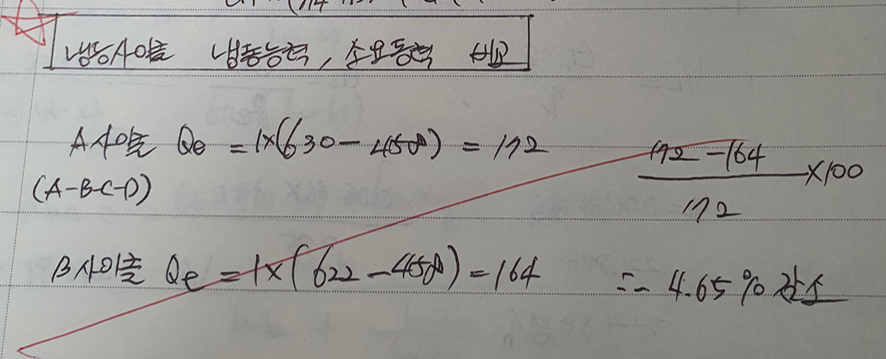

지문에서 조건이 없으면 비엔탈피량은 KJ/kg로서 1kg당으로

냉동능력은 질량유량 Qe= G * qe 로 계산해야 맞지 않나요?

소중한 답변 부탁드립니다.

감사합니다.

댓글 2개

imjaeki
2021년 08월 31일 00:41

교수님

답변 드립니다.

문제에서 단, 압축기는 동일한 상태 이고 라고 되어있습니다. 즉, 압축기에서 배출하는 냉매의 압출량(체적)이 같다는 의미로 보는 것이 논리적입니다.

왜냐하면 압축기에서 압출하는 냉매의 질량이 같다면 그래프에서 눈으로 보이는 것과 같은 결과가 나옵니다. 즉, 아주 단순한 문제가 되는 것입니다.

몰리엘 선도에서 보이는 그대로 B사이클의 냉동능력은 작아지고, 소요동력은 커지는 것입니다.

정리합니다.

문제에서 단, 압축기는 동일한 상태 이고 라고 되어있기 때문에 압축기에서 배출하는 냉매의 압출량(체적)이 같다는 의미로 보는 것이 맞다고 판단 됩니다.

감사합니다.

강사 임재기

0
edwin2017
2021년 08월 31일 07:22

압축기가 동일하다는 의미는 피스톤 압출량(배제량) m3/h 동일 하다는 조건이군요.

그럼 A싸이클과 B싸이클의 체적효율과 비체적에 따라서 냉매순환량이 달라지는것으로...

이해했습니다.

교수님 감사합니다.

0
