배관도 질문입니다

Avatar
dbmu919

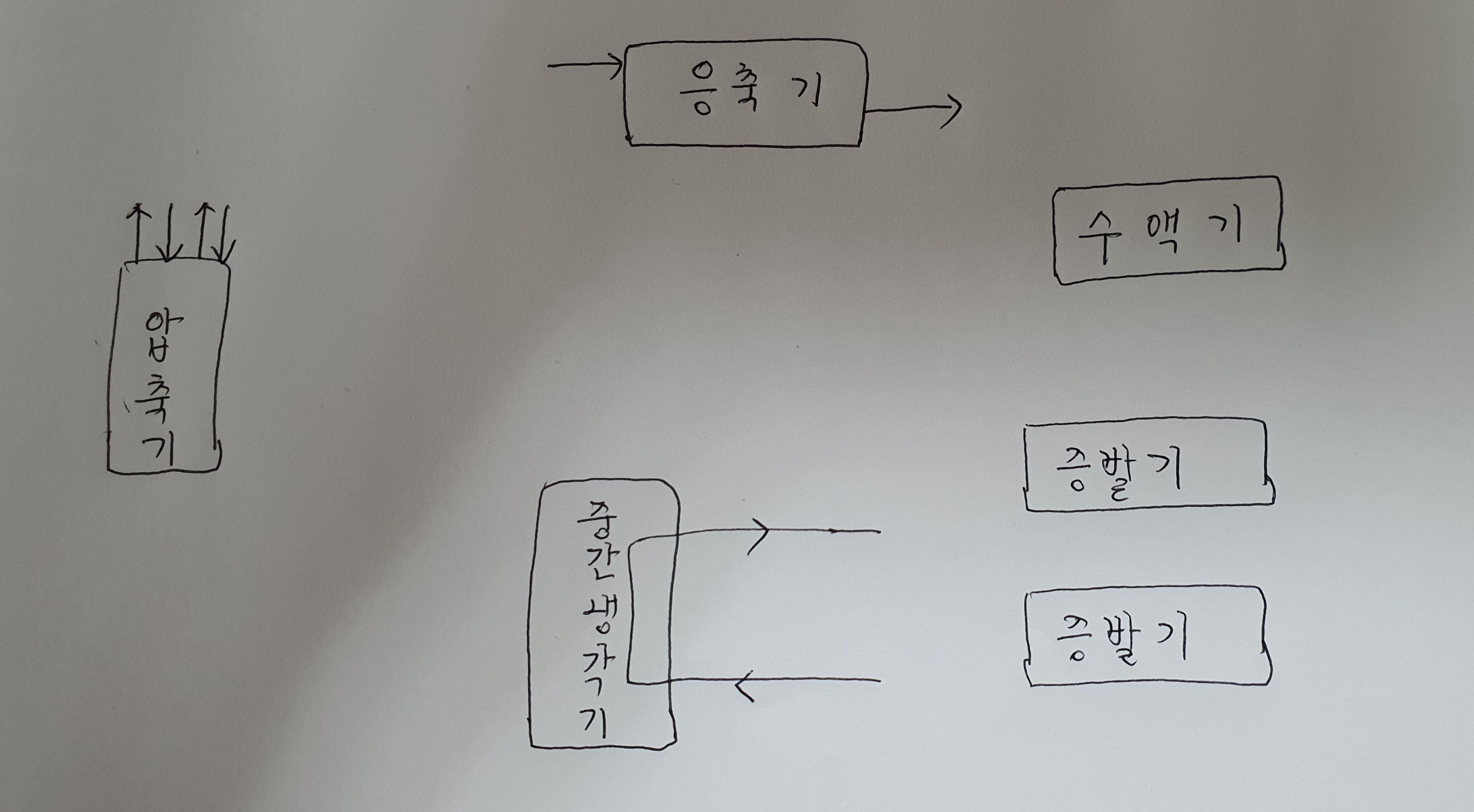

2회차 기출이 어떻게 나왔나 인터넷을 돌아다니다가 구한건데

2단 압축 1단 팽창 장치도라는데 증발기 2대에 압축기는 1대 인데

이걸 어떻게 연결해야할지 몰라서 질문드려봅니다

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    (편집된 시간 )
    교수님

    답변 드립니다.

    2단압축 1단팽창 사이클이면   압축기가  2대 이어야 하는데  주어진 그림은 1대 밖에 없습니다.

    문제가 잘못된 것입니다.

    2단압축 1단팽창 사이클 장치도는 교재 29p  그림을 참고하시면 됩니다.

    증발기가 2대 이므로 증발기를 1대 더 병렬로 그리시면 됩니다.

    증발온도에 차이가 커서 증발압력 조정밸브를 설치해야 한다면  증발온도가 높은 증발기 출구 배관에

    증발압력 조정밸브를 설치하시면 됩니다.

    감사합니다.

    강사 임재기
