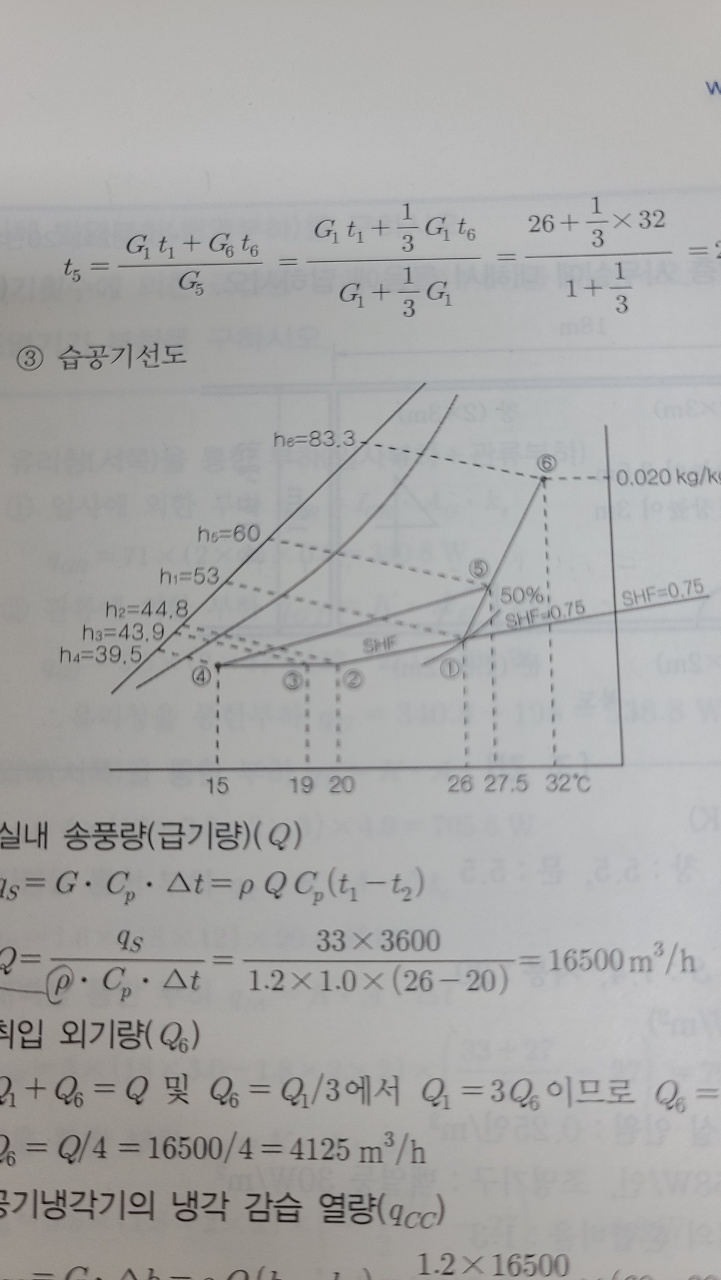

①점에서 shf 0.75선과 평행선을 긋고, 건구온도 20℃와 만나는 점이 취출공기 ②점입니다.
송풍기 및 덕트에서의 열취득은 수분의 증가가 없이 온도만 상승하므로 취출공기 ②점에서 수평 왼쪽으로 그어서 만나는 점이 재열기 출구점(송풍기 입구점)③점이 됩니다. 재열기에서도 수분의 증가가 없이 가열만 있으므로 ③점에서 수평 왼쪽으로 그어 공기냉각기 출구 온도 15℃와 만나는 점이 공기냉각기 출구점 (재열기 입구점) ④점이 되는 것입니다. ④점의 엔탈피 39.5는 공기선도에서 읽은 값입니다. 공기선도는 직접 그려보셔야 시험장에서도 그릴 수 있습니다.
댓글
답변 드립니다.
①점에서 shf 0.75선과 평행선을 긋고, 건구온도 20℃와 만나는 점이 취출공기 ②점입니다.
송풍기 및 덕트에서의 열취득은 수분의 증가가 없이 온도만 상승하므로 취출공기 ②점에서 수평 왼쪽으로 그어서 만나는 점이 재열기 출구점(송풍기 입구점)③점이 됩니다. 재열기에서도 수분의 증가가 없이 가열만 있으므로 ③점에서 수평 왼쪽으로 그어 공기냉각기 출구 온도 15℃와 만나는 점이 공기냉각기 출구점 (재열기 입구점) ④점이 되는 것입니다. ④점의 엔탈피 39.5는 공기선도에서 읽은 값입니다. 공기선도는 직접 그려보셔야 시험장에서도 그릴 수 있습니다.
감사합니다.
강사 임재기
