바이패스 문제

Avatar
sjs82828

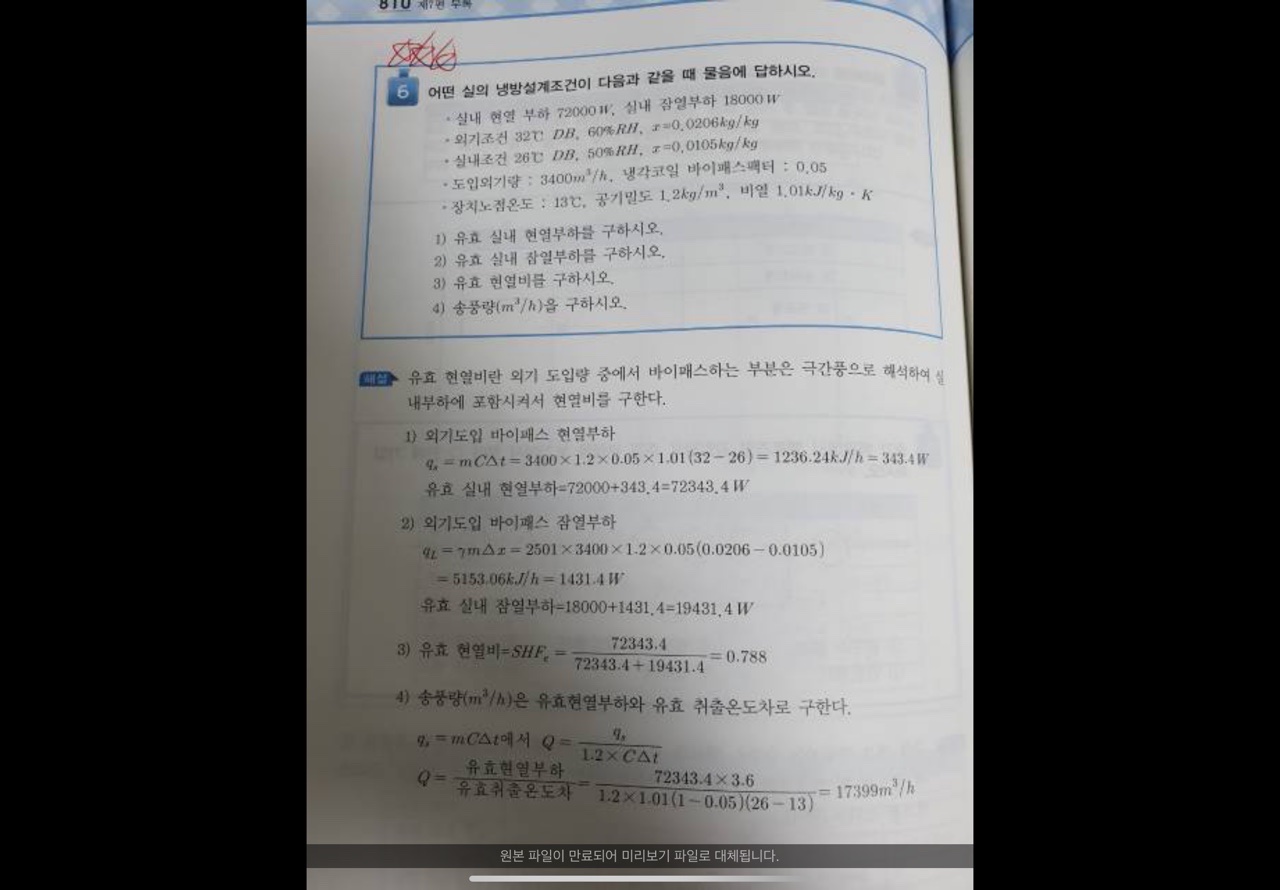

이문제 다는 다른 교제인데요 실제 올해 1회차에서 비숫하게 나오기도 한 문제입니다
질문: 유호 실내부하 뭔가요?
          냉각코일 바이패스가 저렇게 주워진다면 모든 부하 계산식에 적용해야하나요?
          바이스가 저렇게 나왔다면 모든 부하식들은 계산을 어떻게 해야 하고 어디어디 구관에 바이패스를 계산해야하는가요 ?

0

댓글

댓글 4개
날짜 투표수
  • Avatar
    imjaeki
    (편집된 시간 )
    교수님

    답변 드립니다.

    유효 현열비는 (신치웅저 공기조화설비 124p)에 설명이 되어있습니다.

    유효 현열비 = 유효 실 현열량 /(유효 실 현열량 + 유효 실 잠열량)   입니다.

    그리고 유효 현열비는  실내온도점과  장치노점온도 점을 잇는 선분이 됩니다.

    따라서  유효 실 현열량은 공기가 냉각코일을 통과하면서 바이패스된 현열량을 포함하는 것이고

    유효 실 잠열량 도 공기가 냉각코일을 통과하면서 바이패스된 잠열량을 포함하는 것입니다.

    냉각코일 바이패스가 주어졌다고 해서 모든 부하계산을 저렇게 하는 것은 아닙니다.

    유효 실 현열부하 및 유효 실 잠열부하 계산식 이나 계산과정을  소개하는 책을 아직 보지 못했습니다.

    감사합니다.

    강사 임재기







    0
  • Avatar
    imjaeki
    교수님

    추가 답변드립니다.

    바이패스 팩터와 장치노점온도를 이용한 송풍량 계산식이 공기조화설비의 이해(박기원 저) 130p에 나와있습니다.

    정확한 것은 아니지만  바이패스 팩터를  실내점과 장치노점온도점 사이에서도 동일하게 적용되는 것으로 보고 송풍량을 계산하는 것입니다.

    실내현열부하 qs = G x Cp x CF x (tr - ts) = qs = G x Cp x (1-BF) x (tr - ts)

    여기서 CF : Contact factor   BF : Bypass factor     tr : 실내온도  ts : 장치노점온도

    감사합니다.

    강사 임재기



    0
  • Avatar
    sjs82828

    추가적으로 잠열은 바이패스의 대입을 안하나요?? 현열만 적용인가요?? 냉각열량 가열열량 일때는 식이 어떻게 되나요??

    0
  • Avatar
    imjaeki
    교수님

    답변 드립니다.

    실내 잠열부하도 노점과 실내점 사이의 전열부하에서 현열부하를 빼는 방법으로 구하면 됩니다.

    냉각열량은  위에서 말씀 드린  실내 전열부하 이고,  가열량은 수분의 증감이 없으므로 이 문제와는 무관합니다.

    감사합니다.

    강사 임재기



    0
