BF,CF에 관한 질문
안녕하십니까 교수님!
지금 현재 BF와 CF로 인해 많은 혼동이 생겨 교수님께 여쭤봅니다.
BF 정의는 '배관에서는 측로나 측관의 뜻으로 쓰이며, 주관으로부터 분기되어 주관으로 다시 연결되는 보조관을 가리킨다'라고 되어있습니다.
그리고 CF는 바이패스 팩터를 제외한 비율 즉, 냉각코일과 공기와 접촉한 비율을 의미하는 (1-BF)라고 알고 있습니다.

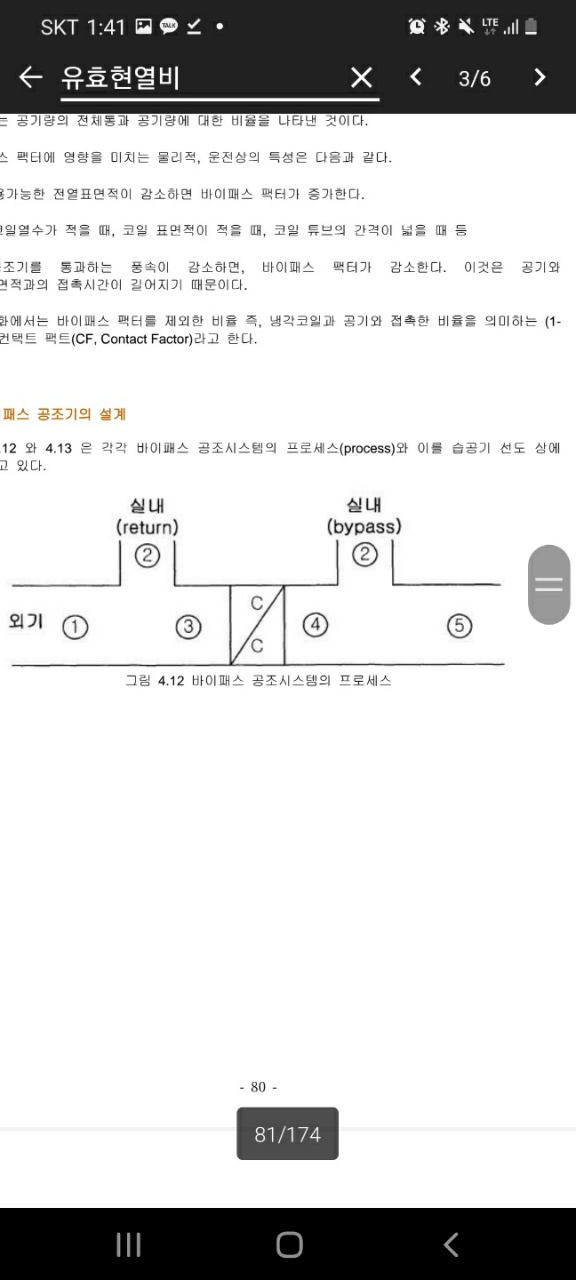

(1) 여기서 그림에서 환기되어 들어간다고 가정했을떄 CF의 위치에 대해 궁금합니다.
CF는 1-BF이고 BF가 0.2이라고 가정했을 때
0.8~가 그림상 2번 지점인데 이부분이 CF가 맞나요?
정의 중 "냉각코일과 공기와 접촉한 비율" 이 의미는 3번 같은데
같은 정의인 1-BF=CF로 둘때는 2번 지점 같아서 혼동이 옵니다.
두서없이 적은거 죄송합니다.
감사합니다.
0
댓글
답변 드립니다.
질문에 올려주신 그림에서 BF는 환기되는 공기중에서 일부는 공조기 코일 후단으로 들어가는 비율을 의미합니다. 즉 100이라는 공기중에서 80은 공조기 코일 입구로 들어가고 20은 공조기 코일 이후로 들어가서 혼합된다는 것입니다. 이때 BF = 20/100 = 0.2 입니다. 따라서 CF = 1-BF = 0.8 입니다.
그리고 냉온수 코일에서 BF에 관한 것은 실기교재 52~53p에 설명되어 있습니다.
유효현열비와 관련된 바이패스 팩터와 장치노점온도를 이용한 송풍량 계산식은 유효현열비의 바이패스 팩터가 실내온도점과 장치노점온도점 사이에서도 동일하게 적용되는 것으로 보고 송풍량을 계산하는 것입니다.
실내현열부하 qs = G x Cp x CF x (tr - ts) = qs = G x Cp x (1-BF) x (tr - ts)
여기서 CF : Contact factor BF : Bypass factor tr : 실내온도 ts : 장치노점온도
감사합니다.
강사 임재기
