2018년 3회 12번문제 질문드립니다
안녕하세요 교수님,
문제 풀던 도중 문득 궁금해 질문드립니다.
2018년 3회 12번 문제 수배관지름 구하는 문제에서,
조건에 냉수속도를 2m/s으로 제한을 뒀었습니다.
만약에 따로 조건에 냉수속도 제한을 주지않고 혹은 언급이 없어
문제에 속도까지 구하라고 주어졌으면 수배관내 속도는 Q=AV를 사용해서
계산해야하나요 아니면 표를 참고하면서 올림을 한 수배관 속도를 표에서 읽어야하나요?
(예를 들어 유속이 200L/min, 단위길이당 압력손실 0.3 kpa/m를 표에서 읽으면 50A와 65A사이에
점이 찍히는데 수배관이니 65A로 지름을 구하고, 속도는 다시 200, 0.3 지점을 65A선과 만나게 (속도가 원래 점에 있던 속도보다 낮아짐)해서 구해야하나요?)

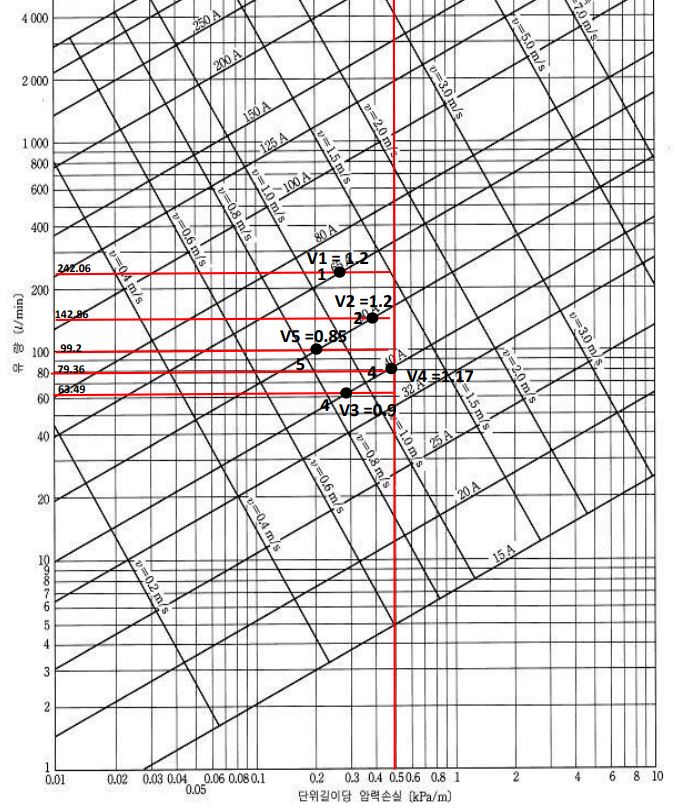

사진은 표에서 구할시의 예시입니다.
0
댓글
답변 드립니다.
최종적으로 정해진 배관 지름과 유량이 만나는 점의 유속을 그래프에서 읽으시면 됩니다.
강관, 동관등 관종류의 호칭 지름은 정확한 안 지름 수치가 아니므로 Q=A.V로 구하면 틀리게 되는 것입니다. 따라서 조금 불편하더라도 실제 내경을 찿아서 Q=A.V공식으로 구하든지 아니면 표에서 읽어야 합니다.
감사합니다.
강사 임재기
