공기선도 질문
안녕하세요. 교수님
공부 중 질문드릴 부분이 있어서 글을 올립니다.
1. 공기선도 문제에서 부속 부품들(공기 냉각기, 가열기 등)을 엔탈피로 구하도록 나와있습니다.(풍량x엔탈피차)
그런데 풍량x엔탈피차 = 풍량x비열x온도차 와 동일하다고 알고 있는데, 답에서 나온 엔탈피 값으로 계산한 것과 온도차로 계산한 값이 많은 차이가 있었습니다.
예) 2020년 5월 13번 문제 소문제 (2)번 : 공기 가열기의 가열량 엔탈피 값: 41.67kw, 온도차 값 :40.5kw
이러한 부분은 소수점 까지 정확한 것이 아니기 때문에 나온 차이라고 보면 되는 걸까요?

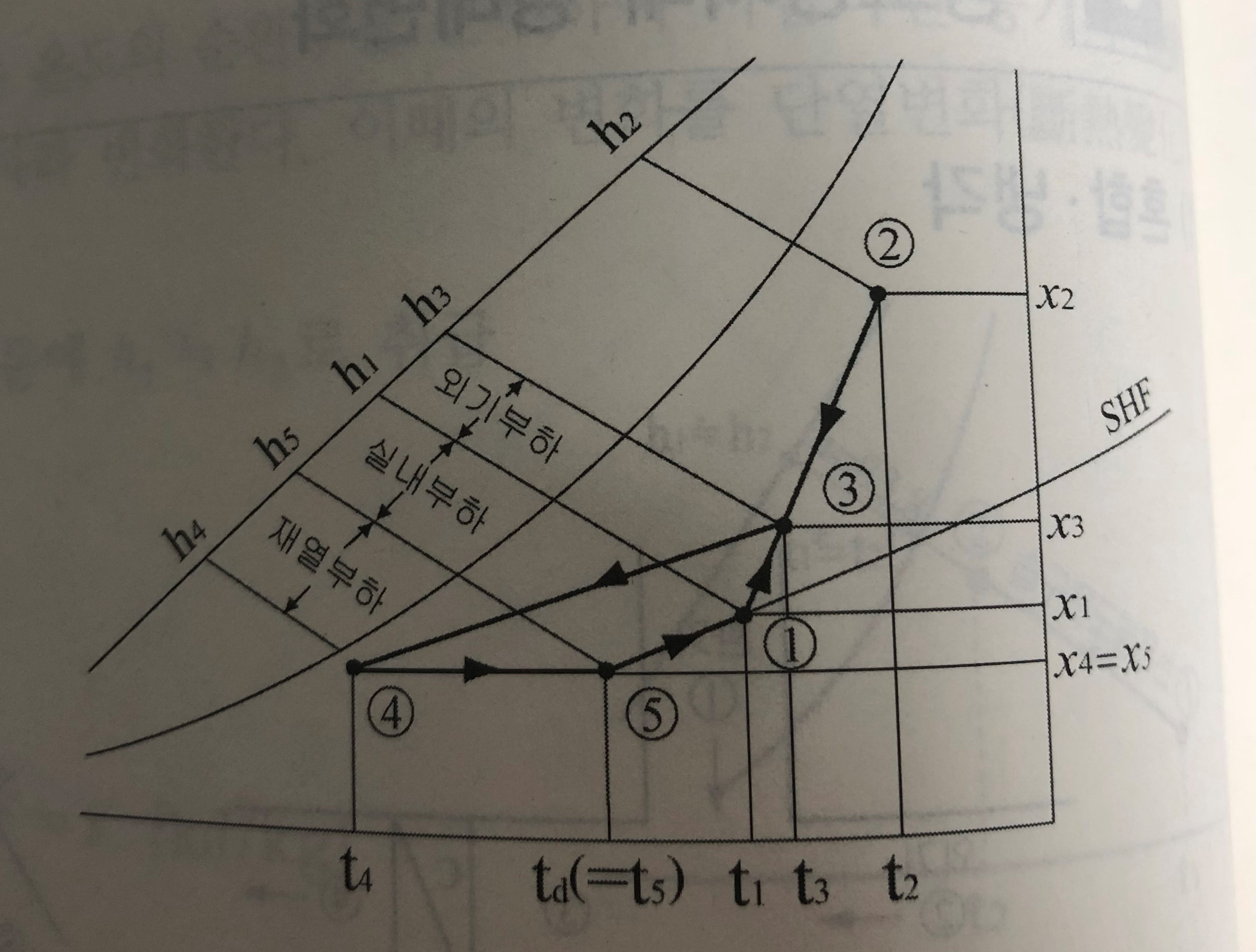

2. 2020년 7월 12번 문제의 소문제 (3), (4)에 냉각코일은 전열부하, 가열코일은 현열부하=전열부하 라고 나와있습니다.
냉각코일은 그래프상에 대각선으로 움직이기 때문에 전열(현열+잠열)로 계산해야하고, 가열코일, 재열부하는 그래프상에 직선으로 움직이기 때문에 현열로 계산해야 하나요?
그러면 실내 부하를 구할때, 현열 값으로 계산하는게 나와 있는데, 실내부하는 그래프상 대각선으로 움직이는데 왜 현열 값으로 계산되어야 하는지 알 수 있을까요?
교수님 답변 부탁드립니다. 감사합니다!
0
댓글
답변드립니다.
1.풍량x엔탈피차 = 풍량x비열x온도차 와 동일한 경우는 가열일 때만 같습니다. 냉각일 때는 현열만 변하면 같고, 잠열까지 변하는 경우는 같지 않습니다.
예) 2020년 5월 13번 문제 소문제 (2)번 : 공기 가열기의 가열량 엔탈피 값: 41.67kw, 온도차 값 :40.5kw
이러한 부분은 공기선도에서 읽은 값들이 소수점 까지 정확한 것이 아니기 때문에 나온 차이라고 보면 됩니다.
2. 냉각코일은 그래프상에 대각선으로 움직이기 때문에 전열(현열+잠열)로 계산해야하고, 가열코일, 재열부하는 그래프상에 수평선으로 움직이기 때문에 현열로 계산하는 것이 맞습니다.
3.실내부하를 현열값으로 계산하는 것이 아닙니다. 실내 송풍량을 계한 할 때 실내 현열부하를 가지고 송풍량을 구하는 것입니다. 즉, 실내부하가 전열부하 (현열부하+잠열부하) 로 이루어져 있는데 이중에서 현열부하를 가지고 실내 송풍량을 계산하는 것입니다.
감사합니다.
강사 임재기
모르는 부분에 대해 많은 도움이 되었습니다.
답변 감사드립니다. 교수님
