배관질문

Avatar
tpgml9917

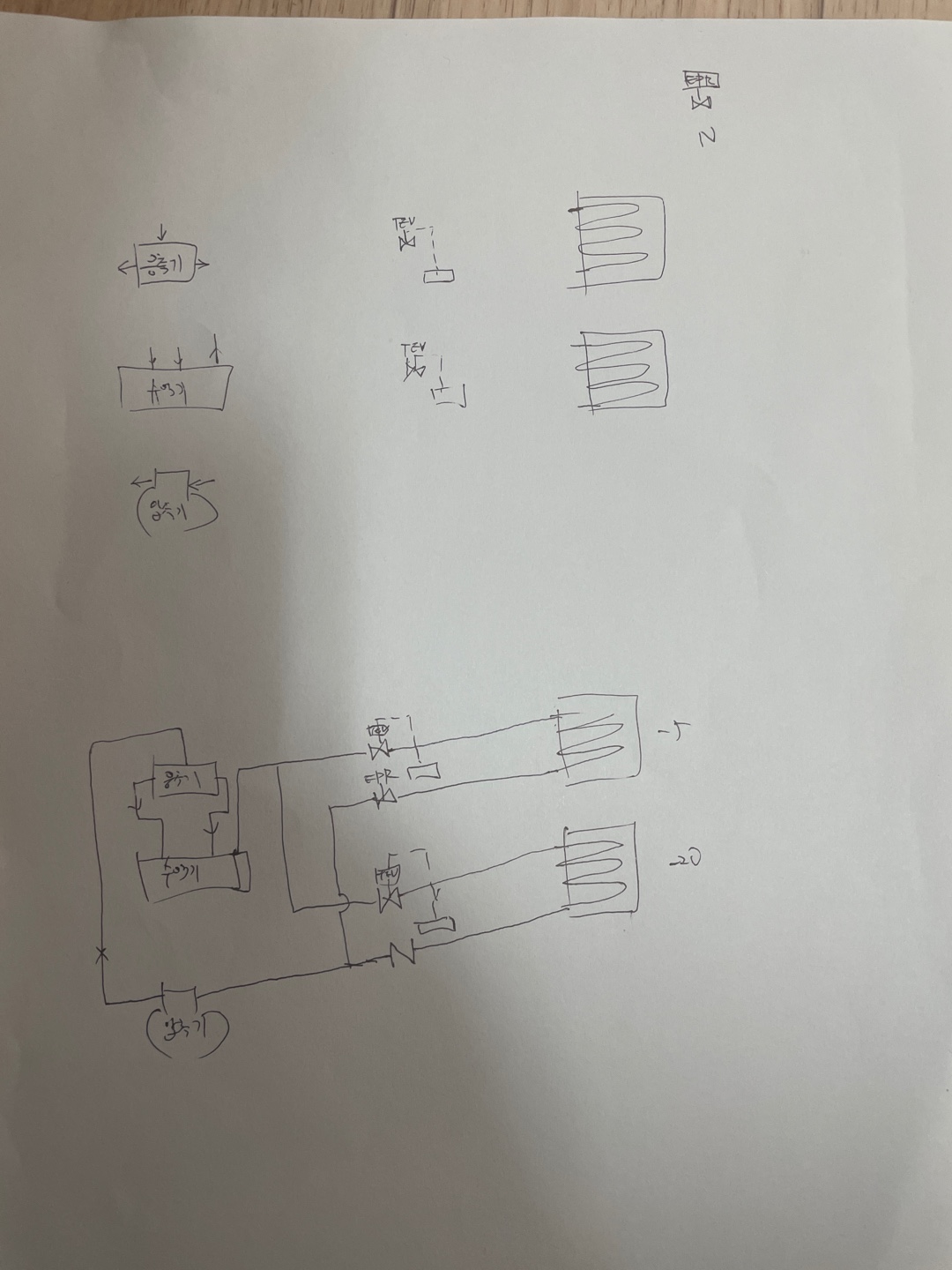

배관 하나만 더 여쭤보고싶습니다. 응축기에서 나오는 배관 2개가 존재하는데 이런식으로 연결하는것이 맞는지 여쭤보고싶습니다.

0

댓글

댓글 2개
날짜 투표수
  • Avatar
    imjaeki
    교수님

    답변 드립니다.

    응축기에서 배관 1개는 응축기에서 응축된 냉매액이 수액기로 흐르는 배관이므로 응축기 하부에서 수액기 상부에 연결되는 배관이고  다른 1개는 균압관이며 응축기 상부와 수액기 상부를 연결하는 배관입니다.  따라서 응축기의 배관연결 위치가 1개는 응축기 하부이고  하나는 응축기 상부에 연결되어야 하는 것입니다.

    감사합니다.

    강사 임재기



    0
  • Avatar
    tpgml9917

    답변 감사합니다 저도 하나는 액관이라고생각이들었고 하나는 균압관이라고 생각이들어서

    왼쪽에 있던 관이 응축기 밑쪽에있었고  균압관이라고 생각이들던 관이 오른쪽 상부에 있던것으로 보아

    맞게 했다는 느낌이 듭니다. 감사합니다.

    0
