이 밑에 질문을 읽어보고 저도 틀릴수도있다는 생각이 들어서 여쭤봅니다 등엔탈피선의 엔탈피값이 242kj/kg A증발기의 증발기출구 h=400kJ/kg B 증발기 출구 값이 386 kJ/kg 정도로 나왔고 비체적을 0.25 로 읽고 풀었습니다 그러면 0.01정도 차이는 답안으로 인정이 될수있을까요?
주어진 몰리엘 선도가 어떤 것인지는 모르지만 제가 가지고 있는 134a선도에 그려보면 압축기 흡입점의 비체적은 0.25보다는 작습니다. 그런데 중요한 것은 증발온도 -30℃선과 과열도 10℃ 를 정확히 그렸느냐 입니다. 정확히 그리지 않으면 비체적 값도 달라지기 때문입니다. 만약 위에서 언급한 온도대로 정확히 그렸는데 비체적값만 잘못 읽었다면 부분 점수를 받을 수 있습니다. 그러나 근본적으로 선도를 잘못 그렸다면 오답처리될 수도 있습니다.
2001년 3회1번(13년3회2번)문제와 모든 조건이 같고 냉매만 R-134a라고 보았을 때 몰리엘 선도 입니다. 감사합니다.
댓글
답변 드립니다.
주어진 몰리엘 선도가 어떤 것인지는 모르지만 제가 가지고 있는 134a선도에 그려보면 압축기 흡입점의 비체적은 0.25보다는 작습니다. 그런데 중요한 것은 증발온도 -30℃선과 과열도 10℃ 를 정확히 그렸느냐 입니다. 정확히 그리지 않으면 비체적 값도 달라지기 때문입니다. 만약 위에서 언급한 온도대로 정확히 그렸는데 비체적값만 잘못 읽었다면 부분 점수를 받을 수 있습니다. 그러나 근본적으로 선도를 잘못 그렸다면 오답처리될 수도 있습니다.

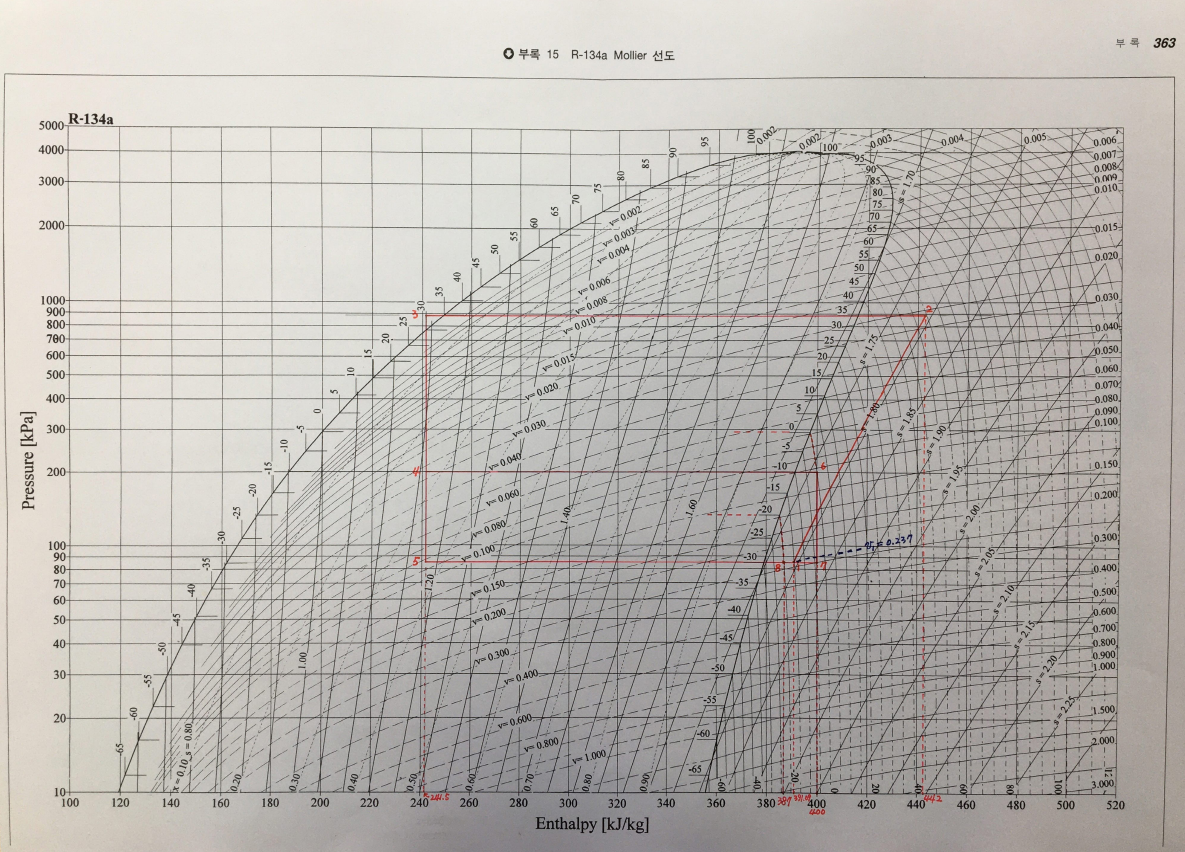

2001년 3회1번(13년3회2번)문제와 모든 조건이 같고 냉매만 R-134a라고 보았을 때 몰리엘 선도 입니다.
감사합니다.
강사 임재기
답변감사합니다 교수님이 그리신 선도를 보니 0.2와 0.3사이의 선이 없었나 모르겠지만 0.2와 0.3의 중간에 있는것 같이보여서 0.25라고한것 같습니다 비체적을 잘못읽은것 이외에는 풀이과정 그래프다 올바르게그린것같습니다
답변드립니다.
시험에서 주어진 몰리엘 선도에 0.2와 0.3사이의 0.25선이 없어서 비체적을 0.25로 잘못 읽은 것이라면 점수를 받을 수 있을 것 같습니다.
감사합니다.
강사 임재기
