무선설비기사 2018년 10월 11번 문제입니다.

왜 4번은 정답이 아닌가요? 필수 조건은 2,3번일 뿐이지 진폭제한기는 보조회로 잖아요.

0

댓글

댓글 2개
날짜 투표수
  • Avatar
    byckwon
    (편집된 시간 )
    교수님

    [질문]

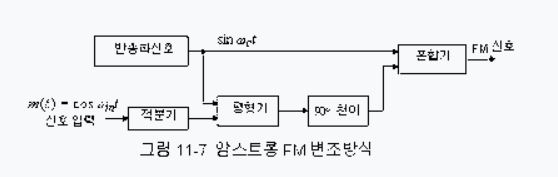

    11. 간접 FM 변조방식(Armstrong 방식)에서의 필수 요소가 아닌 것은?

        ① 가산기(Adder)

        ② 평형 변조기(Balanced modulation)

        ③ 위상천이기(90° phase shifter)

        ④ 진폭제한기(Limiter)

    [답변]

    출제자의 의도로 보면 ① 가산기(Adder)이 정답으로 봅니다.

    [ 근거]

    출제자는 간접 FM변조방식 회로내부에서 곱셈기가 필요하지, 가산기(Adder)가 필요하지는 않다고 본듯합니다.



    하지만 2신호를 합친다는 의미로 확대하면 굳이 가산기(Adder)가 틀리다고 생각하지 않다고 볼수 있습니다.

    출제자는 FM의 일반적 관점에서 수신부에서 무조건 수신신호에 대해 진폭제한기를 이용 일정하게 1차적으로 Cutting 개념이 들어가니 진폭제한기는 FM의 기본사항으로 정답으로 생각한듯합니다.

    하지만 간접FM변조에서는 진폭제한기가 필수요소가 아니기에 문제를 냉정하게 보면 ④ 진폭제한기(Limiter)이 정답으로 볼수 있습니다.

    문제를 약간 변형이 필요할듯 합니다.



    감사합니다.







    1
  • Avatar
    gungon519

    오 감사합니다. 매번 명쾌한 해답덕에 공부할 맛이 납니다ㅣ

    0
